Ein blockierter oder abgebrochener Bohrer gehört zu den frustrierendsten Problemen auf der Baustelle. Hier ist ein systematischer Leitfaden zur Diagnose der Ursache, zur Rettung des Lochs und zur Vermeidung eines Wiederholungsfalls.
Warum Bohrer blockieren: 4 Hauptursachen
| Ursache | Was passiert | Typisches Anzeichen |
|---|---|---|
| Bewehrungsstahl-Treffer | Hartmetallspitze trifft mit voller Geschwindigkeit auf den Stahlbewehrungsstab. Bohrer stoppt sofort; Motor läuft weiter. | Plötzlicher harter Stopp mit lautem Klang; Spitze kann absplittern. |
| Spannutenverstopfung | Staub füllt die Spannuten vollständig; Bohrer kann kein Material mehr abführen. Reibung blockiert den Bohrer. | Allmähliche Verlangsamung; Rauch oder Brandgeruch. |
| Überdimensioniertes Loch im Winkel | Schräges Bohren lässt den Bohrer im konischen Teil des Lochs verklemmen. | Plötzlicher Drehmomentstoß; Bohrmaschine schlägt aus. |
| Bohrespitzenversagen | Verschlissene oder abgesplitterte Hartmetallspitze verliert die Zentrierung; Bohrer taumelt und gräbt sich in die Lochwand. | Zunehmende Vibration vor der endgültigen Blockierung. |
Sicherheitskupplung immer verwenden
Moderne SDS-Bohrhämmer sind mit einer Sicherheitskupplung (Drehmomentbegrenzungsvorrichtung) ausgestattet. Wenn der Bohrer plötzlich blockiert, trennt die Kupplung den Antrieb, bevor die Rotationskraft Ihr Handgelenk brechen oder die Maschine schleudern kann.
- Immer mit zwei Händen festhalten — eine Hand am Hauptgriff, eine am Seitengriff. Wenn die Kupplung auslöst, dreht sich die Maschine leicht. Zwei Hände absorbieren dies sicher.
- Stellen Sie sicher, dass die Kupplung korrekt eingestellt ist. SDS-Max-Maschinen haben oft ein einstellbares Kupplungsdrehmoment. Stellen Sie es auf den Bohrdurchmesser ein — ein 40-mm-Bohrer bei niedriger Drehmomentstufe löst ständig aus; ein 6-mm-Bohrer bei hoher Drehmomentstufe ist bei Blockierung gefährlich.
- Deaktivieren oder umgehen Sie die Kupplung niemals. Manche Benutzer blockieren die Kupplung für schnelleres Bohren. Dies verwandelt eine kleine Blockierung in ein ernsthaftes Verletzungsrisiko.
Umgang mit Bewehrungsstahl-Treffern
Wenn Sie mitten im Loch auf Bewehrungsstahl treffen, hängen Ihre Optionen von der Anwendung ab:
- Zuerst stoppen und erkennen. Verwenden Sie einen Bewehrungsstahl-Scanner / Ferroscan, um das Bewehrungsgitter vor dem Bohren zu kartieren. In Stahlbeton liegt der Bewehrungsstahl typischerweise in einem 150–300 mm Raster.
- Das Loch verlagern, wenn der Bewehrungsstahl an einer kritischen Position liegt — bohren Sie niemals durch strukturelle Bewehrungen ohne die Genehmigung eines Ingenieurs.
- Wenn eine Verlagerung nicht möglich ist: Wechseln Sie zu einem 4-Schneiden-SDS-Plus-Bohrer (nicht 2-Schneiden). Die 4-Schneiden-Spitze hat mehr Hartmetall-Kontaktfläche und kann den Bewehrungsstahl langsam bei niedriger Drehzahl durschleifen. Gehen Sie langsam vor — das erfordert Geduld, und der Bohrer wird dabei geopfert.
- Verwenden Sie einen speziell für Bewehrungsstahl ausgelegten Bohrer — diese haben einen speziell gehärteten Mittelstift, um Stahl zu greifen und durchzuschleifen.
Feststeckenden oder gebrochenen Bohrer entfernen
Bohrer steckt fest, ist aber intakt
- Schalten Sie die Bohrmaschine auf Rückwärtslauf. Üben Sie beim Rückwärtsdrehen leichten Vorwärtsdruck aus — nicht reißen.
- Wenn der Rückwärtslauf nicht hilft: Greifen Sie den Bohrschaft mit Gripzangen und oszillieren Sie sanft, während Sie den Rückwärtsmotor verwenden.
- Sprühen Sie Kriechöl (WD-40) in das Loch und warten Sie 2–5 Minuten vor einem erneuten Versuch.
Bohrer ist unterhalb der Oberfläche abgebrochen
- Wenn der Stummel zugänglich ist: Mit Spitzzangen oder Gripzangen greifen und gegen den Uhrzeigersinn herausdrehen.
- Wenn der Stummel bündig mit der Oberfläche ist: Verwenden Sie einen Linksdrall-Spiralbohrer, der etwas kleiner als der gebrochene Bohrer ist. Die Linksdrall-Rotation greift oft das Bruchstück und dreht es heraus.
- Als letztes Mittel: Ein Hartmetall-Schraubenausdreher-Set für Mauerwerk kann verwendet werden, um die gebrochene Spitze zu greifen und zu extrahieren.
- Wenn eine Extraktion nicht praktikabel ist: Erweitern Sie das Loch um 2 mm mit einem neuen Bohrer, der neben dem Bruchstück gebohrt wird, und entfernen Sie es dann mit einer Zange.
Vorbeugung: Die Peck-Bohrtechnik
Die einzige wirksamste Methode zur Verhinderung von Blockierungen in tiefen Löchern ist das Peck-Bohren — Bohren in kurzen Hüben und regelmäßiges Zurückziehen, um Staub aus den Spannuten zu entfernen.
| Lochtiefe | Peck-Intervall | Methode |
|---|---|---|
| 0–50 mm | Nicht erforderlich | Direkt durchbohren |
| 50–100 mm | Alle 20–30 mm | Bohrer beim Drehen halb herausziehen, um Spannuten zu reinigen |
| 100–300 mm | Alle 15–20 mm | Bohrer alle 2–3 Peck-Zyklen vollständig herausziehen; Loch ausblasen oder absaugen |
| 300 mm+ | Alle 10 mm | Hohlkern-SDS-Bohrer mit Staubabsaugaufsatz verwenden; zwischen Peck-Zyklen Druckluft ins Loch blasen |
Bohrerauswahl zur Reduzierung des Blockierrisikos

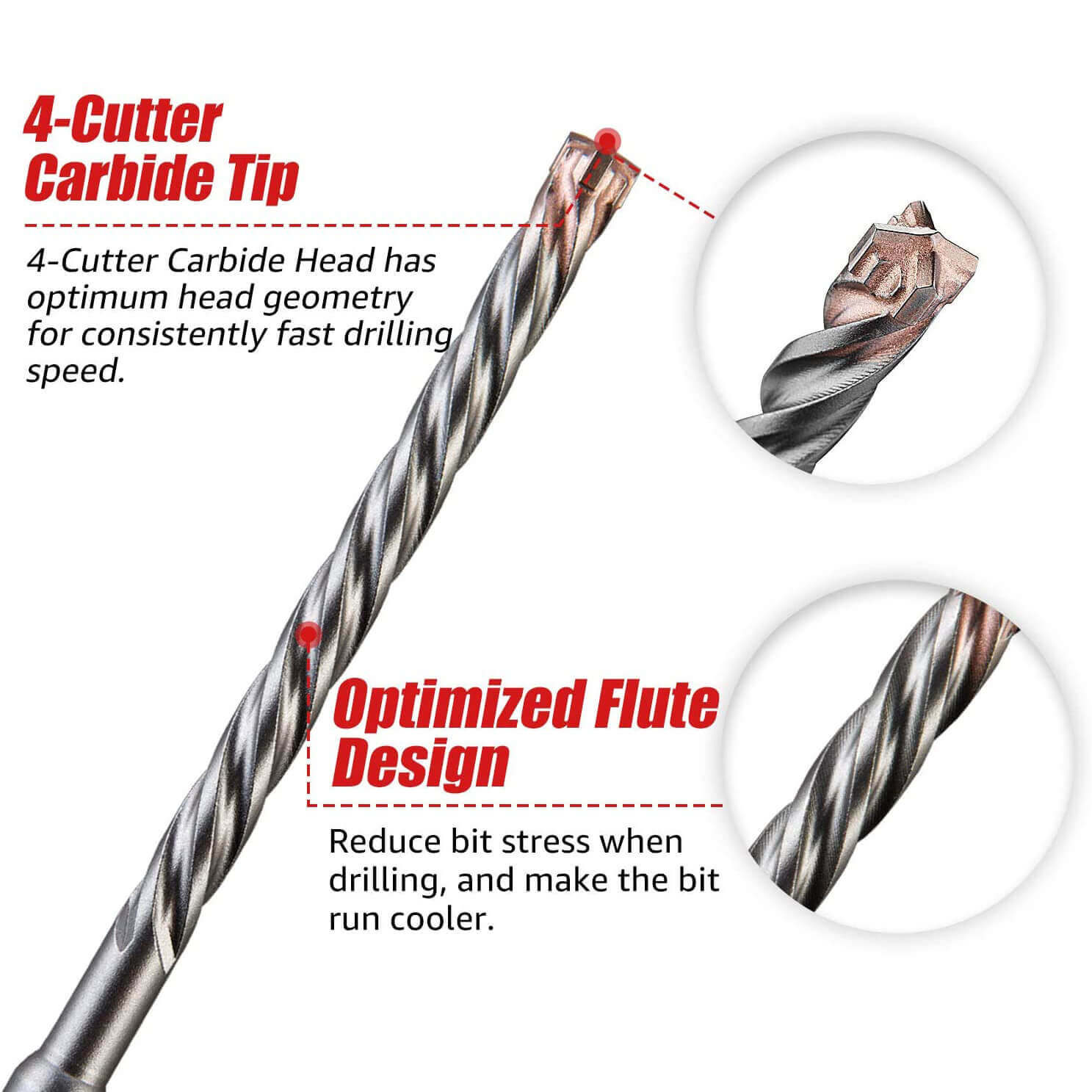

- 4-Schneiden- vs. 2-Schneiden-Spitzen: 4-Schneiden-(Kreuzmeißel-)Bohrer haben eine bessere Selbstzentrierung und erzeugen rundere Löcher. In Stahlbeton bedeutet der zusätzliche Hartmetall-Kontakt ein geringeres Risiko eines plötzlichen Spitzenversagens.
- Verlängerte Bohrer: Längere Bohrer (400+ mm) haben mehr Spannut, die sich mit Staub füllen kann. Verwenden Sie Bohrer nur so lang wie für die Arbeit erforderlich, und bohren Sie häufiger zurück.
- Bohrerdurchmesser vs. Spannutgeometrie: Bohrer mit kleinem Durchmesser (unter 8 mm) brechen bei Blockierung leichter ab. Für tiefe Löcher in hartem Beton: Erwägen Sie, einen 10-mm-Bohrer zu verwenden und die Lochgröße mit einem kleineren Dübel zu reduzieren, anstatt mit einem fragilen 6-mm-Bohrer ganz durchzubohren.
Bergetechnik nach Jam-Szenario
| Jam-Typ | Symptom | Sichere Bergung | NICHT tun |
|---|---|---|---|
| Bohrer in Bewehrung gefangen | Plötzlicher Stopp, Gerät dreht in der Hand | Auf Rückwärtslauf umschalten, langsam herausarbeiten | Vorwärts drücken; verbiegt oder bricht den Bohrer |
| Kernbohrer in Beton festgeklemmt | Kerntrommel dreht nicht, verkeilt | Wasserdruck ablassen; Keilwerkzeug in Nutschlitz einführen | Hammer seitlich ziehen; schädigt Spindellager |
| Schneckenbohrer mit Fasern aufgewickelt | Stillstand im Holz; Fasern wickeln sich | Rückwärts abwickeln; Fasern mit Messer schneiden | Drehmoment erhöhen; reißt Futter ab oder bricht Schaft |
| SDS-Bohrer im Loch feststeckend | Bohrer frei vom Futter, steckt in Wand | Werkzeug wieder einsetzen, kurz Hammermodus aktivieren | Mit Brechstange hebeln; bricht bündig ab |
