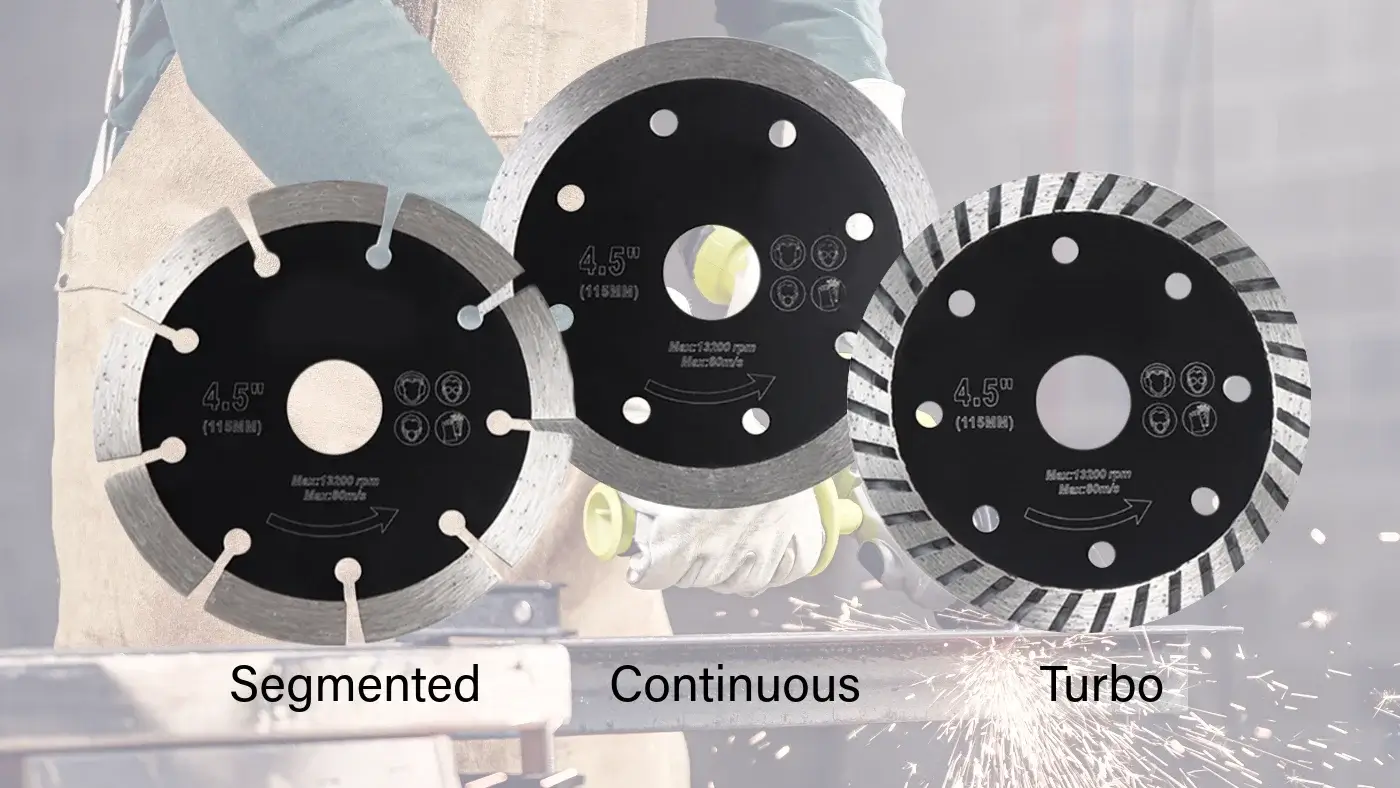

金刚石锯片刀头类型对比
选错刀头是切割效率低或损坏材料的头号原因。以下是速查表：
| 刀头类型 | 切割速度 | 切面质量 | 最适合 | 干/湿切 |
|---|---|---|---|---|
| 分体式 (Segmented) | 最快 | 粗糙 | 混凝土, 沥青, 砖 | 通用 |
| 涡轮式 (Turbo) | 快 | 中/细 | 花岗岩, 硬石, 通用 | 通用 |
| 连续式 (Continuous) | 慢 | 超平滑 | 瓷砖, 玻化砖, 玻璃 | 仅湿切 |
分体式：粗切之王
识别特征： 刀头之间有明显的断开槽口 (排屑槽)。
这些槽口有两个作用：散热和排尘。这使得分体片成为最具侵略性的选择。它们能承受干切混凝土时的高温。
- 适用： 钢筋混凝土, 老旧路面, 沥青, 实心砖。
- 警告： 切割瓷砖或玻璃时必定崩边。
涡轮式：速度与光洁
识别特征： 连续的刀头带有锯齿状的“涡轮”纹路。
锯齿边缘减少了摩擦（像分体片），但保持了连续接触（保证平滑度）。“涡轮”设计比平板排屑更快。
- 适用： 花岗岩大板, 大理石, 硬砖, 通用石材。
- 小贴士： 大多数 4.5寸角磨机通用片都是涡轮片。
连续式：零崩边
识别特征： 完全平滑的环形刀头。
由于没有槽口散热，这些锯片必须加水使用。连续的接触确保了切削刃不会敲击材料，防止崩边。
- 适用： 浴室瓷砖, 玻化砖, 玻璃, 易碎石材。
锟片直径选择指南
锟片直径决定了最大切割深度以及适配的工具类型。选对直径可以避免切不透、工具过载或浪费预算买了用不上的大锟片。下表列出了建筑和装修中最常用的四种尺寸。
| 直径 | 常用工具 | 最大切深 | 常见用途 |
|---|---|---|---|
| 4.5”（115 mm） | 小型角磨机 | 约 1”（25 mm） | 通用切割、瓷砖修边、轻质砌体、钢筋齐面切割 |
| 7”（180 mm） | 中型角磨机 | 约 2.25”（57 mm） | 较深砌体切割、厚铺路砖、石材台面边缘 |
| 12”（300 mm） | 混凝土切割机/砂轮锯 | 约 3.75”（95 mm） | 道路维修、混凝土板、路缘石切割、管道开槽 |
| 14”（350 mm） | 手推式/手持汽油切割锯 | 约 4.75”（120 mm） | 重型钢筋混凝土、全深板切割、拆除作业 |
经验法则： 购买锟片前务必确认工具的轴孔尺寸。大多数 4.5寸角磨机使用 7/8”（22.23 mm）轴孔，而 12寸和 14寸切割锯通常需要 1”（25.4 mm）或 20 mm 轴孔。轴孔不匹配会导致锟片晃动，造成磨损不均和安全隐患。
切割速度与进给技巧
即使选对了锟片和直径，不当的切割操作也会缩短寿命、降低切面质量。遵循以下实用建议，让每一片金刚石锟片发挥最大价值。
- 让锟片自己“吃”料。 施加稳定适中的压力，让金刚石自然研磨材料。横向施压或用力过猛会导致刀头脱落，甚至使钢基体变形。
- 硬材料要降低转速。 致密花岗岩、工程石和钢筋混凝土产生的热量更高。降低转速或进给速率可防止金刚石刀头表面“烧釉”，一旦烧釉，锟片就彻底切不动了。
- 尽可能加水切割。 湿切可使锟片寿命延长最多 3 倍。水能冲走切割区域的磨蚀性浆液、保持锟片冷却，还能大幅减少有害的硅尘。
- 确认锟片额定转速与工具匹配。 每片金刚石锟片上都标有最大转速。超速运行有刀头飞脱的风险，极其危险。安装前务必核对。
- 硬石先刻线再加深。 不要一刀切到底，先以最终深度的 1/4 进行刻线，再分两到三次逐步加深。这样能减少热量积聚，切出更直的线条。
- 长时间切割注意散热。 干切超过 30 秒时，将锟片抬出材料让空气流通几秒钟。持续干切不停歇是毁掉锟片最快的方式。
按应用场景选择刀缘类型
选错刀缘类型是导致切割质量差或刀片过早磨损最常见的原因之一。
| 应用场景 | 最佳刀缘类型 | 原因 | 避免使用 |
|---|---|---|---|
| 新浇混凝土（绿色期） | 涡轮或节段型 | 软磨料基体释放节段快，需要高切速 | 连续型——容易玻化 |
| 高密度硬混凝土（C35+） | 涡轮型 | 涡流保持节段冷却；整个截面金刚石均匀出露 | 节段型——节段结合剂过硬 |
| 钢筋混凝土 | 涡轮或加强节段型 | 需同时处理骨料和钢筋而不丢失节段 | 标准连续型——不适合切割钢材 |
| 砖块（干切） | 节段型 | 宽槽有效排出磨蚀性黏土粉尘 | 连续型——在干磨材料中易堵塞 |
| 花岗岩、石英岩 | 涡轮或激光焊节段型 | 高硬度需要强结合剂和主动冷却 | 低价节段型——切硬石风险节段脱落 |
| 大理石、石灰石 | 连续型（湿切）或涡轮型 | 软石料边缘易崩，需支撑切割截面 | 干切节段型——冲击导致抛光边缘微裂 |
| 陶瓷砖（地砖） | 连续型（湿切） | 可视面零崩边容忍度 | 节段型或涡轮型——崩边率不可接受 |
| 瓷砖/通体砖 | 烧结连续型或优质涡轮型 | 高密度高硬度；同时需要切速和边缘质量 | 标准连续型——可能根本无法切割通体砖 |
湿式与干式刀片：各自的适用场景
湿式和干式金刚石刀片都使用金刚石节段，但工程设计不同，不可互换。将湿式刀片干用，或将干式刀片以过高速度运行，会导致结合剂快速破坏和节段危险脱落。
湿式刀片
专为切割时持续水冷设计。结合剂基体在水冷效果下逐步释放金刚石。没有水，结合剂玻化，金刚石被包埋而非出露，切割停止。湿式刀片用于台式切砖机、桥式锯和大直径取芯钻。最大优势：几乎不限切深，且工件零热应力。
干式刀片
采用较软的结合剂基体，通过摩擦热自锐——设计工作温度较高，节段面通常为200–350°C。干式刀片需定期冷却：切割30–45秒后，提离切缝，空转5–10秒散热。连续干切超过60秒会过热节段，钢基体膨胀导致结合剂松动，这是角磨机节段脱落最常见原因。
两用刀片
部分高端刀片标注湿干两用，采用中硬度结合剂，可偶尔低速干用。检查刀片本体是否有"WET/DRY"标记。若无，连续型默认湿用，节段型默认干用。
相关采购项目
如果你是为分销商、进口商或自有品牌渠道采购这条产品线，这些 OEM 与批发项目覆盖了买家通常下一步会问的问题。
- 金属与混凝土钻孔工具经销商组合方案 — 面向需要同时采购金属钻孔和混凝土钻孔工具的经销商：SDS 钻头、HSS 麻花钻、M35 含钴、阶梯钻、开孔器、凿子、套装、包装和询价规划。
- 金刚石水钻 / 干钻工厂 OEM 项目 — 金刚石取芯钻工厂直供，面向建筑、管道、暖通、电工和石材加工渠道：湿钻烧结、干钻真空钎焊、连续边，1/2 BSP、5/8-11 UNC、R-1/2、SDS-Plus 和 SDS-Max 柄，6–200 mm 直径。支持私标包装，采购条款公开。
- 石材与瓷砖装饰方案 — 陶瓷、瓷砖、花岗岩钻孔切割取芯 — 石材瓷砖安装全套钻切方案：玻璃瓷砖钻头用于瓷砖精准开孔，金刚石水钻用于台面取芯，金刚石锯片用于石材切割。工厂直供，支持OEM。
