Dónde encaja la Diablo de dos filos
La Diablo SDS-Plus de dos filos es una broca para martillo rotativo con plaquita de carburo, destinada a agujeros de anclaje en concreto y mampostería. Combina una punta central, dos filos principales y un cuerpo de cuatro hélices. Lo relevante es cómo colaboran para iniciar el agujero, fragmentar los agregados y evacuar los residuos.
La selección comienza por el sustrato y el contacto con armaduras; después se considera el martillo SDS-Plus y su intervalo de diámetros autorizado. Los anclajes repetitivos en concreto, ladrillo o bloque someten la broca a cargas distintas de un agujero que atraviesa armaduras. Diámetro, longitud útil y profundidad deben corresponder a la máquina y al anclaje.
Leer la cabeza, el cuerpo y el mango SDS-Plus
Las imágenes facilitadas muestran una plaquita de carburo apoyada en una cabeza de acero, un cuerpo helicoidal y una conexión SDS-Plus. Los dos filos principales quedan a ambos lados del centro. El cuerpo transmite giro e impactos; los canales helicoidales conducen fuera del agujero el material fragmentado.
Conviene especificar por separado número de filos, número de componentes de carburo y número de hélices. Cuatro hélices no convierten la cabeza en cuatro filos. Una plaquita de carburo en cabeza de acero también es una construcción distinta de una cabeza monobloque íntegra de carburo unida al cuerpo de acero.
Qué hace realmente la punta Peak Point
El término oficial de Diablo es Peak Point Tip. «Peak center tip» describe de forma informal el pico central, pero la característica denominada corresponde a la geometría de inicio en el centro de la plaquita. Diablo la relaciona con una entrada agresiva y agujeros limpios y rápidos.

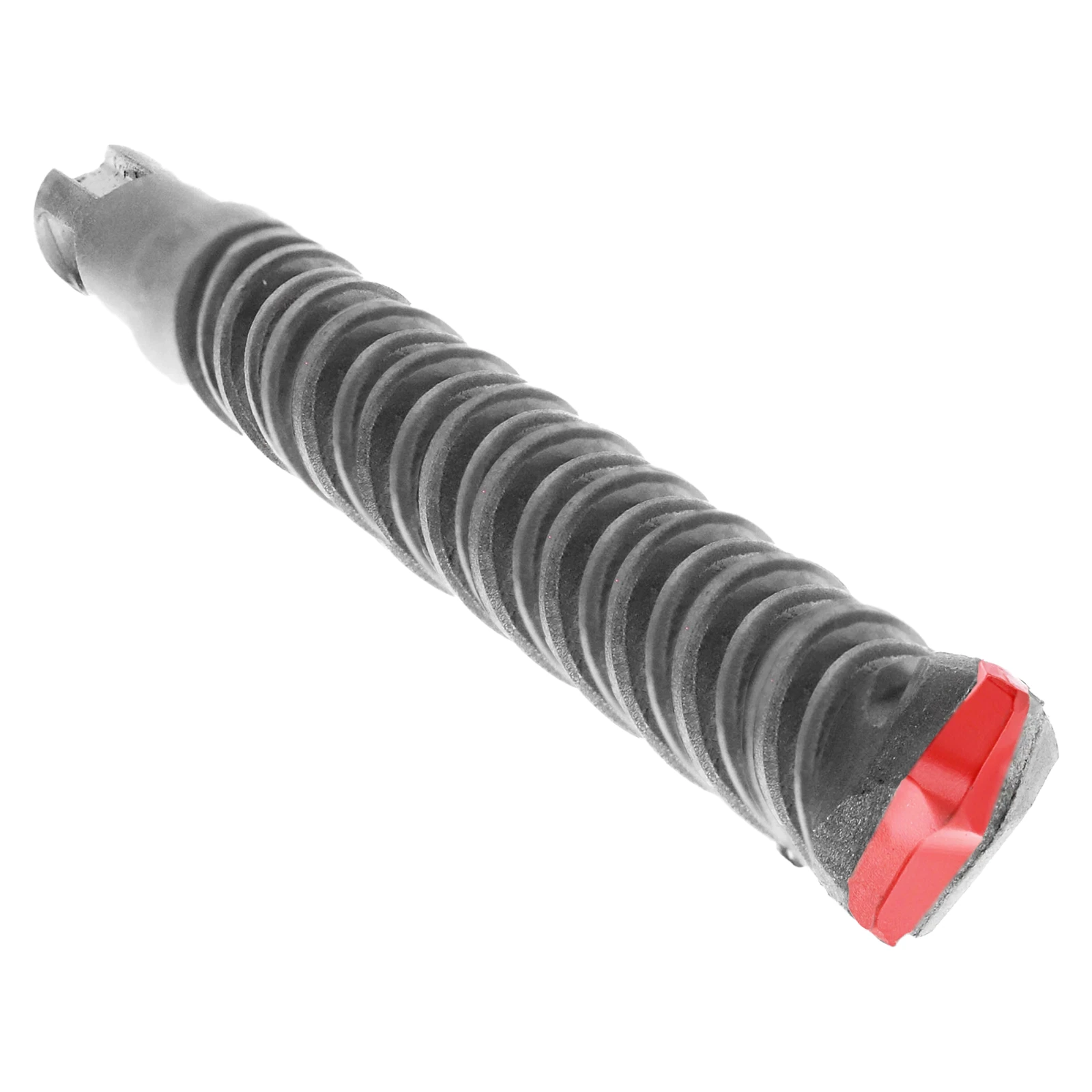

Nuestra lectura mecánica de la geometría visible es directa: el pico concentra el primer contacto en una zona pequeña. Bajo los golpes axiales ayuda a crear un asiento inicial; después, los filos próximos amplían esa zona al girar. Esto permite establecer la posición antes de que toda la punta entre en contacto.
El pico forma parte de la misma plaquita de carburo. No es una broca piloto separada ni una tercera plaquita de corte. El inicio también depende de simetría, estado de los filos, descentramiento, superficie y avance controlado. Una punta central marcada necesita filos periféricos estables y apoyo suficiente del carburo.
Por qué dos filos pueden tener cuatro hélices
Diablo describe un diseño optimizado de cuatro hélices. La cabeza genera fragmentos y los canales ofrecen la salida. Por eso el número de hélices y el de filos pueden ser distintos en una misma herramienta.
Al profundizar, los residuos compactados pueden obligar a la cabeza a triturar de nuevo material ya fragmentado, aumentando fricción y resistencia. El volumen de canal, el paso y la transición detrás de la plaquita influyen en la evacuación. Diablo relaciona su diseño con una salida más rápida del polvo y puntas más frías; las diferencias de velocidad o temperatura deben comprobarse en ensayos equivalentes.
La hélice transporta residuos dentro del agujero. No recoge polvo suspendido como un sistema de aspiración. Utilice el control de polvo previsto y siga las instrucciones de limpieza del anclaje; un agujero visualmente limpio no sustituye el procedimiento de instalación.
Dura-Carbide, soldadura fuerte y endurecimiento
Dura-Carbide es la denominación de material de Diablo. La descripción oficial la vincula con resistencia al impacto y al calor, y cita por separado soldadura fuerte y endurecimiento optimizados. Son elementos complementarios: comportamiento de los filos, apoyo de acero e integridad de la unión determinan conjuntamente la vida útil.
La energía de impacto pasa del martillo al carburo a través del cuerpo de acero y la unión. La cabeza y la unión también soportan reacciones y cargas de flexión en el extremo de corte. El astillado, el movimiento de la plaquita, la deformación local del acero y el atasco de residuos son fallos distintos con soluciones diferentes.
Para comparar fabricación, especifique tenacidad y resistencia al desgaste del carburo, asiento de la plaquita, cobertura de unión, tratamiento térmico del acero y descentramiento final. Un nombre comercial de material no define grado ISO, porcentaje de cobalto ni temperatura de soldadura fuerte. Estos campos se confirman mediante plano aprobado y muestras.
Dos filos frente a Rebar Demon de cabeza íntegra de carburo
Diablo separa su familia de dos filos con plaquita de carburo de Rebar Demon de cuatro filos y cabeza íntegra de carburo. La geometría de inicio Peak Point debe evaluarse por separado de la cabeza y del sistema de unión Rebar Demon.
Para contactos repetidos con armaduras, compare la familia específica para concreto reforzado con el martillo, diámetro y condiciones de armadura previstos. Un pico central por sí solo no determina el rendimiento sobre acero. El corte planificado de armaduras estructurales también requiere las posiciones y el plan de perforación aprobados para el proyecto.
| Característica | SDS-Plus de dos filos | Rebar Demon de cuatro filos |
|---|---|---|
| Cabeza | Dos filos principales en una plaquita de carburo | Cabeza íntegra de carburo de cuatro filos |
| Inicio / construcción | Peak Point Tip; soldadura fuerte y endurecimiento | Cabeza íntegra de carburo; Tri-Metal Fusion Welding |
| Aplicación principal | Anclajes en concreto y mampostería | Perforación en concreto y concreto reforzado |
| Comparación de compra | Precisión inicial, velocidad y retención de plaquita | Contacto con armaduras, conservación de diámetro e integridad de cabeza |
Leer las medidas y el envase de DMAPL2220

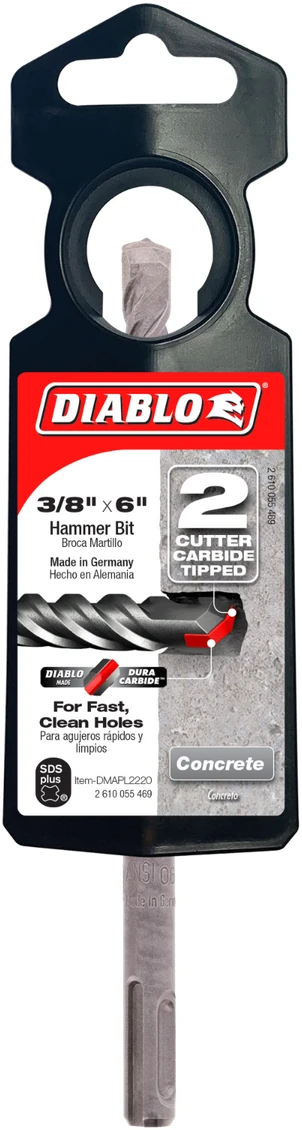

El envase facilitado muestra claramente DMAPL2220, 3/8 in × 6 in, 2 Cutter Carbide Tipped. La ficha oficial añade la medida intermedia: 4 in de longitud útil. La especificación completa se lee diámetro × longitud útil × longitud total.
El envase DMAPL2220 fotografiado indica Made in Germany. Es una identificación útil de este envase de referencia. Al comprar, relacione número de parte, envase, marca del mango y lote. El campo país de una plataforma de venta aporta menos evidencia que el marcado del producto disponible.

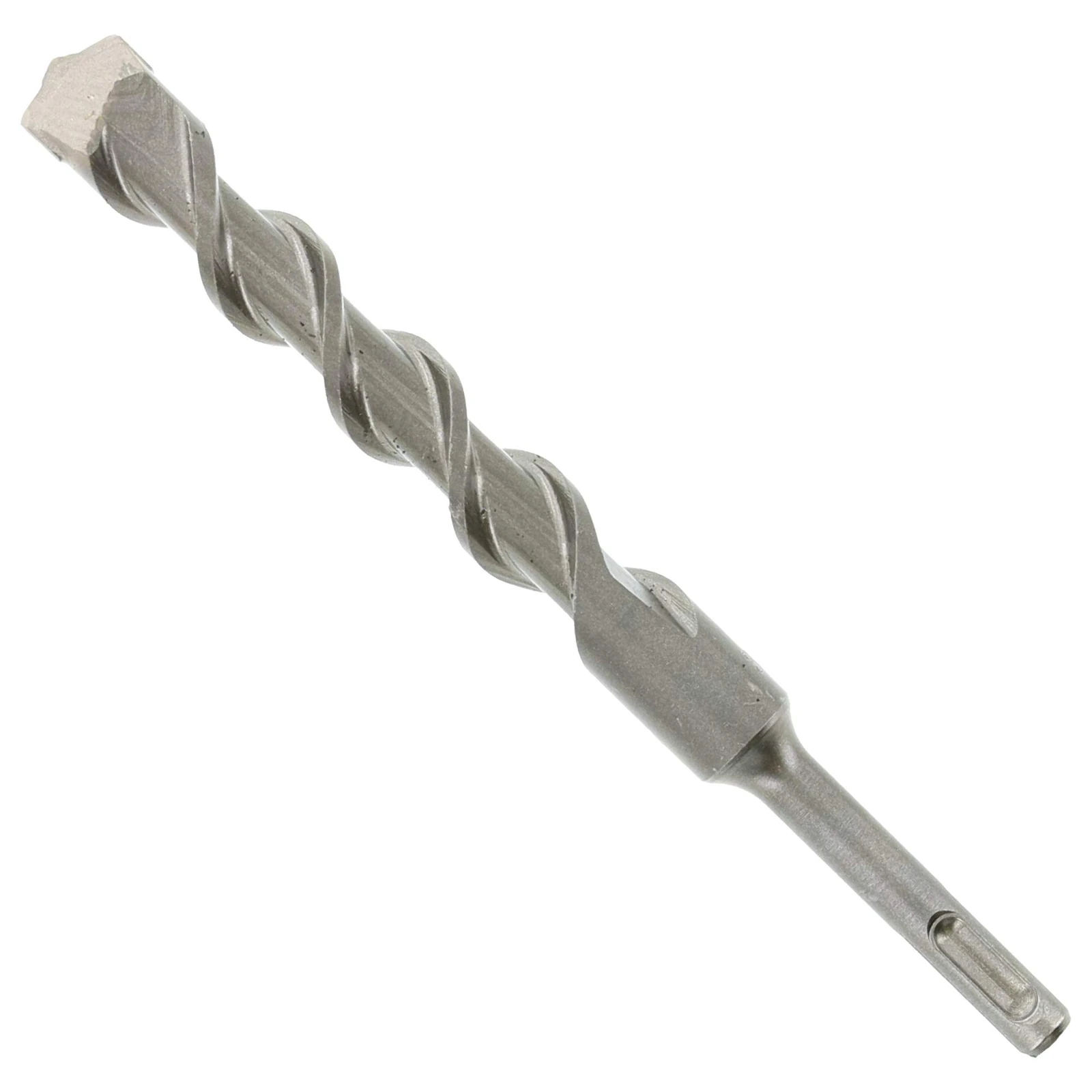

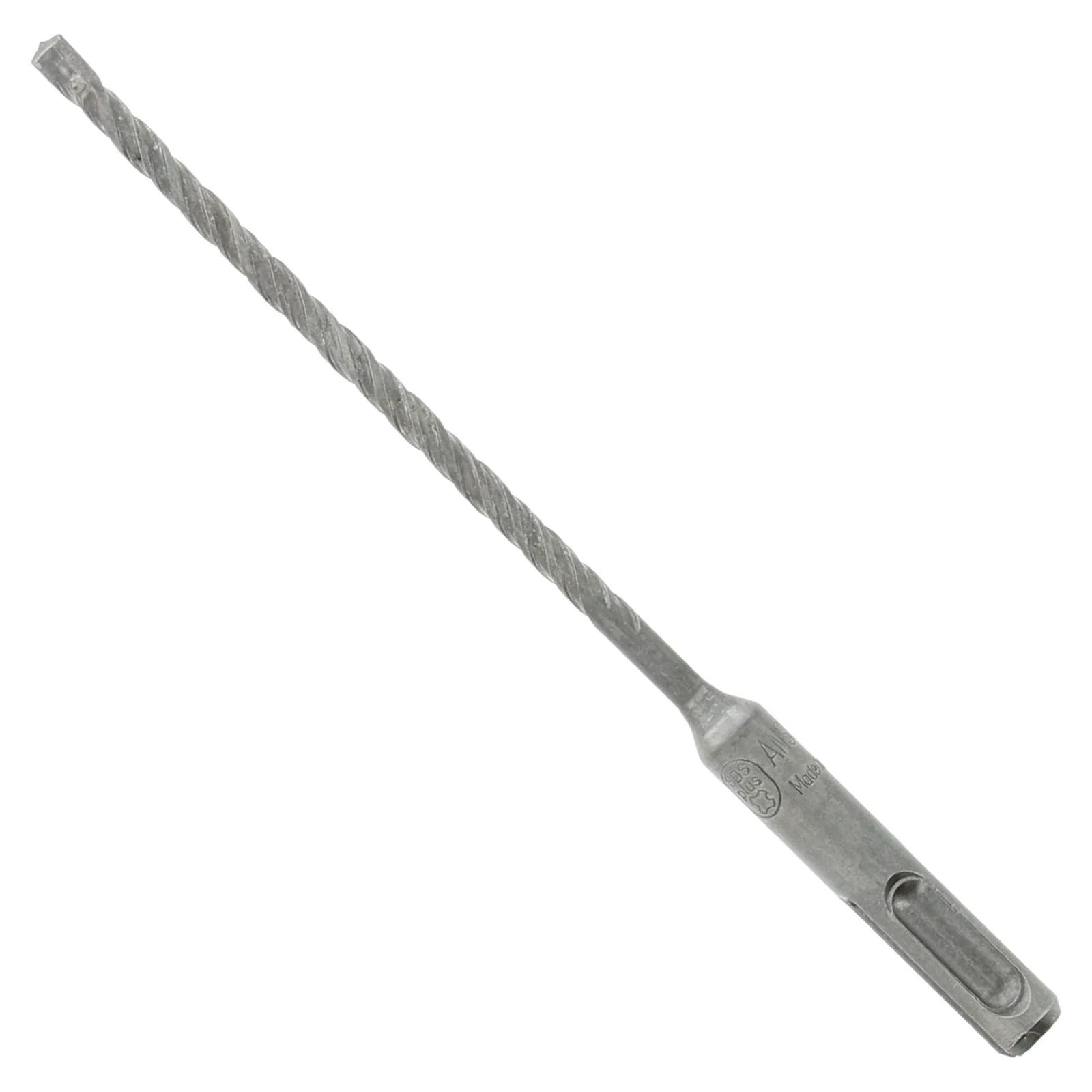

Las imágenes sin modelo de las brocas corta y larga ilustran geometría y alcance. Las medidas deben proceder de la especificación de cada SKU; no todas las imágenes representan las dimensiones de DMAPL2220.
Ambos modelos figuran como brocas SDS-Plus de dos filos con plaquita de carburo. Los valores métricos son conversiones directas de las pulgadas.
| Modelo oficial | Diámetro | Longitud útil | Longitud total |
|---|---|---|---|
| DMAPL2220 | 3/8 in · 9,525 mm | 4 in · 101,6 mm | 6 in · 152,4 mm |
| DMAPL2060 | 3/16 in · 4,7625 mm | 6 in · 152,4 mm | 8 in · 203,2 mm |
Convertir la referencia en una especificación OEM
En Zhonghuan convertimos una referencia de marca en una especificación por aplicación para nuestro propio programa SDS-Plus. La decisión relaciona sustrato, contacto con armaduras y plataforma de máquina con cabeza, materiales, unión y plan de aceptación.
Para aprobar muestras, compare el mismo diámetro, longitud útil, martillo, concreto y profundidad. Registre desviación inicial, tiempo por agujero terminado, diámetro obtenido, daños en los filos y retención de cabeza. La calidad del agujero y la vida útil complementan el precio de compra.
| Programa propuesto | Configuración por confirmar | Puntos de aceptación |
|---|---|---|
| A — Dos filos premium con soldadura fuerte | Plaquita de carburo autocentrante, unión apoyada y hélices adaptadas a la aplicación | Posición inicial, velocidad, diámetro final y retención de plaquita |
| B — Mejora con cabeza íntegra de carburo | Nuestra cabeza íntegra de carburo de cuatro filos unida al acero por soldadura por resistencia-fricción; diámetro y longitud según aplicación | Contacto con armaduras, integridad de unión, desgaste y conservación de diámetro |
Envíenos material, diámetro × longitud útil y cantidad prevista, junto con el modelo de martillo o una referencia si los tiene. Mediante una solicitud de cotización OEM confirmamos especificación de muestra y envase de marca propia. Consulte nuestra gama SDS-Plus y la guía de centrado de dos filos.
Ver el gráfico técnico Diablo a tamaño completo
Fuentes oficiales e imágenes
Las cinco imágenes se facilitaron para este análisis. El gráfico anotado y el envase contienen información de producto Diablo; las explicaciones mecánicas son nuestra interpretación de la construcción visible y las descripciones del fabricante.
- Diablo DMAPL2220 — medidas y Peak Point Tip
- Diablo DMAPL2060 — dos filos y hélices
- Diablo DMAPL2040 — carburo, soldadura fuerte y endurecimiento
- Diablo Rebar Demon — cabeza íntegra de carburo y unión
Preguntas frecuentes
¿Peak Point Tip es un tercer filo?
No. Es la geometría central de inicio de la plaquita de dos filos. La punta y los dos filos principales cumplen funciones diferentes.
¿Por qué una broca de dos filos tiene cuatro hélices?
Los filos fragmentan el material en la cabeza; las hélices transportan residuos. Cada número describe una parte distinta de la herramienta.
¿Es la misma cabeza que Rebar Demon?
No. Diablo clasifica esta gama como dos filos con plaquita de carburo, soldadura fuerte y endurecimiento. Rebar Demon utiliza cabeza íntegra de carburo de cuatro filos y otro sistema de unión.
¿Qué significa 3/8 × 4 × 6 in en DMAPL2220?
3/8 in es el diámetro, 4 in la longitud útil y 6 in la longitud total: equivalen a 9,525 mm, 101,6 mm y 152,4 mm respectivamente.
¿El envase identifica el origen?
Sí. El envase DMAPL2220 facilitado indica Made in Germany. La observación corresponde a ese envase de referencia; confirme SKU y lote al comprar.
¿Qué debe enviar un comprador OEM a Zhonghuan?
Material, diámetro × longitud útil y cantidad prevista. El modelo de martillo o una referencia nos ayuda a confirmar cabeza, materiales, unión, aceptación de muestras y envase de marca propia.
