Zapatas y copas PCD para remoción de recubrimientos

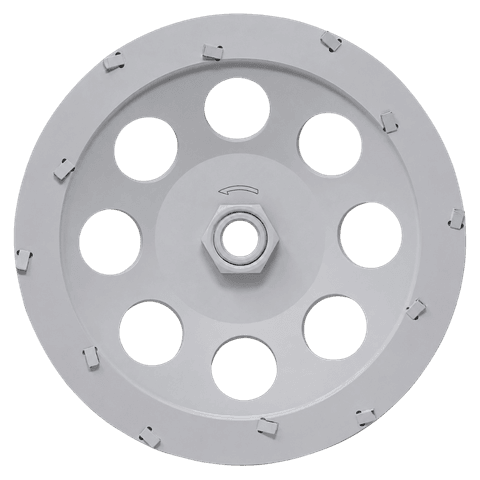

Una copa de 12 dientes de alta densidad para remover recubrimiento a mano en bordes y zonas estrechas a las que no llega una amoladora planetaria de piso. La brida integrada y las ocho ventanas de ventilación mantienen el conjunto compacto y estable.

Interfaz de la máquina

Brida integrada M14 / 5/8"-11

Construcción del PCD

12 × 1/4 PCD · 8 ventanas de ventilación

Zona de trabajo

Bordes · esquinas · escaleras · remoción localizada de recubrimiento

Revisión de ingeniería

Modelo de amoladora · protector · rosca · rpm · recubrimiento

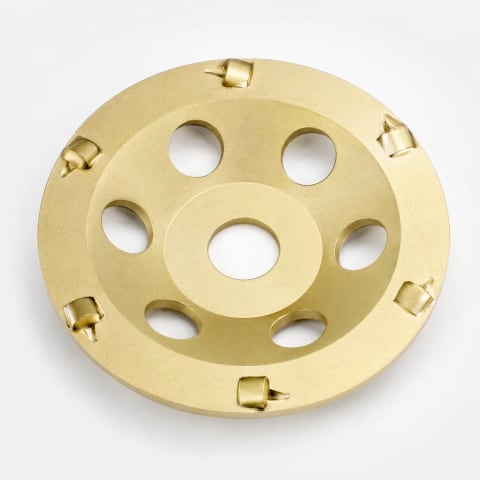

Distribución direccional de seis puntos PCD para remover recubrimiento a mano; el sentido del cortador, el giro de la amoladora y la holgura del protector se confirman juntos antes de la muestra.

Interfaz de la máquina

M14 / 5/8"-11 o eje aprobado para la máquina

Construcción del PCD

6 cortadores PCD direccionales · cuerpo de copa ventilado

Zona de trabajo

Bordes · líneas de muro · remoción localizada de recubrimiento grueso

Revisión de ingeniería

Modelo de amoladora · sentido de giro · protector · rosca · recubrimiento

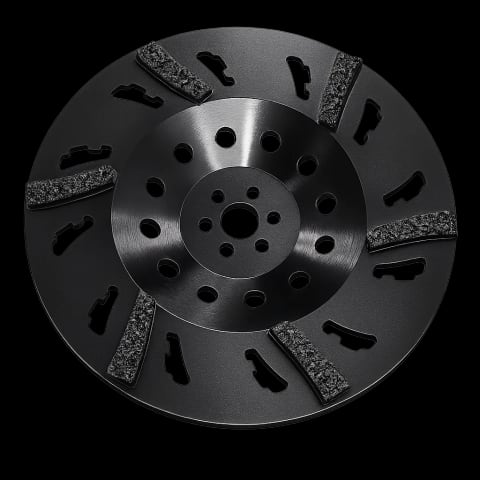

Copa con matriz de PCD triturado para recubrimientos delgados y muy pegajosos (masilla, adhesivo sensible a la presión, poliuretano delgado), donde un bloque macizo de PCD penetraría demasiado y el residuo con pegamento tapa un diente estándar. La matriz triturada corta en pasos pequeños en lugar de hacer surcos, y el cubo con brida atornillada se ajusta al husillo de la amoladora en vez de usar un eje roscado.

Interfaz de la máquina

Cubo con brida atornillada · según la amoladora

Construcción del PCD

Segmentos de matriz de PCD triturado · cuerpo ventilado

Zona de trabajo

Masilla · adhesivo sensible a la presión · poliuretano delgado

Revisión de ingeniería

Modelo de amoladora · plano de la brida · rpm · espesor del recubrimiento

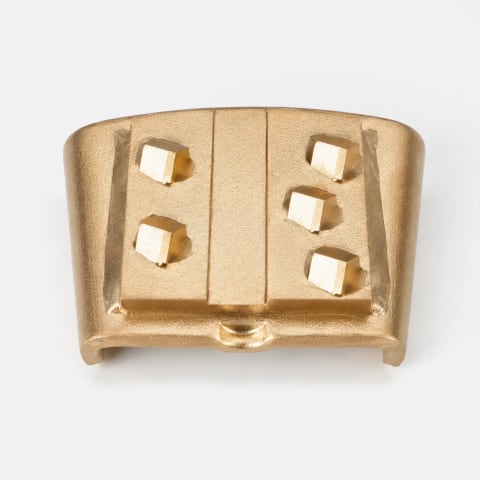

Distribución solo PCD de cambio rápido para atacar el recubrimiento con agresividad. La cantidad de cortadores, el sentido de trabajo y las herramientas por cabezal se ajustan al soporte Redi Lock antes de aprobar la muestra.

Interfaz de la máquina

Soporte de cambio rápido Redi Lock

Construcción del PCD

Distribución de cortadores multipunto solo PCD

Zona de trabajo

Epóxico · pegamento · pintura · resina · masilla

Revisión de ingeniería

Modelo de amoladora · disco soporte · giro LH/RH · herramientas por cabezal

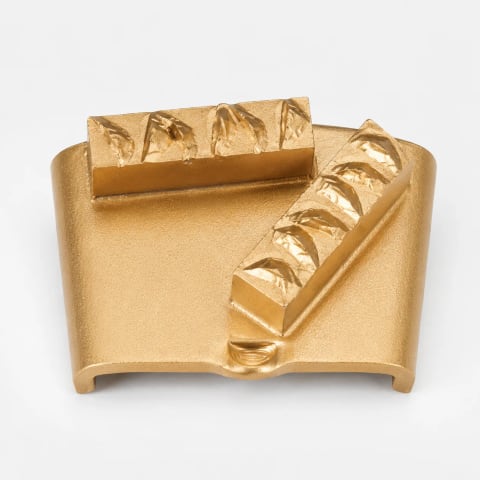

Las barras de PCD dividido reparten el contacto a lo largo de un filo de trabajo más largo. Durante la aprobación de la muestra ajustamos la distribución, el sentido de giro y el soporte al recubrimiento y al acabado de superficie requerido.

Interfaz de la máquina

Soporte de cambio rápido Redi Lock

Construcción del PCD

2 barras de PCD dividido · distribución direccional

Zona de trabajo

Pintura · resina · adhesivo · recubrimientos según el proyecto

Revisión de ingeniería

Modelo de amoladora · disco soporte · sentido de giro · acabado buscado

Dos cortadores PCD de 1/4 abren el recubrimiento, mientras un segmento de protección trasero modera la penetración y deja una superficie más controlada. La especificación del segmento se ajusta al recubrimiento y a las marcas permitidas en el sustrato.

Interfaz de la máquina

Soporte de cambio rápido Redi Lock

Construcción del PCD

2 × 1/4 PCD + segmento de protección trasero

Zona de trabajo

Epóxico · adhesivo · resina · remoción controlada

Revisión de ingeniería

Espesor del recubrimiento · marcas en el sustrato · sentido de giro · herramientas por cabezal

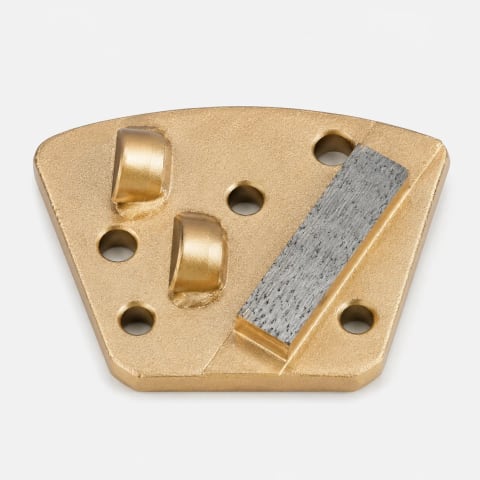

Una placa trapezoidal de acero, robusta, con tres puntos de montaje M6, dos cortadores PCD de 1/4 y una barra de protección. El patrón de barrenos, la placa adaptadora y el sentido de giro se ajustan al modelo de amoladora; no se asume que sean universales.

Interfaz de la máquina

Placa trapezoidal atornillada 3 × M6

Construcción del PCD

2 × 1/4 PCD + barra de protección

Zona de trabajo

Epóxico · pegamento · pintura · resina · masilla

Revisión de ingeniería

Modelo de máquina · plano de barrenos · adaptador · sentido de giro · cantidad de juegos

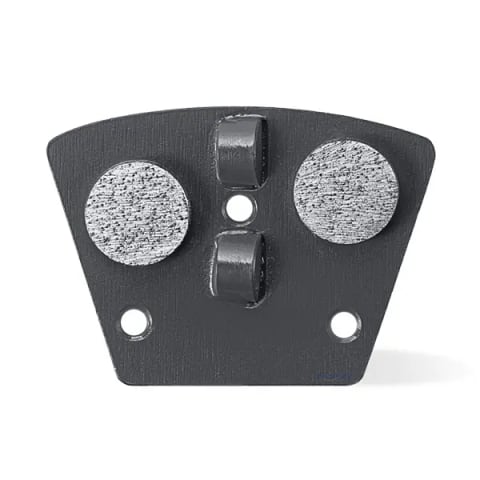

Dos cortadores PCD de 1/4 cortan el recubrimiento, mientras dos botones redondos con ligante metálico reparten la carga, moderan las marcas profundas y dejan un perfil de superficie más controlado. La placa trapezoidal de tres barrenos y el sentido de trabajo se ajustan al plano de la amoladora.

Interfaz de la máquina

Trapezoidal de 3 barrenos, atornillada · ajustada según plano

Construcción del PCD

2 × 1/4 PCD + 2 botones redondos con ligante metálico

Zona de trabajo

Epóxico · pegamento · masilla · perfil de sustrato controlado

Revisión de ingeniería

Espesor del recubrimiento · marcas en el sustrato · sentido de giro · plano de barrenos
