Galería de productos
Fotografías, infografías y fichas de producto organizadas por familia. Descargue los recursos disponibles para preparar su catálogo y material de ventas.
Proceso de fabricación · SDS-Max · 6-Cutter
Broca minera SDS-Max ZHMAX-168 de 6 filos — Fabricación
Vea cómo fabricamos nuestras brocas SDS-Max para minería y perforación de roca dura: conformado de cabeza y ranuras, soldadura fuerte en horno de cinta de malla y producto terminado tras tratamiento térmico, arenado y acabado final.
6 vídeos · 10 fotos · 5 etapas
Ver el proceso completo

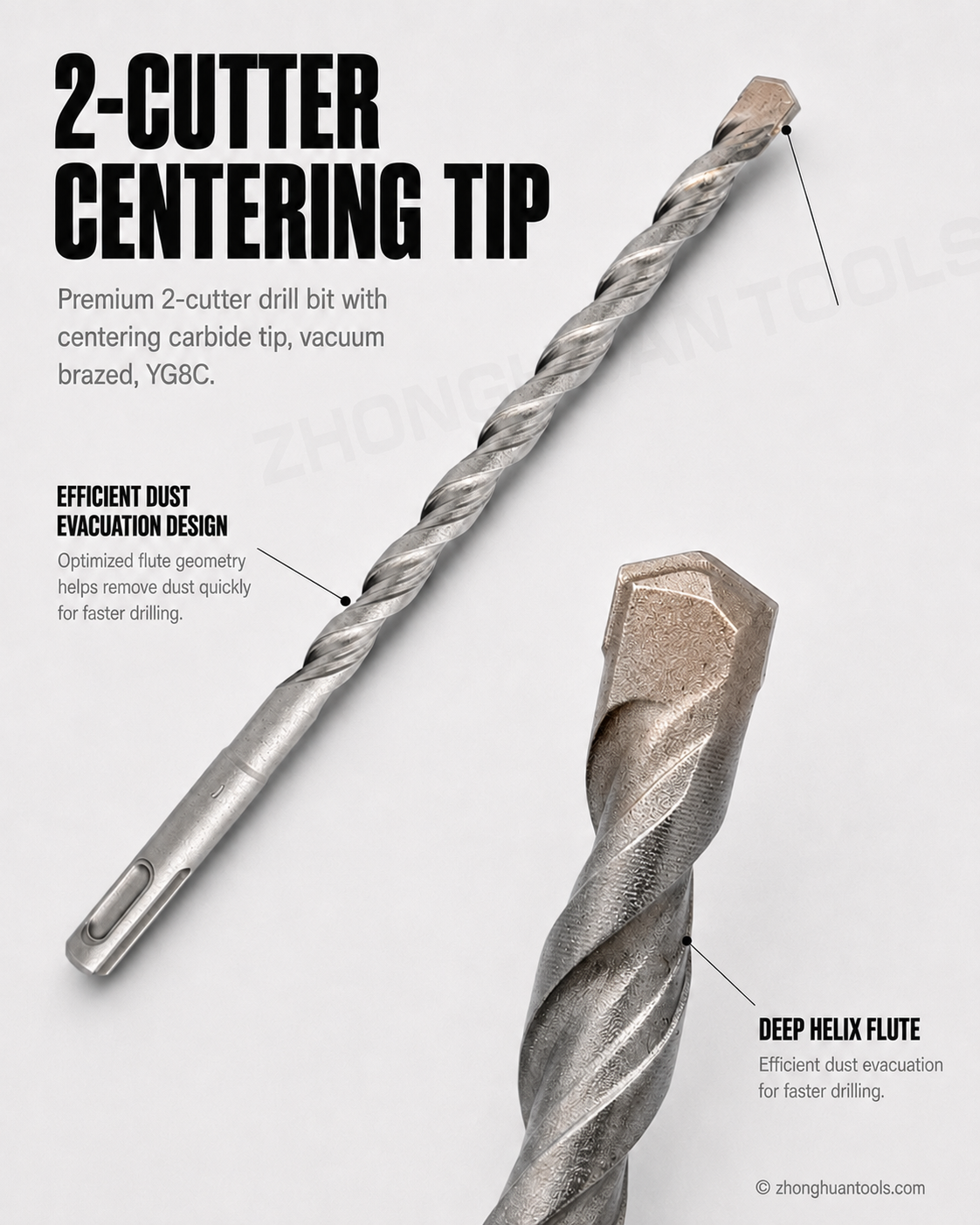

SDS-Plus / SDS-Max de 2 filos · geometría de carburo IR de 130°
Broca Zhonghuan IR de 2 filos con punta simétrica a dos aguas para perforación estable en concreto, mampostería y piedra natural. La familia IR se diferencia de las geometrías IZ e I7 con centrado elevado.

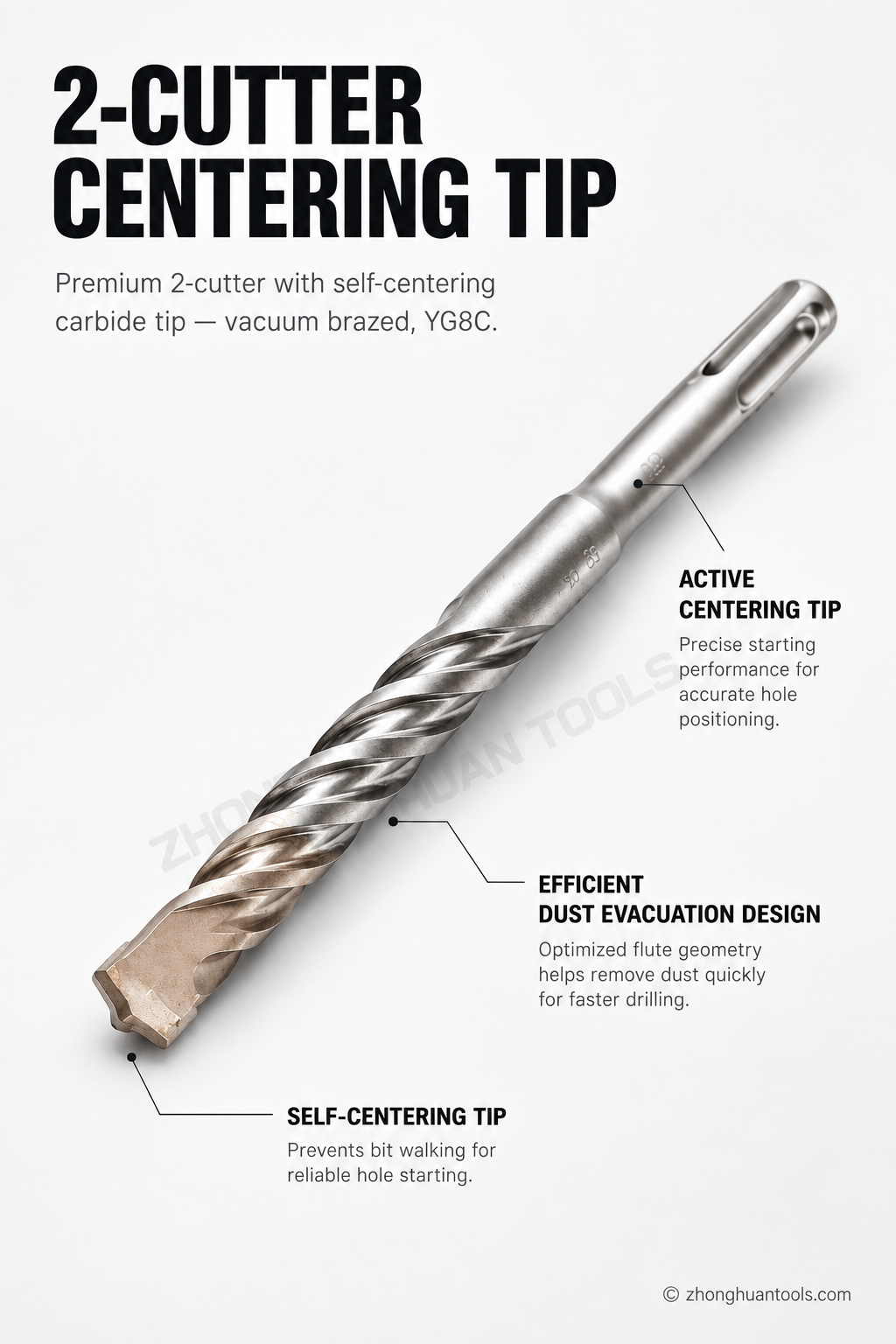

SDS-Plus de 2 filos · geometría de carburo IZ con punta autocentrante
Geometría Zhonghuan IZ con punta autocentrante YG8C de 2 filos, unida por soldadura fuerte en horno de cinta de malla y atmósfera controlada. Facilita el inicio rápido del orificio en concreto sin refuerzo, mampostería y programas habituales de anclaje.

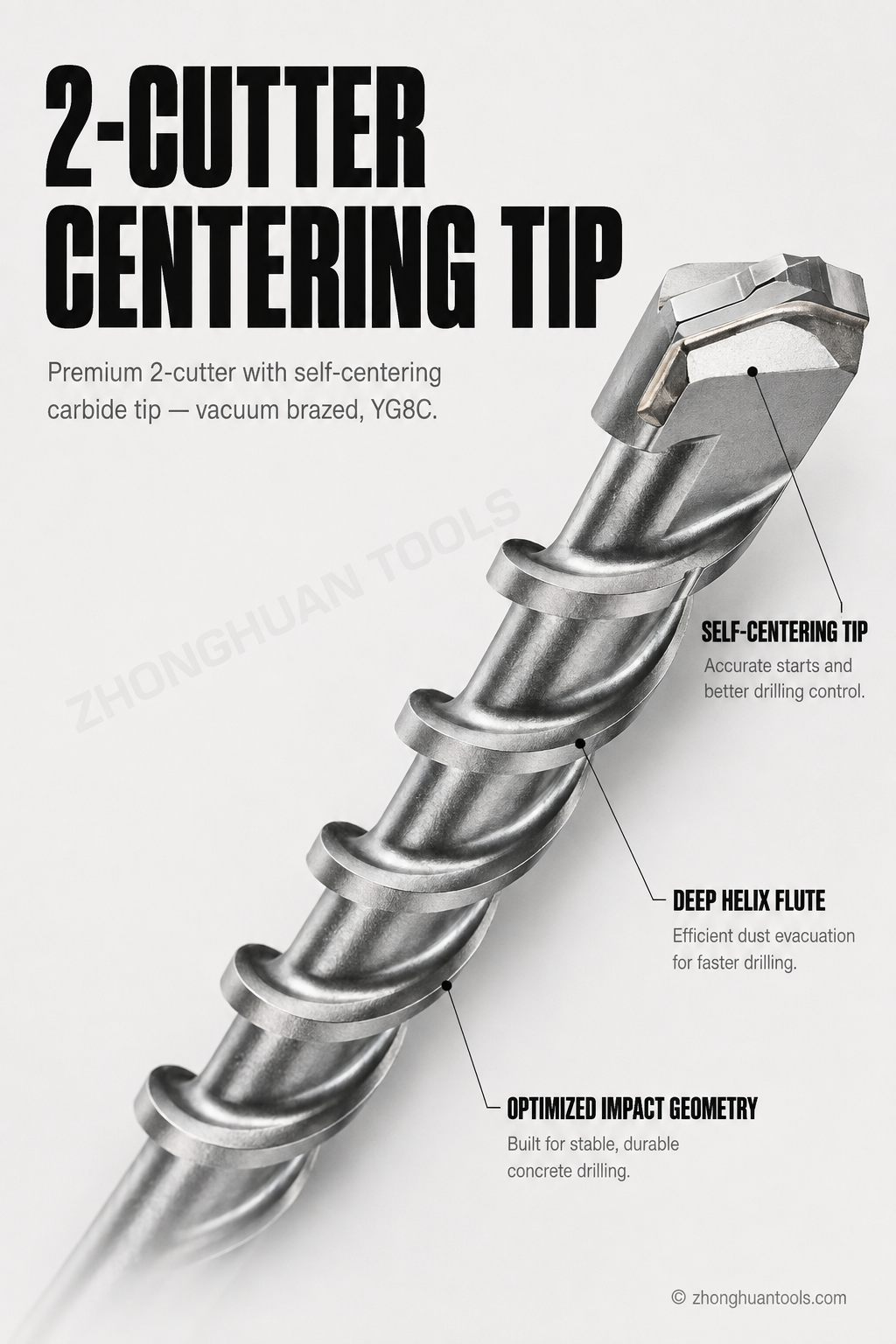

SDS-Plus / SDS-Max de 2 filos · geometría de carburo I7
La geometría I7 combina un centrado pronunciado para iniciar el orificio con control, una zona de impacto reforzada para percusión estable y una ranura helicoidal profunda para evacuar polvo. Disponible con encastres SDS-Plus y SDS-Max para concreto, mampostería y piedra natural.
SDS-Plus de 2 filos · geometría de carburo IW
Nuestra broca IW SDS-Plus de 2 filos muestra el perfil de la punta de corte, las ranuras helicoidales y el encastre SDS-Plus. Las vistas laterales y frontales de detalle presentan la geometría del cabezal para presentaciones de producto y consultas de selección con distribuidores.
Cabezal en cruz de 4 filos · ZHMAX-5X / ZHPLUS-5X
Cabezal en cruz de 4 filos con punta de centrado y cuatro ranuras continuas, unido por soldadura fuerte en horno de cinta de malla y atmósfera controlada. Para concreto exigente y mampostería reforzada, con encastres SDS-Plus (ZHPLUS-5X) y SDS-Max (ZHMAX-5X).
Cabezal 5-Crusher · ZHPLUS-5S / ZHMAX-5S
Cuatro filos de carburo alrededor de un punto de centrado preciso forman el patrón de impacto 5-Crusher. La hélice profunda evacua polvo en concreto reforzado, concreto, mampostería y piedra natural. Disponible con encastres SDS-Plus (ZHPLUS-5S) y SDS-Max (ZHMAX-5S).
Cabezal reforzado en cruz de 4 filos · ZHMAX-5R / ZHPLUS-5R
Versión reforzada del cabezal en cruz de 4 filos de la serie 5: nervaduras de guía, hombro reforzado, chaflán para contacto con refuerzo y hélice variable para evacuar polvo. Para concreto con abundante acero de refuerzo, con encastres SDS-Plus (ZHPLUS-5R) y SDS-Max (ZHMAX-5R).
SDS-Max · ZHMAX-7 de 4 filos e insertos múltiples
Una placa principal de carburo de ancho completo recibe la carga principal de impacto. Dos insertos laterales retrasados axialmente completan el diámetro y apoyan el corte periférico. Los espacios abiertos del cabezal conducen los residuos a las ranuras. Carburo YG11C unido por soldadura fuerte en horno de cinta de malla y atmósfera controlada.
SDS-Max · ZHMAX-7C de corte múltiple
Nuestra variante de cabezal especial de la familia ZHMAX-7 combina una geometría de carburo de corte múltiple, ranuras profundas para evacuar residuos y un vástago SDS-Max para perforar concreto y concreto armado. La versión ZHMAX-7C tiene una configuración de cabezal propia, distinta de nuestro ZHMAX-7 estándar de 4 filos e insertos múltiples.
SDS-Max · ZHMAX-168 · 6 aristas de corte
Cabezal de carburo de tres piezas, unido en horno mediante soldadura fuerte con fundente, que forma 6 aristas de corte activas (6 filos) alrededor de un punto de centrado elevado. Combinado con cuerpo SDS-Max de ranuras profundas para concreto reforzado, roca dura, piedra y perforaciones profundas.
SDS-Plus · cabezal integral de carburo de 3 filos
Cabezal de carburo sinterizado en una pieza y rectificado con 3 filos en Y, sin juntas de soldadura fuerte entre placas. Construcción integral de pequeño diámetro, Ø3–20 mm, para atravesar acero de refuerzo y chapa colaborante sin cambiar de punta.
Rebar Killer · cabezal integral de carburo ZHMAX-8 / ZHPLUS-8
Cabezal integral de carburo unido por soldadura por fricción por resistencia (RFW), para concreto con abundante refuerzo. Elimina la junta de un inserto separado y mejora la resistencia al desportillado al encontrar armaduras. Geometría de cuatro ranuras y cara de 4 filos a 180° con centrado activo; fabricado en Ø4–25 mm con encastres SDS-Plus (ZHPLUS-8) y SDS-Max (ZHMAX-8).
Mecanismo de conexión Por qué el RFW aleja la unión crítica del borde de corte
La diferencia no es simplemente si el carburo está presente. Es cuánto de la cabeza es carburo, donde termina el carburo, y donde la carga de impacto cruza en el cuerpo de acero.
-
Cabezal con insertos soldados
Un inserto de carburo se asienta en un cabezal de acero y se une cerca de la zona de corte. El impacto de la barra de refuerzo y el ciclo térmico cargan tanto el borde de carburo como la interfaz de soldadura cercana.
-
Cabezal integral + RFW
Los cuatro bordes de corte, el punto de centrado y el cuerpo del cabezal forman un componente continuo de carburo sólido. La soldadura por fricción de resistencia une esa cabeza completa al cuerpo de acero en el cuello rebajado, lejos de los bordes de corte individuales.
-
Sistema orientado al rendimiento
RFW mueve la junta de cabeza completa lejos de los bordes de corte individuales. El grado de carburo, los parámetros de soldadura, la geometría del cuello y el soporte de la acanaladura trabajan juntos para gestionar la carga de impacto, la estabilidad del borde y la vida útil de la junta en la perforación de concreto reforzado.

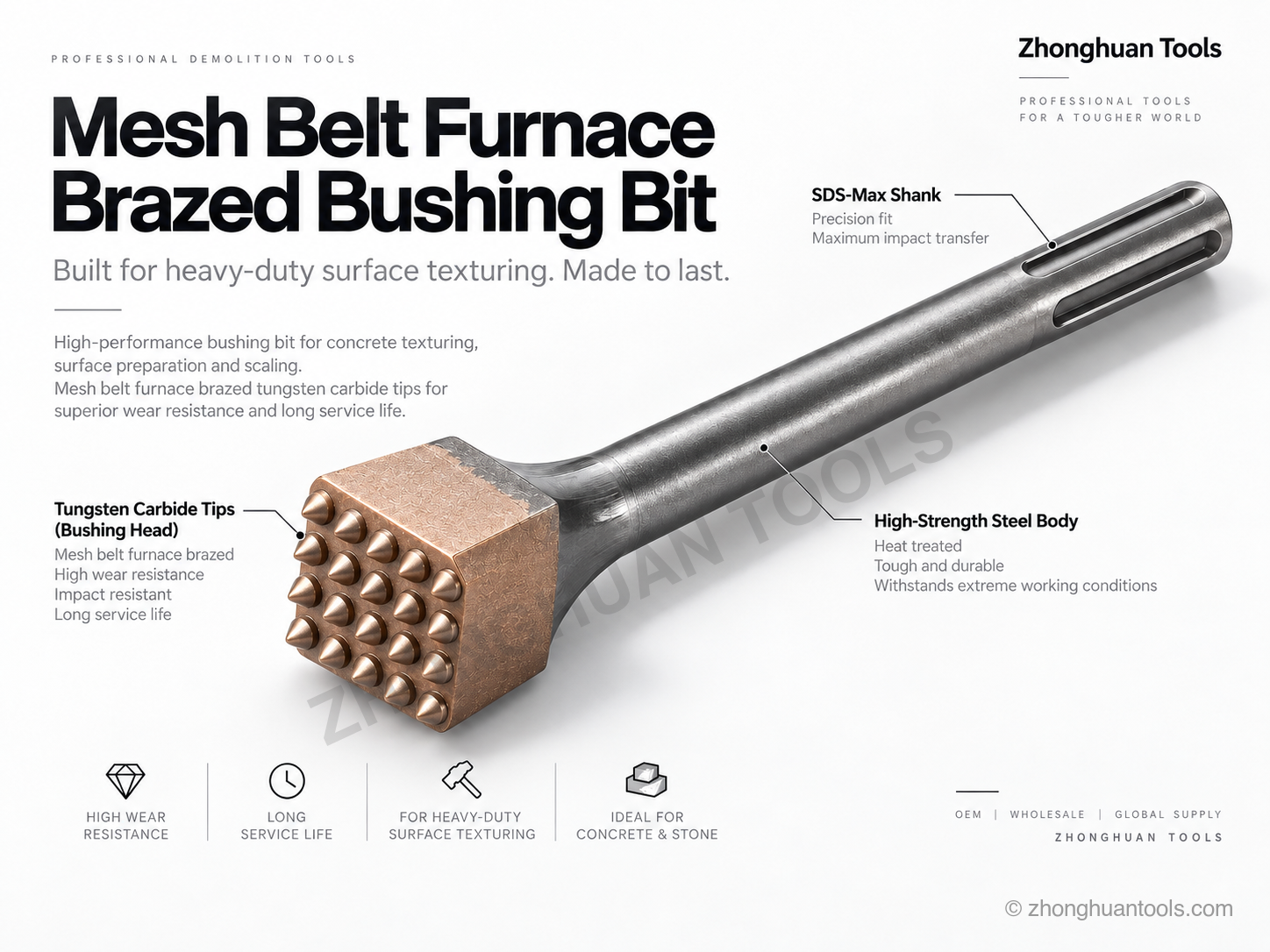

SDS-Max · Bujarda de carburo de 25 puntas
Nuestra bujarda de 25 puntas combina insertos de carburo unidos por soldadura fuerte con un cuerpo de acero aleado tratado térmicamente para abujardar y preparar superficies de concreto. El cabezal multipunta distribuye los impactos sobre la cara de trabajo.

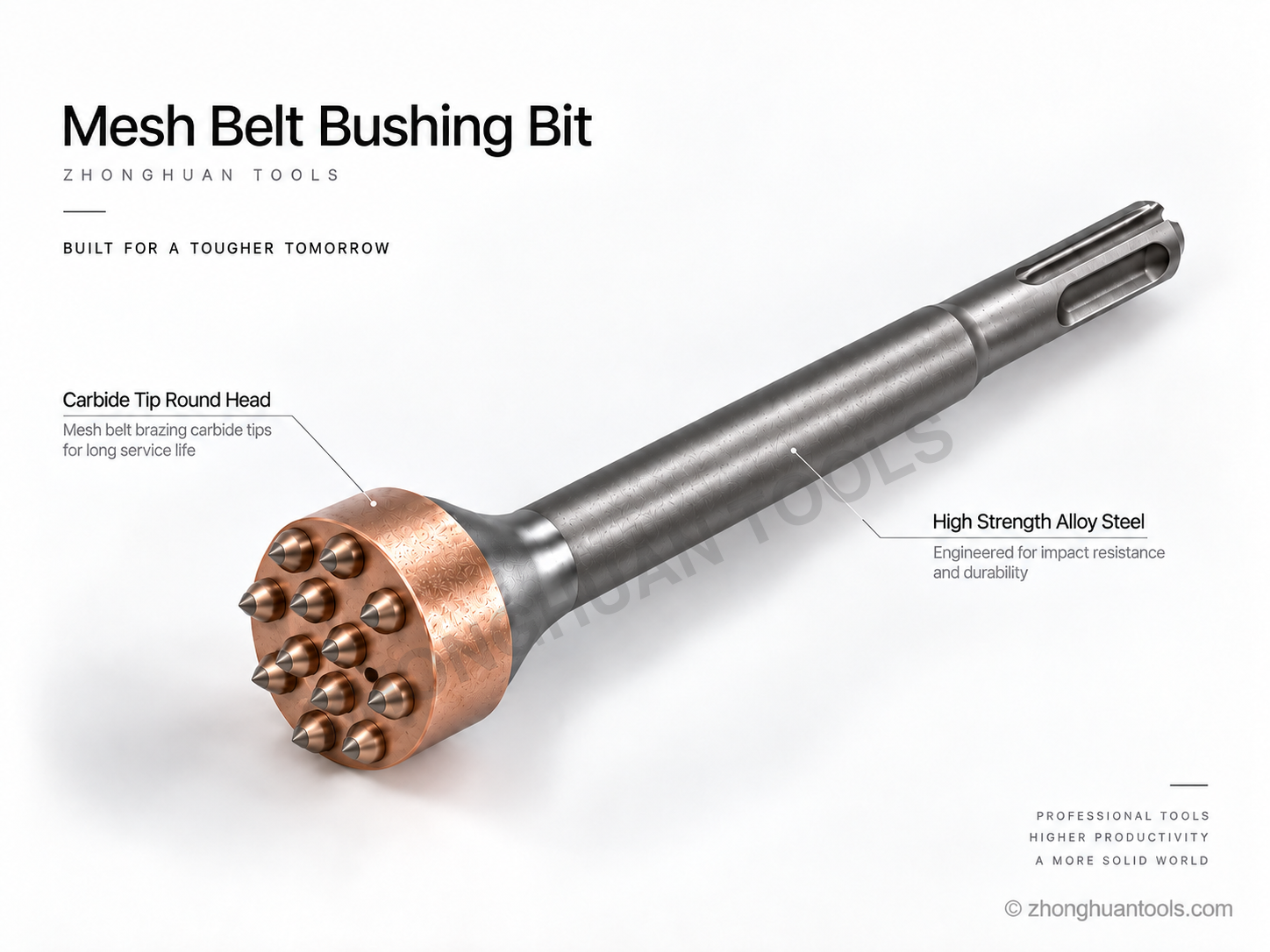

Bujarda de Cabeza Redonda · Soldada en Banda de Malla
Bujarda de carburo de cabeza redonda para el abujardado y preparación de superficies de concreto. Puntas de carburo soldadas en horno de banda de malla combinadas con un cuerpo de acero aleado de alta resistencia, tratado térmicamente, para una larga vida útil.
Corona diamantada · distribución del diamante según patrón
Corona diamantada terminada con distribución según patrón y embalaje individual de protección para distribuidores y manipulación en obra.

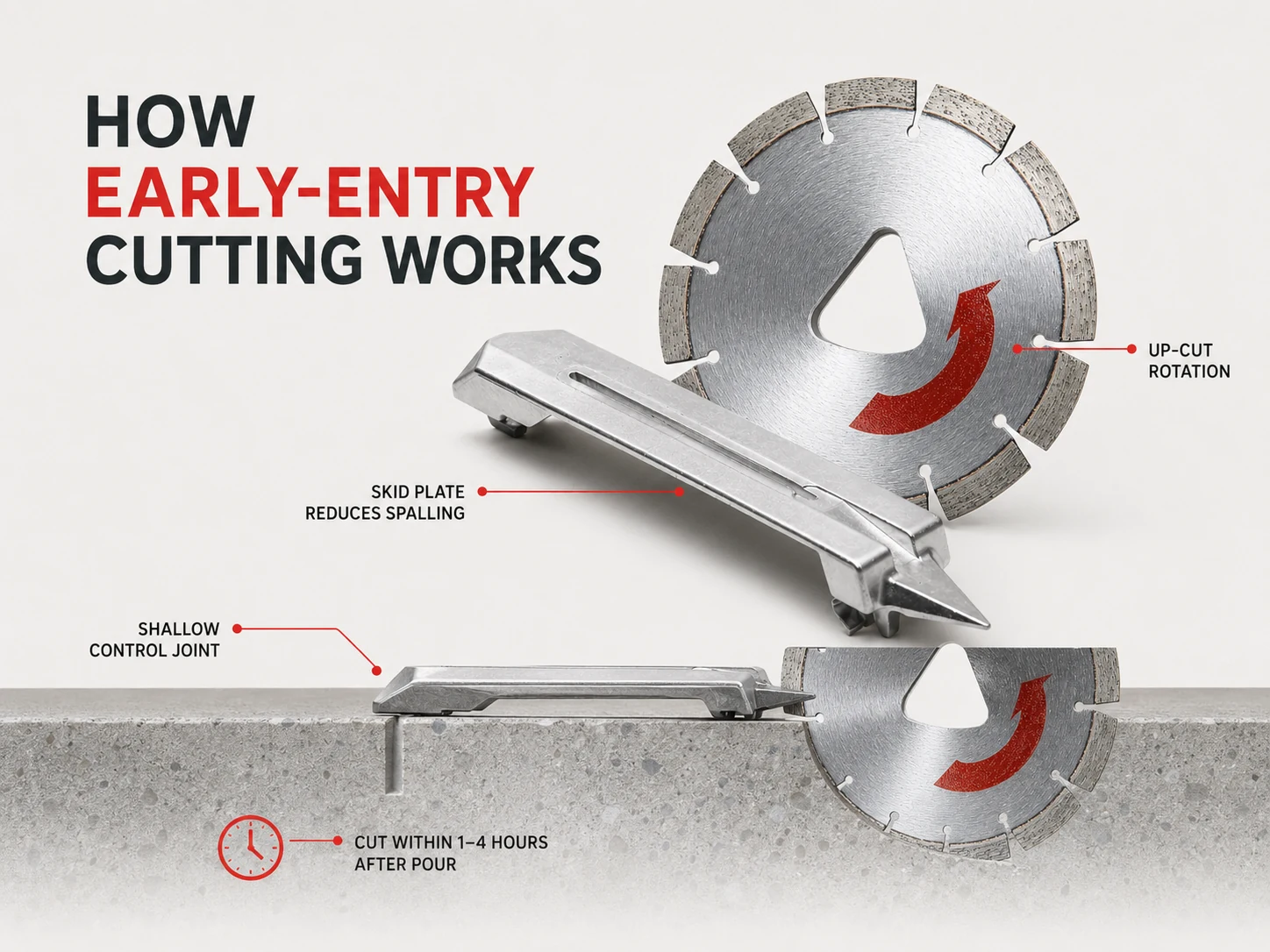

Corte temprano de concreto · disco de giro ascendente y placa de apoyo
Material visual del sistema de corte temprano adaptado a la máquina: disco con interfaz triangular, giro de corte ascendente, placa de apoyo contra el desgranamiento y corte superficial de juntas de contracción.
