Au cœur de la fabrication · SDS-Max · 6-Cutter
Foret minier SDS-Max ZHMAX-168 à 6 taillants — Fabrication
Découvrez comment nous fabriquons nos forets miniers SDS-Max pour la roche dure : façonnage de la tête et des encoches, brasage au four à bande maillée, puis produit fini après traitement thermique, sablage et finition.
6 vidéos · 10 photos · 5 étapes
Voir le processus complet
SDS-Plus / SDS-Max 2 taillants · géométrie carbure IR (pointe en toit à 130°)
Foret 2 taillants IR de Zhonghuan : pointe en toit symétrique standard pour un perçage polyvalent stable dans le béton, la maçonnerie et la pierre naturelle. La famille IR se distingue des géométries IZ et I7 à centrage surélevé.
SDS-Plus 2 taillants · géométrie carbure IZ (pointe de centrage)
Géométrie carbure IZ de Zhonghuan : 2 taillants haut de gamme à pointe carbure autocentrante, brasé au four à bande maillée sous atmosphère contrôlée, YG8C. L’option d’amorçage rapide pour le béton non armé, la maçonnerie et les programmes de chevilles courants.
SDS-Plus / SDS-Max 2 taillants · géométrie carbure I7
La géométrie 2 taillants I7 de Zhonghuan associe un centrage marqué pour un amorçage maîtrisé, une zone d’impact renforcée pour une frappe stable et une goujure profonde pour évacuer vite la poussière. Disponible avec queue SDS-Plus et SDS-Max pour le béton, la maçonnerie et la pierre naturelle.
SDS-Plus 2 taillants · géométrie carbure IW

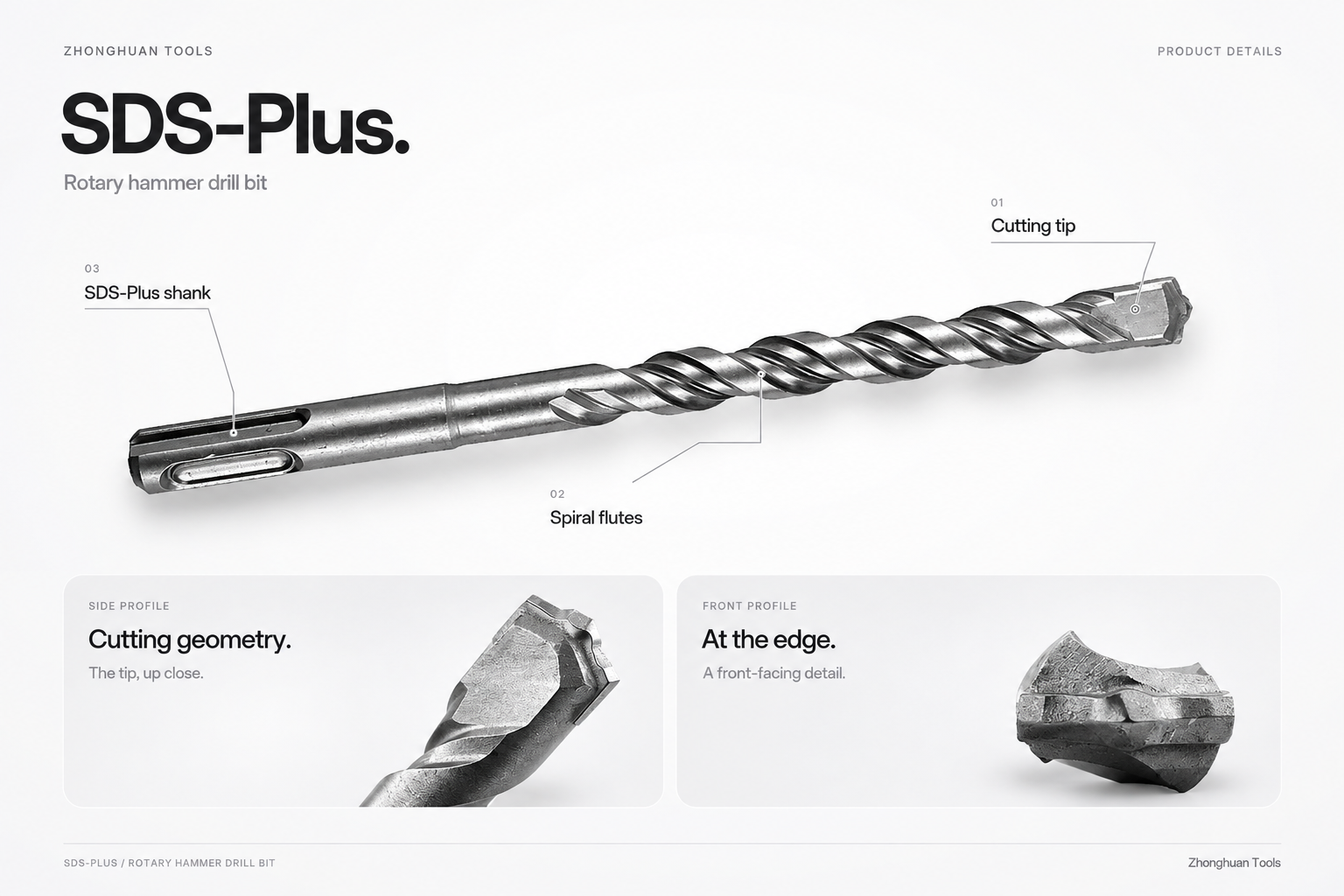

Notre foret SDS-Plus 2 taillants IW, présenté avec son profil de pointe, ses goujures hélicoïdales et sa queue SDS-Plus. Des gros plans de côté et de face montrent la géométrie de la tête pour les présentations aux distributeurs et les échanges de sélection.
Croix 4 taillants · ZHMAX-5X / ZHPLUS-5X (série 5 X)
Tête en croix 4 taillants à pointe de centrage marquée et goujures traversantes à quatre canaux, brasée au four à bande maillée sous atmosphère contrôlée, pour le béton lourd et la maçonnerie armée. Disponible en queue SDS-Plus (ZHPLUS-5X) et SDS-Max (ZHMAX-5X).
Tête 5-Crusher · ZHPLUS-5S / ZHMAX-5S (série 5 S)
Quatre plaquettes carbure disposées autour d’un point de centrage précis forment le schéma d’impact 5-Crusher, associé à une hélice profonde d’évacuation de la poussière pour le béton armé, le béton, la maçonnerie et la pierre naturelle. Disponible en queue SDS-Plus (ZHPLUS-5S) et SDS-Max (ZHMAX-5S).
Croix 4 taillants · ZHMAX-5R / ZHPLUS-5R (série 5 R · renforcée)
La version renforcée de la croix 4 taillants de la série 5 : nervures de guidage pour un perçage droit, épaulement renforcé et chanfrein anti-armature pour la durée de vie sous frappe, goujure à pas variable pour une évacuation plus rapide. Conçue pour le béton très ferraillé, en queue SDS-Plus (ZHPLUS-5R) et SDS-Max (ZHMAX-5R).
SDS-Max · ZHMAX-7 4 taillants multi-plaquettes
Architecture à lame principale dominante : une plaquette carbure brasée pleine largeur porte l’essentiel de la charge d’impact, tandis que deux plaquettes latérales en retrait axial balaient le cercle du diamètre et soutiennent la coupe périphérique. Des poches de tête ouvertes envoient les déblais directement dans les goujures. Brasé au four à bande maillée sous atmosphère contrôlée, YG11C.
SDS-Max · ZHMAX-7C multi-taillants

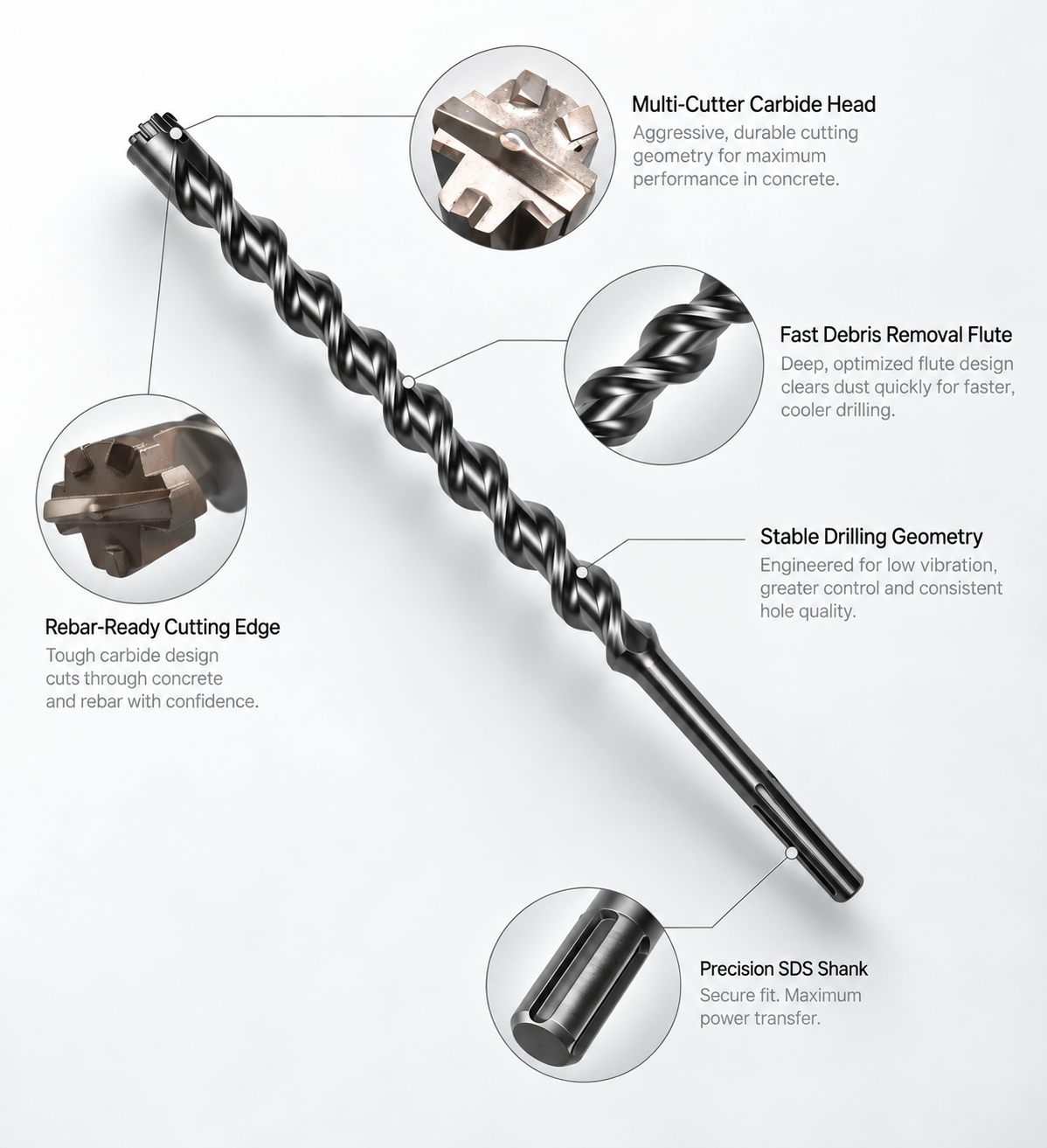

Notre variante à tête spéciale de la famille ZHMAX-7 associe une géométrie carbure multi-taillants à des goujures profondes d’évacuation et à une queue SDS-Max pour le perçage du béton et du béton armé. La ZHMAX-7C a sa propre configuration de tête, distincte du ZHMAX-7 standard à 4 taillants multi-plaquettes.
SDS-Max · ZHMAX-168 6 taillants
Tête carbure en trois pièces brasée au four avec flux, formant six arêtes actives autour d’une pointe de centrage surélevée, associée à un corps SDS-Max à goujures profondes pour le béton armé, la roche dure, la pierre et les programmes de trous profonds.
SDS-Plus · tête carbure monobloc 3 taillants
Tête carbure frittée d’une pièce, rectifiée en forme à 3 arêtes (Y) : pas de brasure susceptible de se fissurer. La construction carbure monobloc en petits diamètres (Ø3–20 mm) qui traverse l’armature et la tôle de bac acier sans changer de pointe.
Rebar Killer · tête carbure monobloc · ZHMAX-8 / ZHPLUS-8 (série 8)
Tête monobloc en carbure massif soudée par friction à résistance (RFW) pour le béton très ferraillé : pas de joint de plaquette brasée distinct susceptible de se fissurer ou de se détacher, pour une meilleure résistance à l’écaillage des arêtes au contact de l’armature. Géométrie à quatre goujures et face à quatre arêtes de 180° avec centrage actif ; fabriqué en Ø4–25 mm, queue SDS-Plus (ZHPLUS-8) et SDS-Max (ZHMAX-8).
Mécanisme de liaison Pourquoi le RFW éloigne le joint critique de l’arête de coupe
La différence ne tient pas seulement à la présence de carbure, mais à la part de la tête qui est en carbure, à l’endroit où le carbure s’arrête et à celui où la charge d’impact passe dans le corps en acier.
-
Tête à plaquette brasée
Une plaquette carbure est logée dans une tête en acier et liée près de la zone de coupe. Les chocs sur l’armature et les cycles thermiques sollicitent à la fois l’arête carbure et l’interface de brasure voisine.
-
Tête monobloc + RFW
Les quatre arêtes, la pointe de centrage et le corps de la tête forment une seule pièce continue en carbure massif. Le soudage par friction à résistance lie cette tête complète au corps en acier au niveau du col en retrait, à l’écart des arêtes de coupe.
-
Système de performance
Le RFW éloigne le joint de la tête monobloc des arêtes de coupe. La nuance de carbure, les paramètres de soudage, la géométrie du col et le soutien de la goujure agissent ensuite ensemble pour maîtriser la charge d’impact, la stabilité des arêtes et la durée de vie du joint lors du perçage du béton armé.
Bouchardes à picots carbure de 16 pointes
Notre vue d’ensemble de la boucharde à 16 picots carbure présente la face de travail en grille 4 × 4 et le corps complet. Retrouvez les photos originales de produits et de lots dans la Studio Library.
Studio Library 16T : photos de produits et de lots 8 photos
Parcourez nos photos originales des faces à 16 pointes, des corps d’outils et des lots. Téléchargez les images en grand format pour présenter votre gamme.
SDS-Max · boucharde carbure 25 pointes

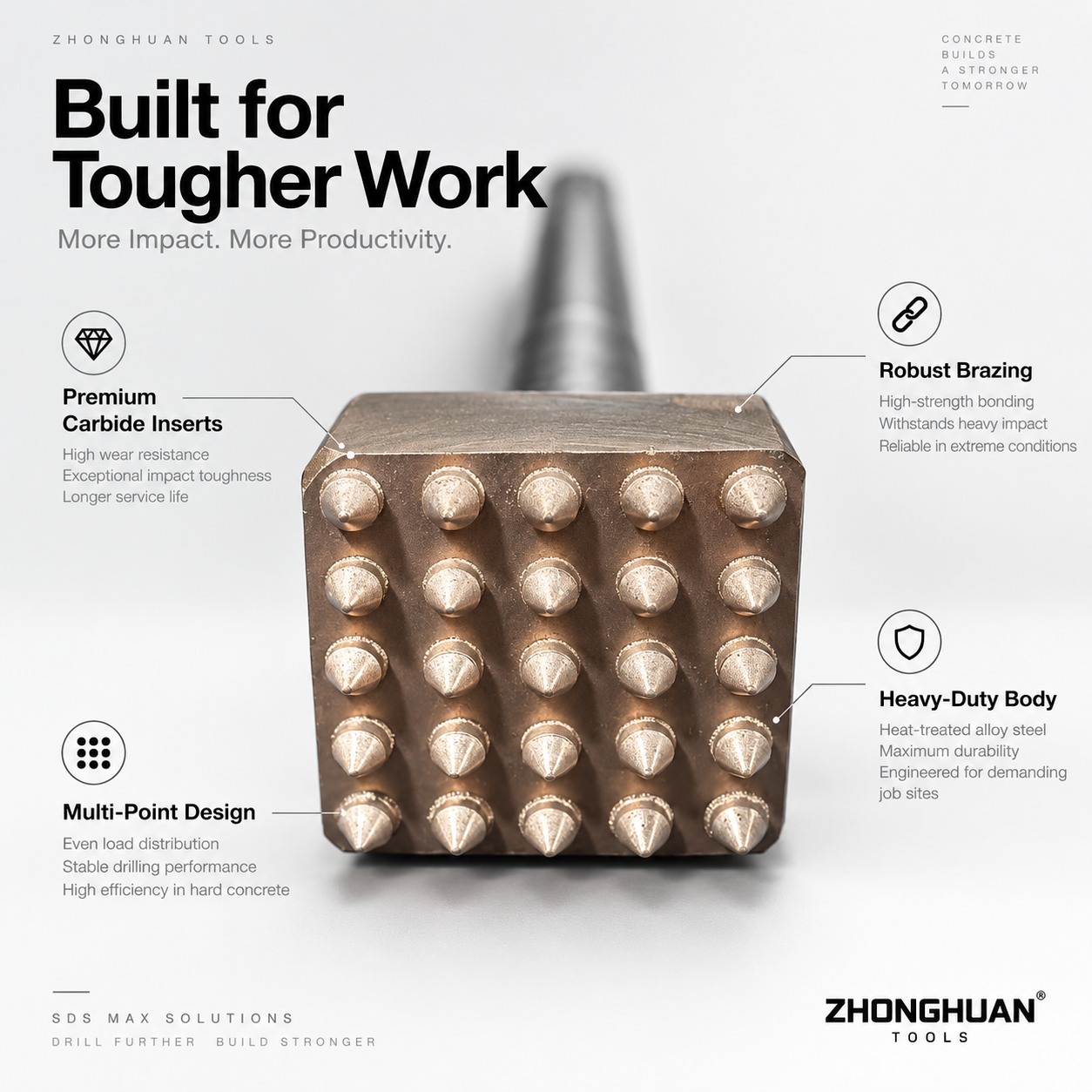

Notre boucharde carbure 25 pointes associe des plaquettes carbure brasées à un corps en acier allié traité thermiquement, pour la rugosification et la préparation des surfaces en béton. La tête multipointe répartit l’impact sur toute la face de travail.
Studio Library 25T : photo de la face de travail 1 photo
Le gros plan de la face à 25 pointes reste séparé des photos à 16 pointes.
Boucharde carbure à tête ronde · brasée au four à bande maillée
Boucharde à picots carbure et tête ronde pour la rugosification et la préparation des surfaces en béton. Pointes carbure brasées au four à bande maillée, associées à un corps en acier allié haute résistance traité thermiquement pour une longue durée de vie.
Trépan diamanté · produit à répartition positionnée
Trépan diamanté fini à répartition positionnée des diamants, avec emballage individuel de protection pour la manutention chez le distributeur et sur chantier.
Coupe précoce du béton · lame montante + plaque de glissement
Jeu de visuels techniques du système de coupe précoce adapté à la machine : lame à interface triangulaire, rotation de coupe montante, plaque de glissement contre l’épaufrure et coupe peu profonde des joints de retrait.
