Respuesta rápida: la protección contra el subcorte es un sistema de desgaste de sacrificio
El asfalto y el concreto fresco sueltan arena, agregado y virutas sueltos en la ranura de corte. El agua convierte esas partículas en lodo abrasivo; el corte en seco las mantiene en movimiento como residuos abrasivos. La rotación del disco empuja ese material una y otra vez a través de las gargantas y por la estrecha zona de acero junto a cada segmento de diamante.
La capa de diamante puede seguir viéndose en buen estado mientras el acero justo debajo ya está siendo desgastado. La protección contra el subcorte coloca un protector con diamante más profundo, un segmento en cuña o un inserto vertical intermitente de tungsteno en esa trayectoria de desgaste. El protector se consume primero para que el alma principal de acero conserve el soporte alrededor de la raíz del segmento.
Cómo el lodo abrasivo socava el alma de acero
- Las partículas entran en la ranura de corte. Los finos de asfalto, la arena mal ligada del concreto fresco y el agregado circulan con el agua o con el polvo de corte.
- El flujo se concentra junto a la raíz del segmento. La garganta da al lodo una vía de salida, pero la transición entre el segmento más ancho y el alma más delgada sigue expuesta.
- El alma se adelgaza de forma local. El impacto repetido de las partículas corta una ranura en el acero y puede dejar un perfil de filo de cuchillo debajo de un segmento que de otro modo sería utilizable.
- El soporte del segmento disminuye. Una vez que se reduce el área de acero que lo sostiene, la carga se concentra alrededor de la unión y puede producirse una pérdida prematura del segmento.
Tres arquitecturas de protección visibles

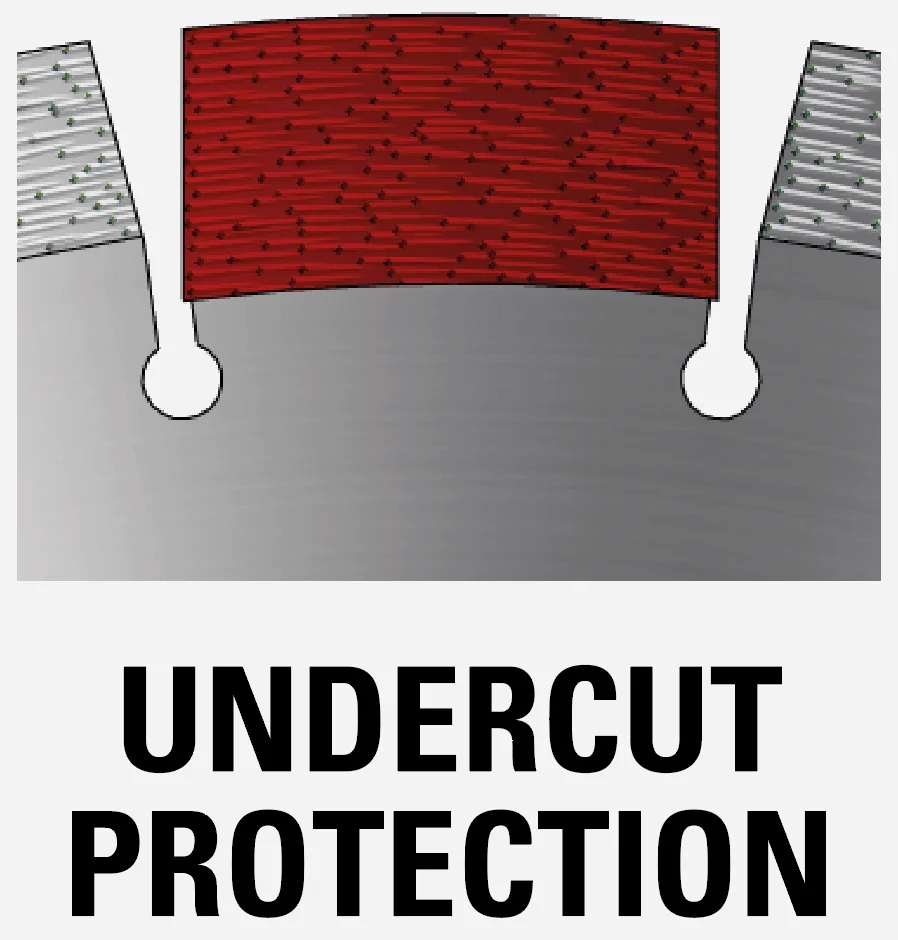

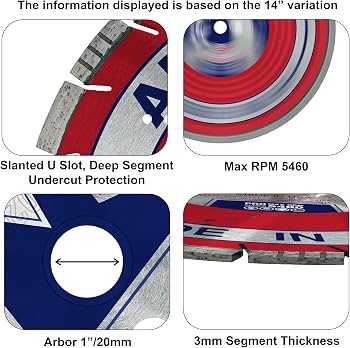

1. Segmento profundo, de caída o de faldón
Un segmento de caída se extiende más hacia el centro del disco que los segmentos de corte normales. La extensión inferior protege el acero en la raíz y da al flujo abrasivo un blanco de sacrificio. Puede formarse como un segmento profundo de ancho completo, un faldón angosto o un protector colocado de forma intermitente.

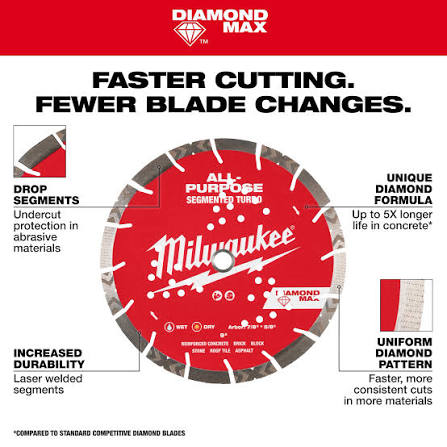

La documentación del disco para asfalto y concreto fresco de Milwaukee combina segmentos de caída soldados con láser con gargantas anchas: los segmentos de caída protegen contra el subcorte mientras las gargantas evacúan el lodo.

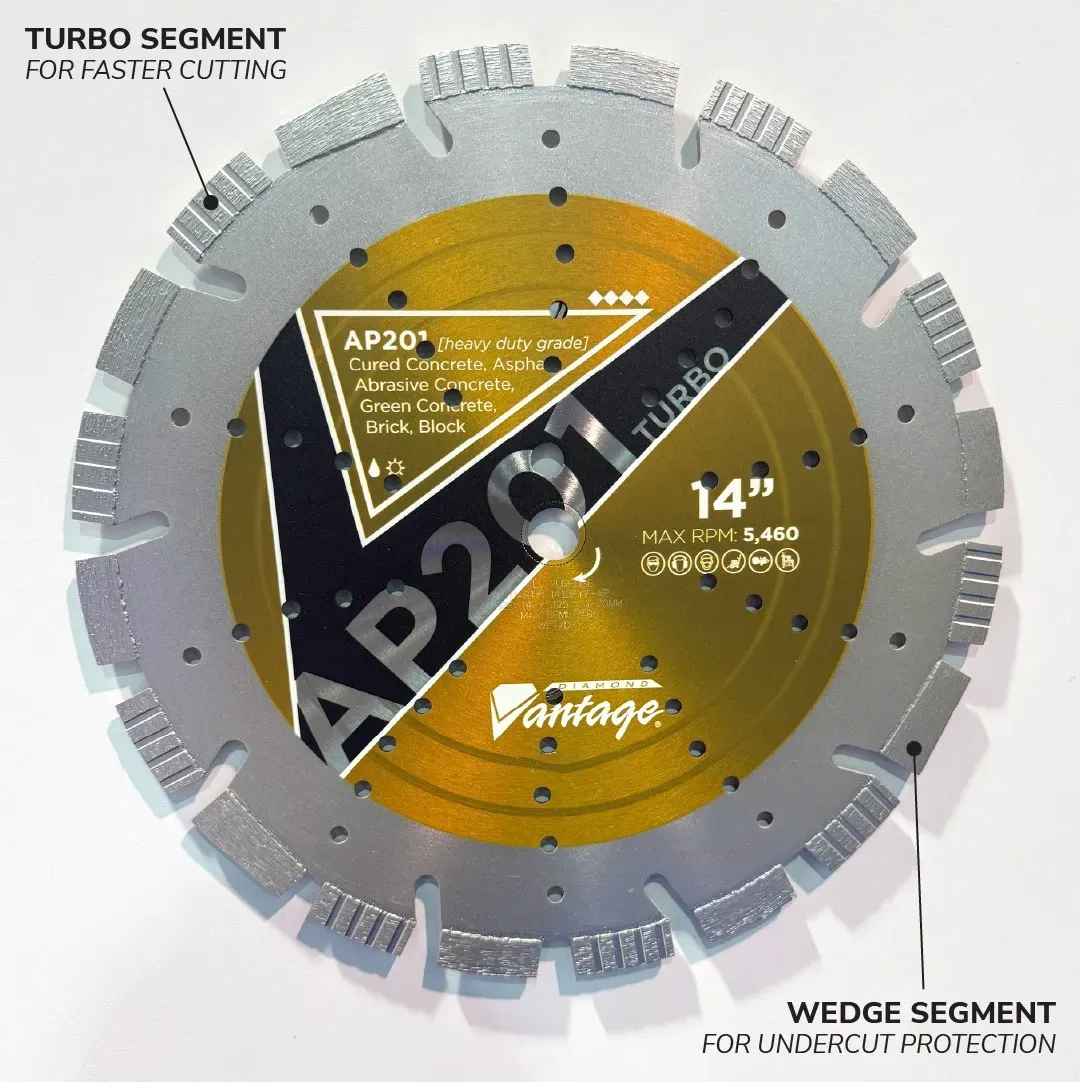

2. Segmento en cuña
Un protector en cuña pone una reserva de desgaste más ancha o cónica a través de la zona expuesta de la raíz. El mercado usa varios nombres (segmento en cuña, kicker, segmento de caída vertical y segmento contra subcorte), pero la pregunta de compra es la misma: ¿dónde está el protector respecto del segmento principal y qué parte del acero vulnerable cubre?
Los datos de producto de Diamond Vantage identifican por separado la protección contra el subcorte con segmento en cuña, con inserto y con segmento profundo, lo que confirma que son rutas de ingeniería distintas y no etiquetas intercambiables.

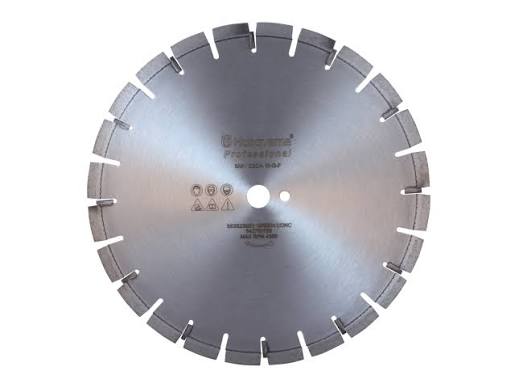

3. Inserto vertical intermitente de tungsteno
Esta arquitectura no extiende cada segmento principal. Se colocan insertos verticales angostos de tungsteno de forma intermitente alrededor del borde, cerca de la garganta y de la trayectoria de desgaste de la raíz del segmento. Los insertos reciben la abrasión concentrada del lodo antes de que llegue al acero circundante del alma. Su formato angosto conserva el área abierta de la garganta y añade resistencia local al desgaste en posiciones seleccionadas.
Vertical describe la orientación del inserto; tungsteno identifica el material resistente al desgaste del inserto. Es, por tanto, una construcción distinta de un segmento de caída con diamante de ancho completo, aunque ambos sean formas de protección contra el subcorte.

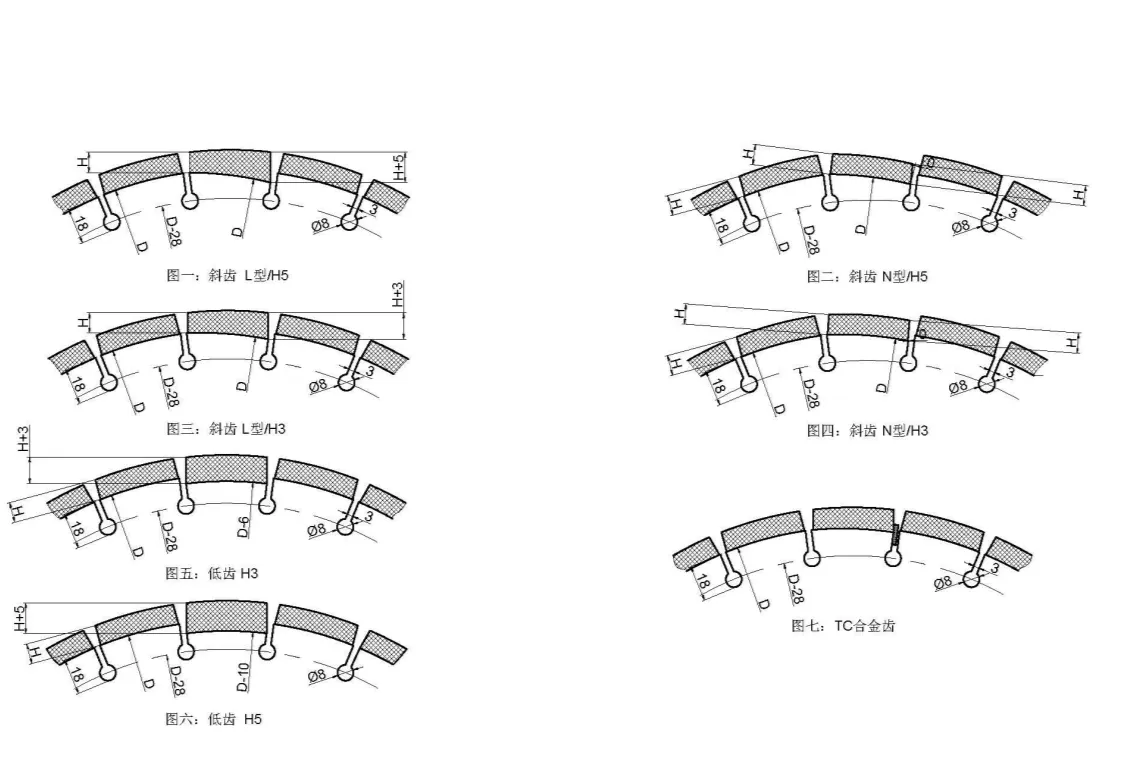

Cómo se leen los planos de los dientes de protección
El plano hace una distinción importante para las compras. Los protectores inclinados L y N, los protectores bajos y los dientes de aleación TC apuntan todos al socavado del alma, pero no son el mismo componente. H3 y H5 y las cotas dimensionales pertenecen al plano aprobado de esa familia de discos; deben fijarse junto con el diámetro, el espesor del alma, la disposición de los segmentos y el plan de unión, y no tratarse como dimensiones universales.
Segmento de caída frente a inserto vertical de tungsteno
| Campo | Segmento profundo, de caída o en cuña | Inserto vertical intermitente de tungsteno |
|---|---|---|
| Construcción básica | La geometría del segmento con diamante o resistente al desgaste se extiende por debajo de la línea normal del borde | Elementos angostos de desgaste de tungsteno insertados en posiciones seleccionadas de la garganta |
| Cobertura | Cobertura amplia o integrada alrededor de la raíz de un segmento | Blindaje localizado en puntos repetidos de alto desgaste |
| Identificador visible | Un protector llega visiblemente más hondo hacia el centro del disco | Pequeños insertos angostos aparecen de forma intermitente junto a gargantas seleccionadas o dentro de ellas |
| Relación con la garganta | La geometría del protector puede estrechar parte del espacio abierto del borde | La disposición intermitente conserva la mayor parte de la vía abierta de la garganta |
| Plano de producción | Altura, ancho y separación del protector, matriz y ruta de unión | Cantidad, posición, dimensiones, material y ruta de fijación de los insertos |
Ninguna de las dos arquitecturas es automáticamente la respuesta de gama alta para todos los discos. El programa correcto sigue la plataforma de la sierra, el diámetro, el sustrato, la carga de lodo esperada, el modo de corte y la muestra aprobada. Algunos discos pesados para asfalto combinan segmentos de caída e insertos de tungsteno cuando el diseño necesita tanto una cobertura amplia de la raíz como un blindaje localizado del alma.
Qué pueden identificar los compradores en las fotos del producto
Una foto suele bastar para establecer si un disco usa un protector más profundo, una cuña o un inserto intermitente. La especificación final del pedido repetido sigue saliendo del disco viejo, de la interfaz de la brida y del plano aprobado, porque las fotografías frontales no muestran la profundidad del protector, la matriz ni la calidad de la fijación.
El ligante, la garganta, la fijación y la protección resuelven problemas distintos
| Sistema | Función principal |
|---|---|
| Ligante del diamante | Controla el desgaste de la matriz y la exposición de diamante nuevo |
| Geometría de la garganta | Da espaciamiento y una vía para el lodo, los residuos, el agua o el aire |
| Fijación del segmento | Transfiere la carga de corte entre el segmento y el alma |
| Protección contra el subcorte | Coloca una reserva de desgaste de sacrificio delante de la zona vulnerable del alma de acero |
Un ligante duro, orientado a la abrasión, no sustituye la protección contra el subcorte. Las gargantas anchas o inclinadas tampoco la sustituyen. Un programa profesional para asfalto o concreto fresco alinea el ligante, la garganta, la fijación y el protector como un solo sistema de disco.
Dónde se usan estos sistemas
- Asfalto: el lodo abrasivo sostenido y los cortes lineales largos hacen de la protección de la raíz un requisito de diseño central.
- Concreto fresco: la arena suelta y el agregado mal ligado crean un entorno de corte abrasivo. Los programas de sierras de piso de alta potencia pueden usar insertos verticales o protectores más profundos.
- Asfalto sobre concreto: el disco atraviesa capas con distintas exigencias de matriz y de desgaste.
- Concreto abrasivo, bloque, firme de nivelación y arenisca: las partículas libres pueden crear la misma trayectoria localizada de desgaste del alma.
La guía técnica de Diamond Vantage también identifica la región de fijación del segmento como la principal zona de subcorte y trata el diseño de la protección como parte de la selección del material y de la máquina.
Inspección en campo: retire el disco antes de que desaparezca la raíz
- Inspeccione el acero inmediatamente debajo y al lado de los segmentos, no solo la altura de diamante restante.
- Observe si hay una ranura, un rebaje en forma de media luna o un perfil de acero de filo de cuchillo en posiciones repetidas.
- Compruebe si los protectores se desgastan de manera uniforme alrededor del borde; una pérdida de un solo lado puede apuntar a problemas de avance, alineación, enfriamiento o interfaz con la máquina.
- Mantenga el flujo de agua especificado en los programas en húmedo para que el lodo salga de la ranura de corte en lugar de recircular.
- Ajuste el diámetro del disco, las RPM máximas, el avance y la profundidad de corte a la configuración aprobada de la sierra.
Una RFQ que parte del comprador
Los compradores no necesitan elegir cada dimensión de la protección antes de contactar a Zhonghuan. Empiece con la información que ya tiene:
- Tipo de sierra o modelo de la máquina
- Diámetro del disco y orificio central, o una foto del disco viejo
- Qué corta el proyecto: asfalto, concreto fresco, pavimento en capas u otro material abrasivo
- Profundidad de corte aproximada y cantidad del pedido
Usamos esos datos para ajustar el ligante, la garganta, el segmento principal, el protector de caída o en cuña o el inserto vertical intermitente de tungsteno, y luego devolvemos el plano y la ruta de aprobación de muestras. Envíe el proyecto por medio de la RFQ de ingeniería de Zhonghuan.
