El arreglo ordenado es una arquitectura interna
Estas referencias técnicas muestran la exposición regular en la superficie y las variantes de perfil. Apoyan la comunicación de la RFQ, pero no reemplazan la evidencia del proceso ni del corte transversal.

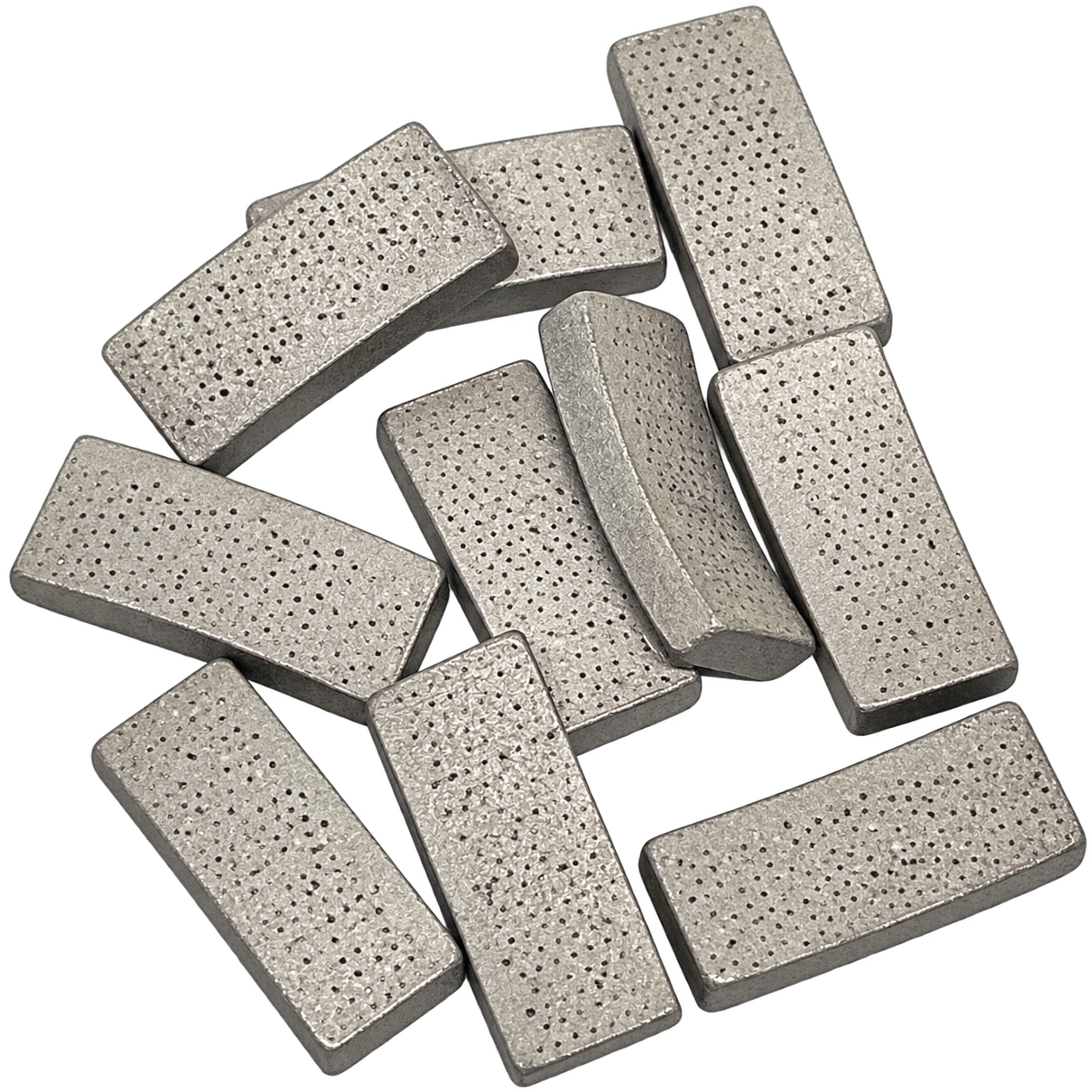

Segmentos de corona posicionados por patrón
Una exposición regular en la superficie puede ser compatible con una colocación ordenada, pero la especificación de producción también debe confirmar el arreglo tridimensional en toda la profundidad útil.
- Patrón de exposición regular
- Segmentos curvos para coronas
- Se requiere evidencia en toda la profundidad

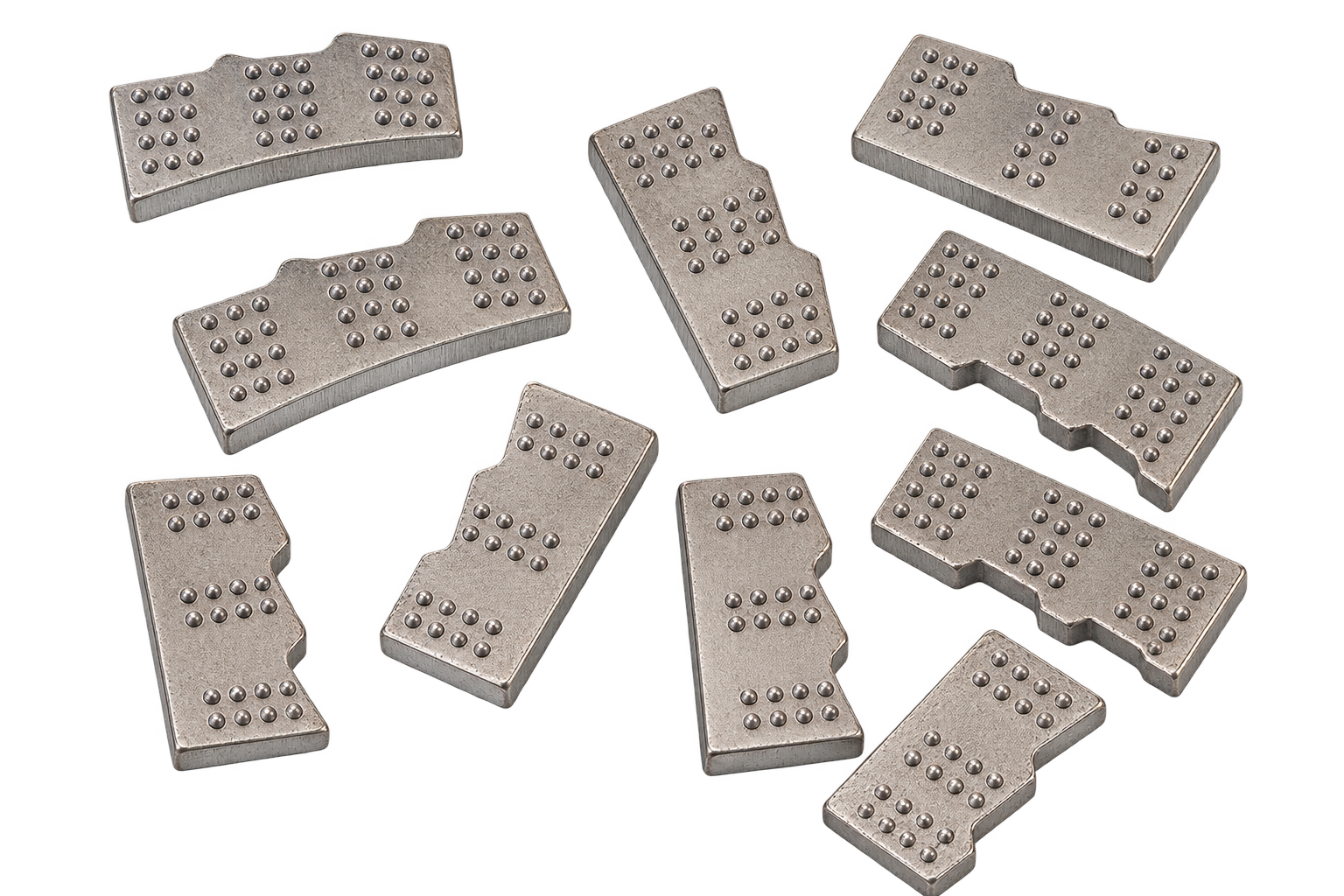

Variantes de perfil con exposición regular del diamante
Las muescas del perfil y las posiciones del diamante son dos capas de diseño distintas. Apruebe por separado la geometría lateral y el mapa interno de colocación.
- Variantes de perfil
- Exposición regular del diamante
- Aprobación en dos ejes
Colocación frente a geometría: la distinción central
Los términos tipo ARIX, de posicionamiento por patrón y de matriz ordenada describen la colocación del diamante dentro de la matriz del ligante metálico. No son geometría del segmento. La geometría del segmento describe el cuerpo visible y el perfil de la cara de trabajo: plano, turbo, en techo, Great Wall, con parte superior punteada, cuña cónica y otras formas controladas por plano.
Los dos ejes pueden combinarse de forma independiente. Un segmento de perfil en techo puede usar diamantes aleatorios, uniformes u ordenados. Un segmento de matriz ordenada puede tener un perfil plano, en techo u otro perfil aprobado. Mantenga el perfil y la colocación en líneas separadas de la RFQ.
1. Distribución aleatoria
Los diamantes se mezclan con el polvo metálico sin controlar las coordenadas individuales. Un proceso bien controlado puede producir de todos modos un segmento profesional utilizable, pero los cúmulos y huecos locales son más probables que con una distribución administrada de manera deliberada. La colocación aleatoria es una descripción de fabricación, no un veredicto de calidad automático; la correspondencia del ligante y el desempeño de la muestra siguen siendo decisivos.
2. Distribución uniforme
La distribución uniforme controla la concentración media y la dispersión a través de la mezcla. Cada zona busca recibir una población de diamantes similar, aunque las coordenadas de cada cristal quedan sin asignar. Es una arquitectura práctica para muchos programas profesionales, porque puede ofrecer una exposición repetible sin los pasos adicionales de colocación de una matriz ordenada.
3. Matriz ordenada o posicionada
La colocación ordenada controla las coordenadas, las capas o el espaciamiento planeados de los diamantes antes de consolidar el segmento. El objetivo de ingeniería es un reparto de carga más uniforme, una exposición predecible y menos zonas sin diamante a medida que el ligante se desgasta. La descripción oficial de Tyrolit sobre TGD trata de manera similar la distribución del grano, la carga equilibrada, el enfriamiento y el autoafilado como un sistema conectado, no como una forma visible del segmento.
No publique un multiplicador universal de vida útil ni de velocidad. El beneficio cambia con el agregado del concreto, el refuerzo, el ligante, el tamaño de grano, la concentración, el perfil, el ancho del segmento, el agua, las RPM, el torque y el avance.
Cómo verificar el arreglo
- Evidencia del proceso: método de colocación, plan de capas y controles de producción.
- Evidencia de la sección: un mapa de capas aprobado o un corte transversal que muestre la profundidad y el espaciamiento, y no solo los puntos de la superficie.
- Evidencia de la muestra: velocidad de perforación repetible, comportamiento al pasar por la varilla y desgaste frente a la muestra firmada.
- Evidencia del lote: dimensiones, identificación del ligante y verificaciones de colocación ligadas al lote de producción.
Una parte superior punteada o con hoyuelos, por sí sola, prueba únicamente un rasgo visible de la superficie. Puede ser compatible con una colocación ordenada, pero no es evidencia suficiente de un arreglo tridimensional.
Colocación ordenada dentro de un sistema para concreto armado
El acero de refuerzo añade corte dúctil, calor e impacto a la remoción abrasiva del mineral. La colocación ordenada puede ayudar a repartir la carga entre los puntos de corte disponibles, pero no puede rescatar un ligante vidriado, una unión débil, un flujo de agua deficiente, una excentricidad excesiva ni una configuración incorrecta de la máquina. Los sistemas de perforación con corona de Hilti coordinan de forma activa la velocidad, el torque y el flujo de agua; Husqvarna exige baja vibración y limita la excentricidad radial en los segmentos de diamante. El desempeño en campo es el resultado de un sistema.
Especificación OEM
Segmento de corona diamantada para perforación húmeda en concreto armado. Perfil del segmento: en techo, plano o alternativa aprobada, controlado por plano. Colocación del diamante: matriz ordenada tridimensional controlada, especificada por separado del perfil. Indique la dirección del grado de diamante, el rango de tamaño de grano, la concentración objetivo, la dirección del ligante y las dimensiones del segmento. Proporcione evidencia del proceso de colocación y un corte o referencia de capas aprobado. Valide la muestra y el lote de producción con el avance de perforación, el paso por la varilla, el desgaste del segmento y el costo por barreno aceptado.
Envíe a Zhonghuan el sustrato, el agregado, el refuerzo, el diámetro, la profundidad, la potencia de la máquina, las condiciones del agua y una muestra de referencia. Le devolvemos la arquitectura de colocación, el perfil, el ligante y el plan de muestras propuestos para su confirmación de ingeniería.
