Un démolisseur lourd exige un burin qui conserve sa pénétration tout en résistant aux chocs répétés au niveau du tranchant et de l’emmanchement. Le Hilti TE-HX FM 40 associe une extrémité plate auto-affûtante à un emmanchement TE-H destiné à une plateforme de machines définie. Pour les entreprises et les distributeurs, l’usure du tranchant, l’ajustement de la queue et la régularité du travail déterminent la valeur réelle du produit.
Nous examinons les caractéristiques publiées et les photographies fournies pour en tirer des critères concrets de sélection d’une gamme de burins de démolition haut de gamme.
Les caractéristiques du TE-HX FM 40
| Caractéristique | TE-HX FM 40 |
|---|---|
| Référence Hilti | 2254774 |
| Longueur totale | 400 mm |
| Largeur du tranchant | 38 mm |
| Emmanchement | TE-H (Hilti HEX 28) |
| Machines indiquées | TE 3000 de troisième génération ; démolisseurs H28 à dispositif de serrage |
| Extrémité de travail | Burin plat auto-affûtant |
| Applications publiées | Démolition de béton, briques et blocs ; saignées dans le béton |
400 mm désigne la longueur, 38 mm la largeur du tranchant et HEX 28 l’emmanchement. Ces trois dimensions doivent rester distinctes. Les valeurs d’environ 15,7 in et 1,5 in sont des conversions arrondies. Hilti : dimensions et référence du FM 40 · Hilti : emmanchement et applications
Partir du béton, du travail et du démolisseur
Les granulats durs augmentent les contraintes d’usure ; les armatures peuvent interrompre la propagation des fissures. Une saignée localisée et la démolition de volumes importants demandent aussi une maîtrise différente. Il faut donc choisir la plateforme de machine et le régime de percussion avant la largeur et la portée du burin.
Un tranchant plat aide à délimiter une ligne de démolition et à détacher des bandes de matériau. Une pointe concentre autrement le contact initial ; un burin large de décapage répond à un autre travail d’enlèvement. Pour le béton armé, suivre le plan de démolition et employer une méthode adaptée à l’acier mis à nu. Le profil du burin se choisit en fonction de ces conditions.
Ce que montrent le creux longitudinal et les reliefs latéraux

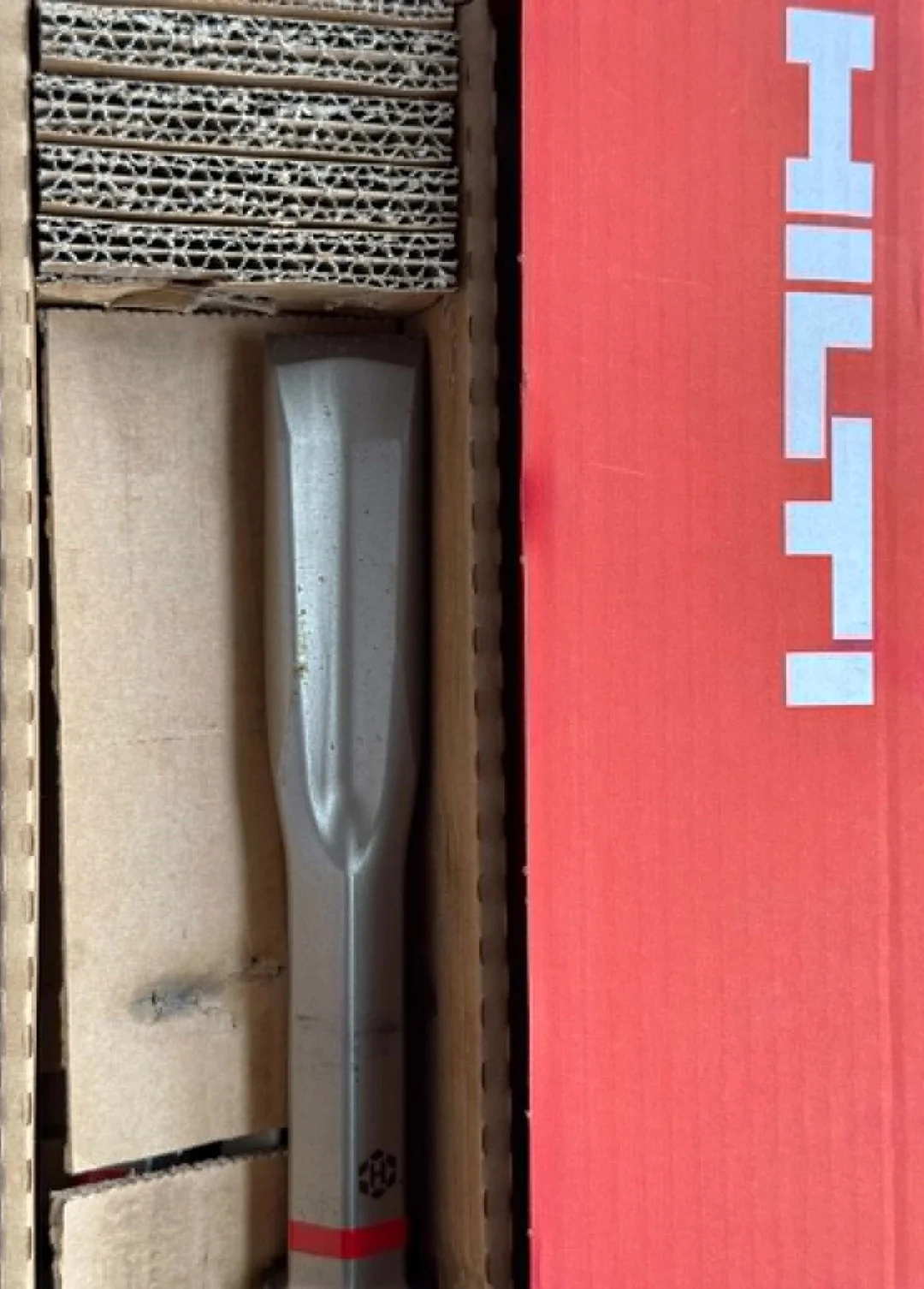

Le gros plan montre une face creusée allongée, bordée de parties latérales en relief, qui rejoint un tranchant plat large et approximativement droit. La tête se raccorde progressivement au corps. Il s’agit d’une section de travail au profil défini.
Sur le plan mécanique, les zones en relief et en creux modifient la répartition des contacts pendant la pénétration et l’usure. Un profil auto-affûtant vise à conserver une forme de travail efficace à mesure que l’acier se consomme. L’intérêt est de maintenir l’engagement avec moins d’interruptions pour l’entretien du tranchant. Le creux seul ne démontre ni gain d’énergie de frappe ni réduction garantie du coincement.

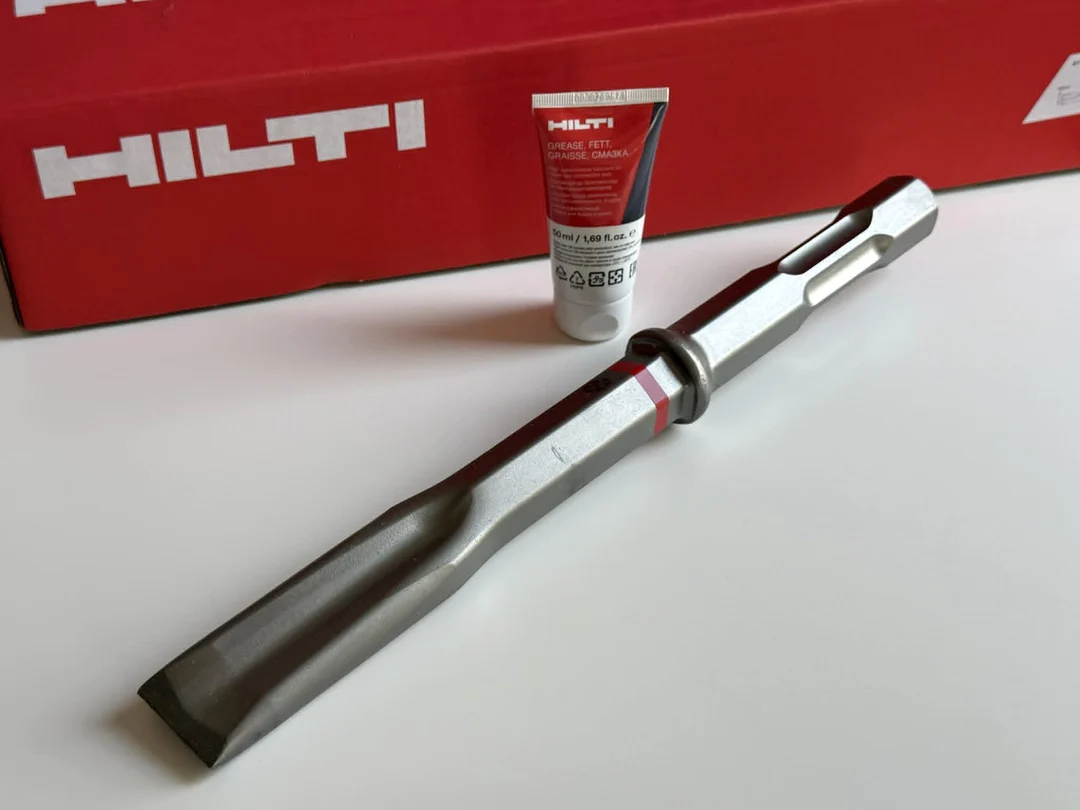

Évaluer ensemble le tranchant, les côtés, la face opposée et la transition. La photo de l’outil neuf montre sa forme initiale ; un essai d’usure contrôlé montre combien de temps cette forme reste utile.
Trempe par induction : résistance à l’usure et ténacité aux chocs
Hilti cite la trempe par induction parmi les caractéristiques de cette famille de burins et l’associe à la résistance au matage en champignon, à l’usure et à la flexion. Le chauffage par induction et le cycle de trempe concernent l’acier ; ils constituent un paramètre distinct de la géométrie visible. Hilti : caractéristiques du TE-HX FM
Une spécification OEM doit définir le comportement attendu du tranchant, du corps, du raccordement à la collerette et de l’extrémité de frappe. La dureté doit soutenir la résistance à l’usure tout en préservant la ténacité nécessaire aux chocs répétés. Nuance, zones de traitement et limites de réception appartiennent à la spécification approuvée. La couleur de surface et les marquages ne donnent pas ces exigences.
HEX 28 : la compatibilité dépend de toute la géométrie de retenue
Hilti indique un emmanchement TE-H (Hilti HEX 28) pour le TE 3000 de troisième génération ou les démolisseurs H28 à dispositif de serrage. La génération et le type de retenue doivent accompagner cette indication de compatibilité. Hilti : compatibilité machine

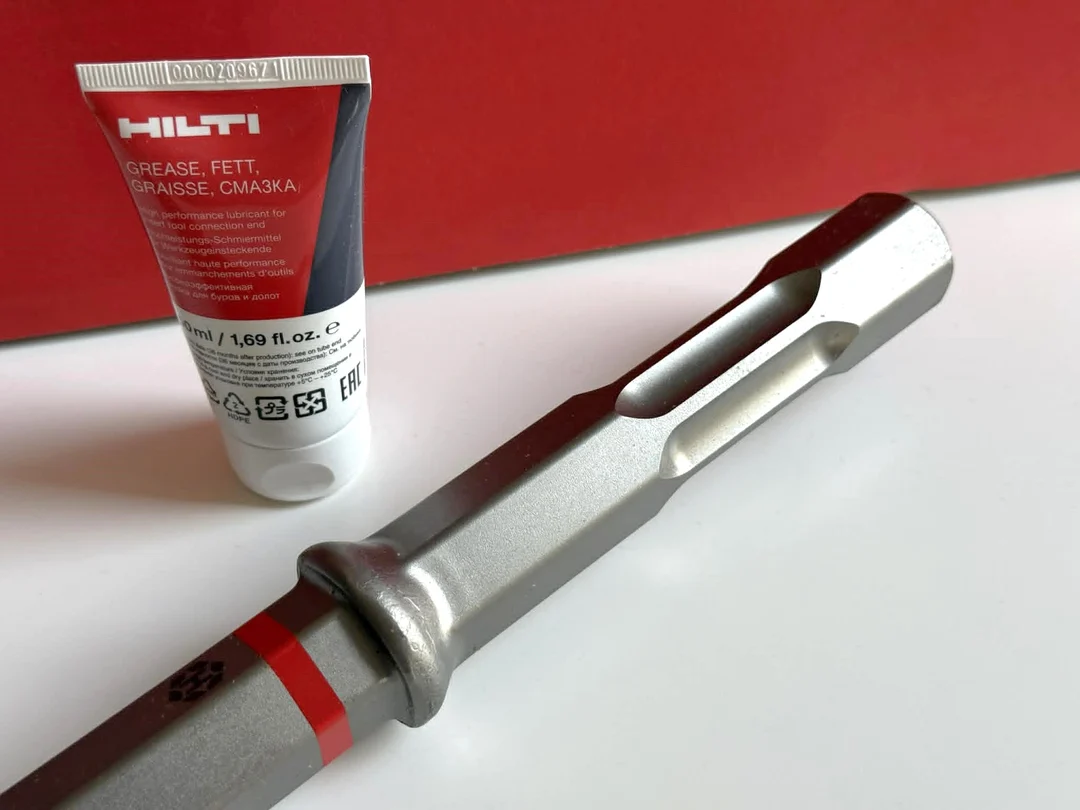

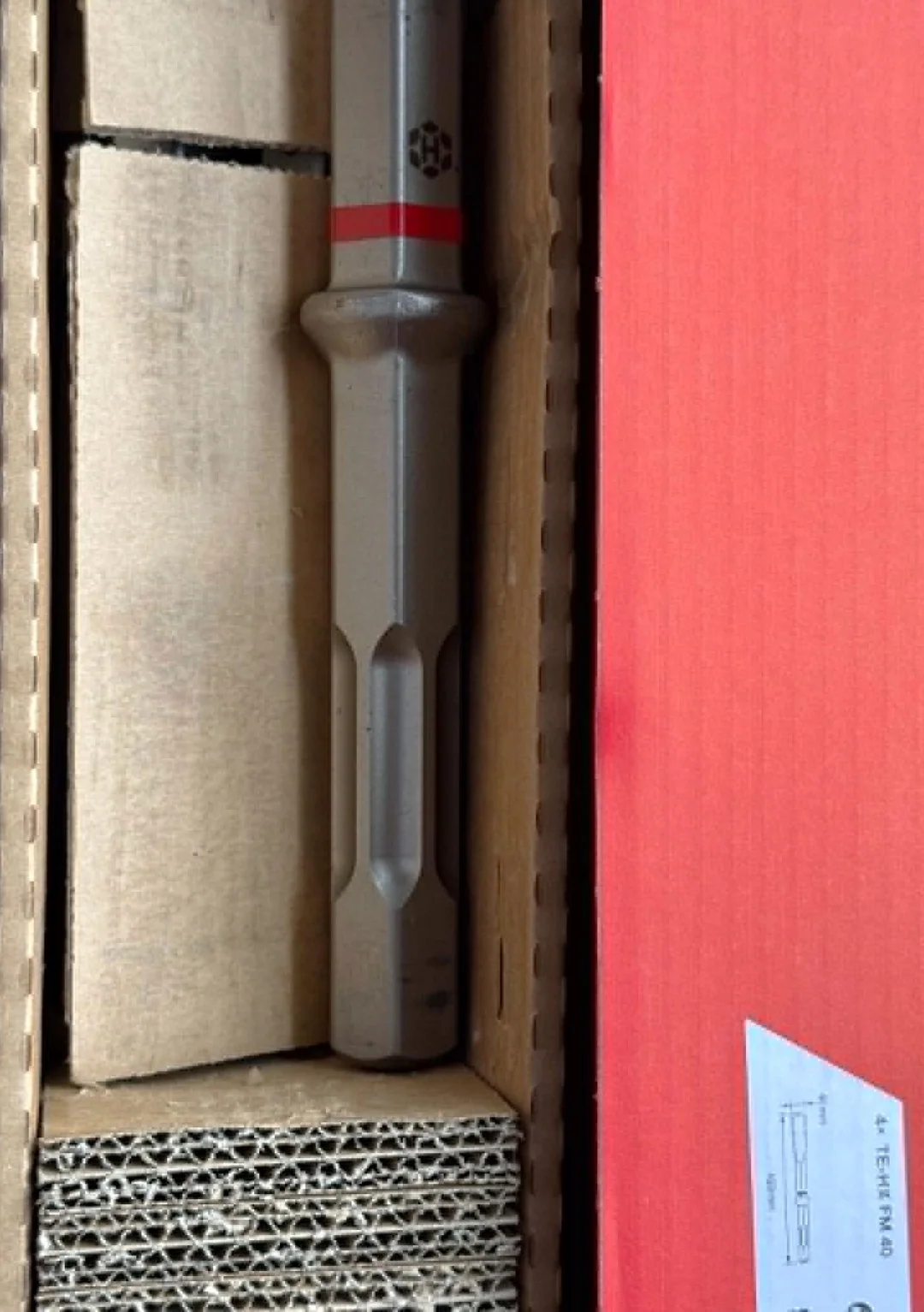

Les photos montrent une queue hexagonale avec des creux longitudinaux et une collerette saillante. Un plan OEM doit préciser la cote sur plats, la longueur d’insertion, la position et les dimensions de la collerette, les creux et les détails de l’extrémité de frappe. Une cote hexagonale nominale ne définit pas, à elle seule, l’ajustement complet.
TE-H / HEX 28 et SDS-Max sont des interfaces différentes. Leurs systèmes de retenue ne sont pas directement interchangeables. Si seule la mention « TE 3000 » ou « hexagonal 28 mm » apparaît, confirmer le modèle exact, la génération et le porte-outil avant de commander.
Définir une alternative OEM haut de gamme selon le défaut rencontré
Chez Zhonghuan Tools, notre programme de burins haut de gamme associe l’acier au chrome-molybdène 42CrMo, un traitement thermique adapté à l’application et une géométrie de travail définie. Nous partons de la machine et du travail pour fixer dimensions, marquage et emballage et assurer une fourniture d’usine reproductible.
Si le tranchant s’arrondit vite, examiner le profil d’usure et le traitement de la zone active. En cas de flexion permanente ou de rupture, examiner section du corps, transitions, percussion et ténacité. Si l’insertion ou le retrait deviennent difficiles, examiner interface, retenue, usure et entretien. Chaque symptôme appelle une décision de spécification différente.
Pour un projet HEX 28, nous examinons le plan complet de l’emmanchement et validons l’ajustement d’un échantillon avant de confirmer la compatibilité de fourniture. Notre spécification 42CrMo décrit notre propre programme ; la page publique Hilti ne permet pas d’attribuer cette même nuance à Hilti.
Comparer le travail accompli et les interruptions
Utiliser le même démolisseur, le même support, la même méthode et une tâche d’enlèvement définie. Relever le matériau retiré, le temps productif, le temps de dégagement ou de changement d’outil, l’état du tranchant et l’usure de l’emmanchement. Maintenir des conditions comparables de béton, de granulats et d’armatures.
Coût par tâche terminée = (coût du burin affecté à la tâche + coût de la main-d’œuvre et de la machine pour le temps total) ÷ nombre de tâches terminées et acceptées. Inclure dégagement, changement et entretien. Les distributeurs et les entreprises disposent ainsi d’un critère concret au-delà de l’aspect de l’outil neuf.
Questions fréquentes
Le Hilti TE-HX FM 40 est-il un burin SDS-Max ?
Il utilise TE-H (Hilti HEX 28), un emmanchement différent de SDS-Max. Faire correspondre toute la queue et le système de retenue à la machine.
Quelles sont les dimensions du TE-HX FM 40, référence 2254774 ?
Les dimensions métriques publiées sont 400 mm de longueur totale et 38 mm de largeur de tranchant. HEX 28 désigne l’emmanchement, pas la largeur de lame.
Convient-il à tous les Hilti TE 3000 ?
Hilti indique le TE 3000 de troisième génération et les démolisseurs H28 à dispositif de serrage. Confirmer la génération et le porte-outil avant la commande.
Auto-affûtant signifie-t-il que le tranchant ne s’use jamais ?
L’acier continue de se consommer. Le profil est conçu pour conserver une forme utile au fil de l’usure et limiter les remises en état répétées du tranchant en service normal.
Les photos permettent-elles de connaître l’acier ou la dureté exacte ?
Les photos montrent géométrie, aspect de surface et marquages. La nuance, le traitement thermique et les positions de mesure de dureté doivent provenir de la spécification du produit.
Développer une gamme de burins plats haut de gamme avec notre usine
Envoyez le modèle du démolisseur, le matériau visé, les dimensions et la quantité. Ajoutez une photo de référence ou un échantillon si disponible. Nous examinerons l’ajustement et le profil de travail, puis proposerons une spécification haut de gamme, un plan d’échantillonnage et un emballage OEM.
