Les applications du Milwaukee M/2
Les Milwaukee M/2 SDS-Plus à deux taillants associent une pointe carbure profilée, des arêtes soutenues et des goujures variables pour le béton courant. Les images du 48-20-7490 montrent tête, goujures, tableau d’application et cinq dimensions : une base technique plus utile qu’une simple silhouette de produit.

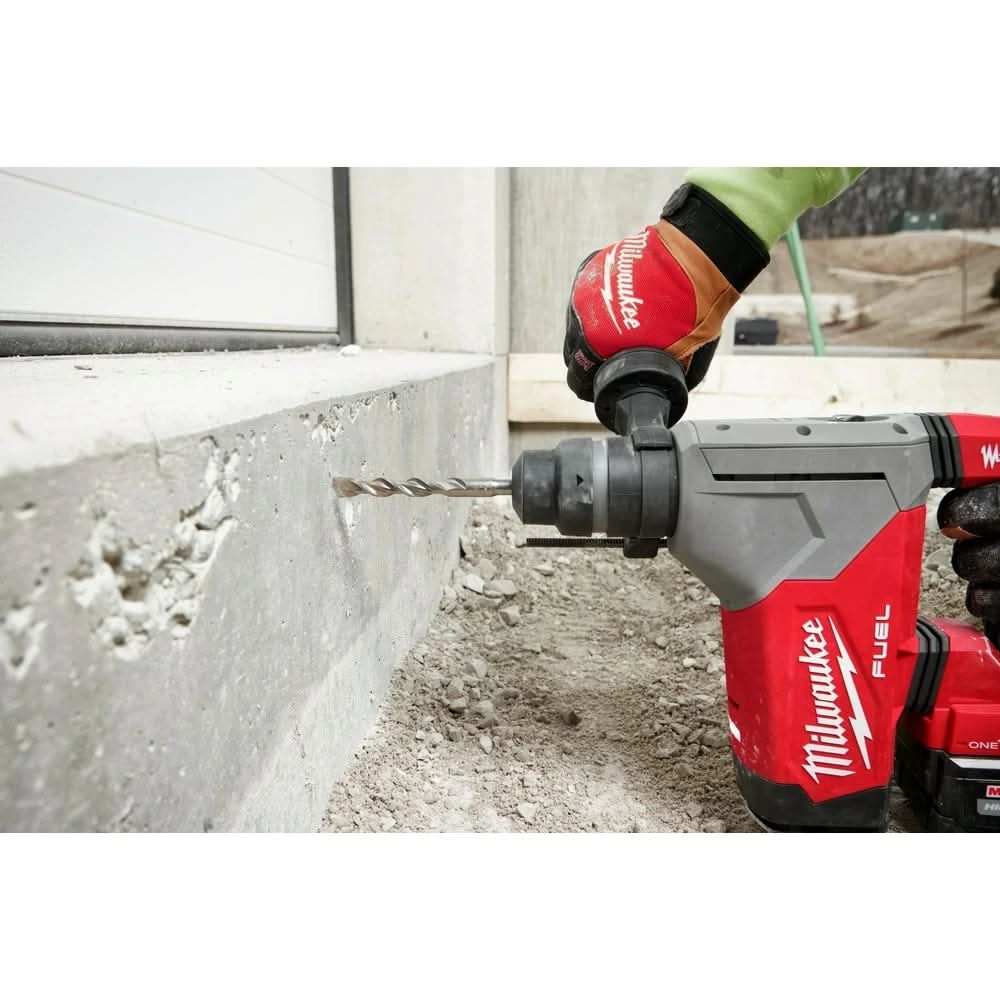

Le choix commence par le support et le contact probable avec les armatures, puis par le perforateur SDS-Plus, le diamètre et la profondeur. Les ancrages dans la brique ou les blocs sollicitent différemment le foret des granulats durs et des traversées d’armatures prévues. Respectez la capacité de la machine et la géométrie du trou prescrite pour l’ancrage.
Pointe de centrage et points de fragmentation : deux fonctions
Milwaukee distingue la pointe de centrage des Breaker Points sur sa fiche du kit M/2. La pointe centrale aide à positionner le trou ; les points de fragmentation modifient le contact le long du profil carbure.
Notre lecture mécanique : de petites zones de contact décalées concentrent la percussion initiale dans des zones de rupture locales. La rotation engage successivement différentes parties du profil dans du matériau neuf. Le béton subit ainsi plusieurs actions locales, au lieu d’être travaillé uniquement par une arête droite continue en forme de burin.

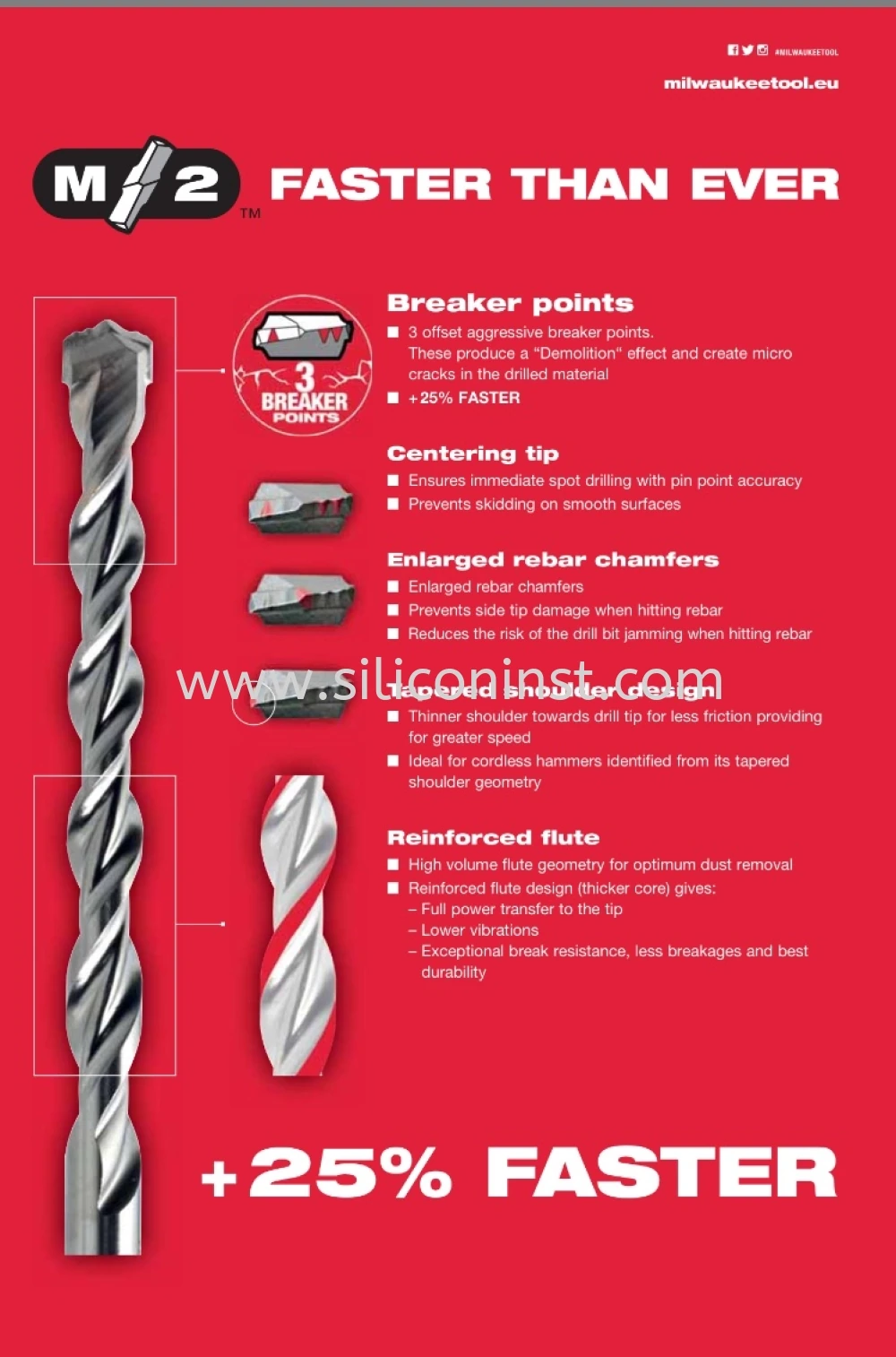

La fiche européenne fournie et la description M2 européenne indiquent trois brise-copeaux. Trois points de fragmentation ne sont pas trois branches radiales de coupe. M/2 reste à deux taillants ; nombre de reliefs, d’arêtes principales et de pièces carbure sont des données distinctes.
Rebar Guards : protection des arêtes et choix d’application
Rebar Guards désigne une géométrie protectrice de la tête. Le document européen décrit des chanfreins agrandis destinés à réduire les dommages latéraux de la pointe lors d’un impact sur armature. La fragilité du coin carbure et son soutien local comptent lorsque la tête rencontre un obstacle dur de façon dissymétrique.

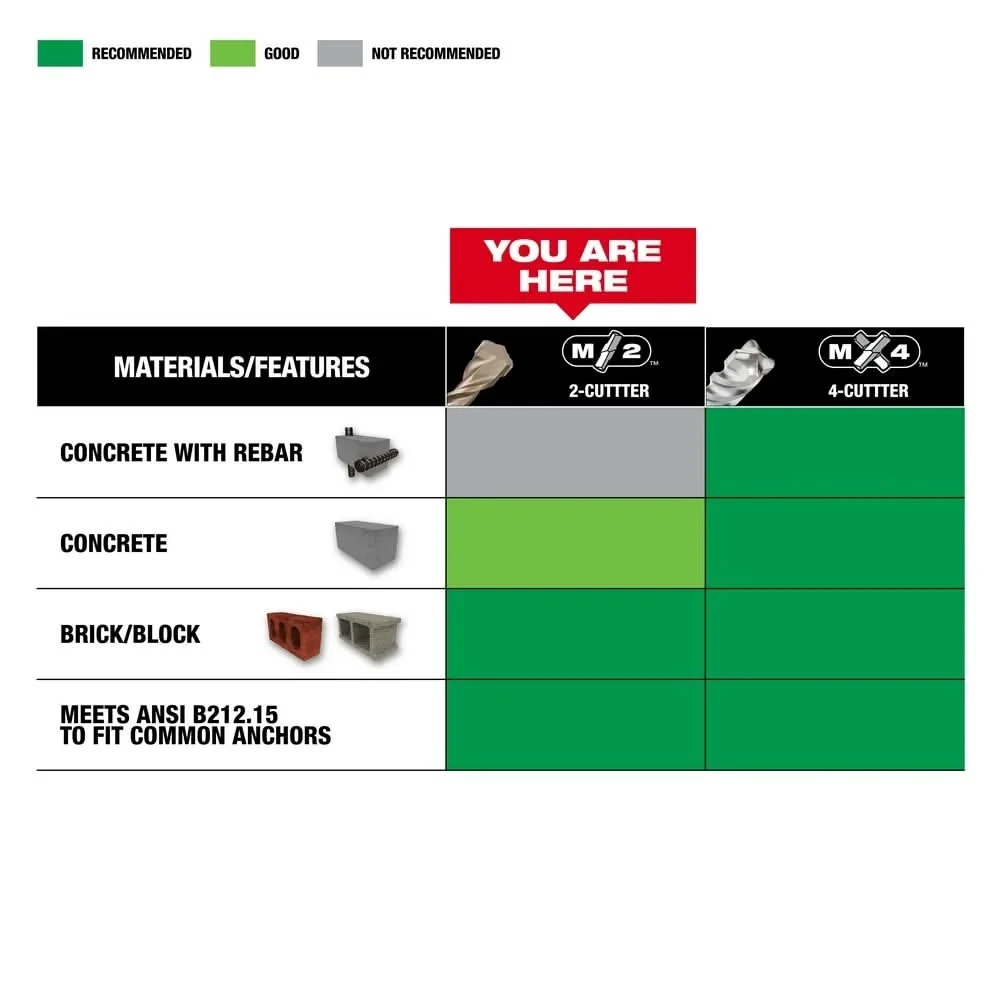

Cette protection se lit avec le tableau fourni : M/2 est classé pour brique, blocs et béton courant ; la ligne béton avec armatures recommande MX4 et indique M/2 comme non recommandé. Améliorer la résistance à une rencontre avec l’acier diffère du choix d’une gamme pour traverser régulièrement les armatures.
Pour le béton armé prévu au projet, comparez la configuration MX4 exacte ou une autre tête dédiée selon référence, diamètre et perforateur. Suivez les positions de perçage et le plan de coupe des armatures approuvés pour le chantier.
Goujures variables, épaulement effilé et noyau renforcé

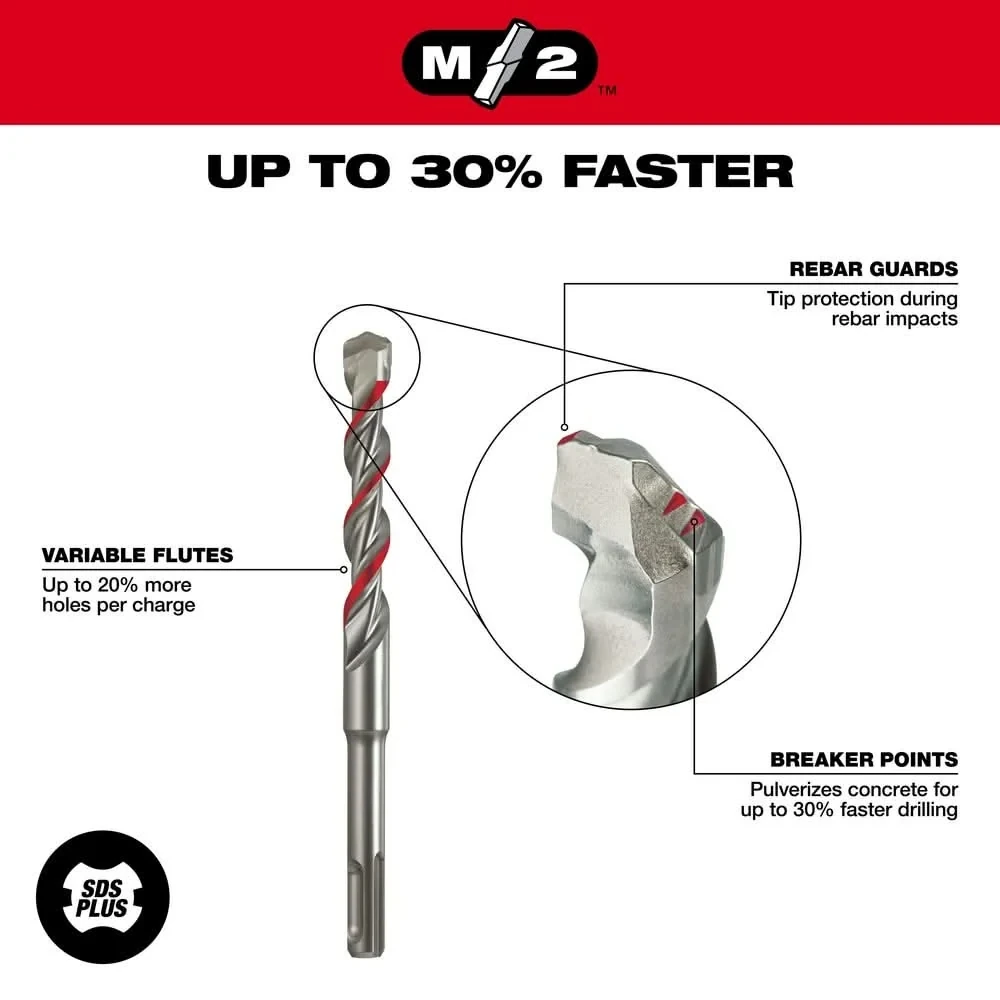

La description américaine M/2 relie les goujures variables à l’évacuation et à la productivité sans fil. Les documents européens citent aussi un épaulement effilé et un noyau plus épais. Le tracé rouge du graphique souligne le trajet d’évacuation.
Ces éléments traitent des pertes différentes : l’épaulement règle le dégagement derrière la tête, les goujures offrent le volume de transport et le noyau transmet percussion et couple. Les débris compactés imposent de rebroyer des matériaux déjà fragmentés et augmentent la résistance. Le dessin doit associer un noyau soutenu à un volume d’évacuation suffisant, surtout en grande longueur utile.
L’énergie passe du perforateur au carbure par l’emmanchement, le corps acier et l’assemblage. Une goujure renforcée ne définit seule ni acier, ni traitement thermique, ni paramètres de liaison : ils figurent sur le plan de fabrication. L’évacuation complète l’aspiration et le nettoyage exigé pour l’ancrage.
Repères d’usure et diamètre des trous d’ancrage
Milwaukee décrit les Wear Mark Indicators comme une aide pour reconnaître le seuil d’usure où le foret ne répond plus à l’exigence ANSI de diamètre concernée. Le tableau fourni cite ANSI B212.15 pour les dimensions usuelles des trous d’ancrage.
Il s’agit de tenue du diamètre : une arête peut encore fragmenter le béton alors que l’usure périphérique a déjà modifié le diamètre effectif. La réception doit relier diamètre nominal, méthode de mesure convenue et limite d’usure. Diamètre, profondeur d’ancrage et nettoyage suivent les instructions de l’ancrage choisi.
Utilisez le repère comme déclencheur de contrôle, puis confirmez le diamètre avec le calibre convenu avant de poursuivre les trous d’ancrage.
Lire les gains de 30%, 25% et 20% dans leur contexte
Les graphiques américains indiquent jusqu’à 30% de vitesse supplémentaire et jusqu’à 20% de trous en plus par charge. Le catalogue américain 2019 utilise ces chiffres M/2 ; la description actuelle met toujours en avant les trous par charge.
Le graphique européen annonce 25% de vitesse supplémentaire. Le catalogue britannique 2024 situe ce comparatif face à la génération précédente. Ce sont des références fabricant séparées, pas des pourcentages à additionner ni des mesures réalisées par Zhonghuan.
Pour comparer les échantillons, maintenez diamètre, longueur utile, perforateur, batterie, béton et profondeur identiques. Mesurez séparément le temps par trou terminé et le nombre de trous par charge. Un gain de vitesse n’équivaut pas automatiquement à la même réduction proportionnelle d’énergie par trou.
Kit 48-20-7490 et forets individuels 48-20-7410/7411

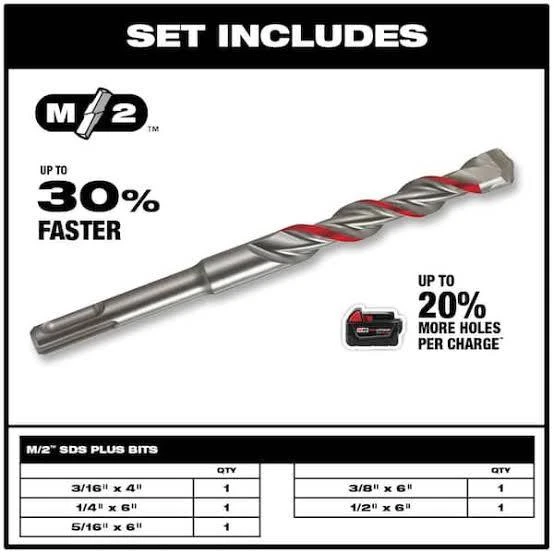

La fiche actuelle 48-20-7490 et le graphique fourni présentent les cinq forets suivants. Les indications signifient diamètre × longueur totale, à raison d’une pièce par dimension.
Le 48-20-7411 individuel mesure 3/16 in de diamètre, 4 in de longueur utile et 6 in de longueur totale. Sa cote intermédiaire de 4 in diffère de la longueur totale de 4 in du 48-20-7410 plus court.
La référence du kit reste distincte des références unitaires : 48-20-7490 désigne un assortiment, pas un seul diamètre et une longueur. La matrice suit la fiche américaine actuelle et le catalogue 2021. Vérifiez sa concordance avec le conditionnement livré lors de la commande.
| Diamètre | Diamètre métrique | Longueur totale indiquée | Quantité |
|---|---|---|---|
| 3/16 in | 4,7625 mm | 4 in · 101,6 mm | 1 |
| 1/4 in | 6,35 mm | 6 in · 152,4 mm | 1 |
| 5/16 in | 7,9375 mm | 6 in · 152,4 mm | 1 |
| 3/8 in | 9,525 mm | 6 in · 152,4 mm | 1 |
| 1/2 in | 12,7 mm | 6 in · 152,4 mm | 1 |
| Référence unitaire | Diamètre | Longueur utile | Longueur totale |
|---|---|---|---|
| 48-20-7410 | 3/16 in · 4,7625 mm | 2 in · 50,8 mm | 4 in · 101,6 mm |
| 48-20-7411 | 3/16 in · 4,7625 mm | 4 in · 101,6 mm | 6 in · 152,4 mm |
Fabrication allemande et anciennes annonces 44 Magnum
Le graphique de tête fourni porte German Made, et les catalogues M2 européens indiquent une fabrication allemande. L’origine se rattache à la référence régionale et au lot choisis. La marque seule ne définit ni usine, ni relation OEM, ni nuance de carbure.
Certaines annonces de marché mentionnent aussi l’ancien nom 44 Magnum, diverses finitions et des dimensions d’emballage. Ce sont des indices historiques ; la fiche actuelle du fabricant identifie 48-20-7411 comme M/2. Comparez la référence exacte et ses spécifications actuelles, puis confirmez finition et origine sur l’échantillon marqué à l’achat.
Construire un comparatif OEM à partir de la structure
Chez Zhonghuan, nous traduisons la structure de référence en spécification pour notre propre programme SDS-Plus : support, contact attendu avec l’armature, machine, diamètre et longueur utile précèdent tête, carbure, acier et assemblage.
Un échantillon premium à deux taillants se contrôle sur symétrie de centrage, profil de fragmentation, soutien des chanfreins, logement carbure, couverture de liaison, faux-rond et calibrage. Les essais convenus mesurent position de départ, temps de perçage, usure, écaillage et tenue de tête. Une variante pour béton armé possède sa propre configuration et son plan d’échantillonnage.
| Solution proposée | Configuration à confirmer | Réception des échantillons |
|---|---|---|
| A — Deux taillants premium | Plaquette carbure autocentrante, arêtes soutenues, joint brasé et géométrie goujures/noyau adaptée | Position de départ, vitesse, calibrage, usure et tenue de plaquette |
| B — Variante béton armé | Notre tête carbure intégrale à quatre taillants assemblée à l’acier par soudage par résistance-friction, dimensions adaptées au perforateur | Contact avec armatures, intégrité de liaison et tenue du diamètre |
Envoyez-nous matériau, diamètre × longueur utile et quantité prévue, avec le perforateur ou une référence disponible. Une demande de devis OEM permet de confirmer construction, échantillons et emballage sous marque propre. Consultez notre gamme SDS-Plus et l’analyse distincte du Diablo à deux taillants.
Références officielles et images
Les six images sont des références Milwaukee fournies, avec graphiques américains du kit et fiche européenne. Leurs comparatifs restent rattachés au marché concerné ; les explications mécaniques sont notre interprétation technique. Application, géométrie et dimensions servent de références OEM, avec réception confirmée sur nos échantillons.
- Milwaukee 48-20-7490 — contenu actuel et caractéristiques M/2
- Milwaukee 48-20-7410 — 3/16 × 2 × 4 in
- Milwaukee 48-20-7411 — 3/16 × 4 × 6 in
- Milwaukee Europe — géométrie M2 deux taillants
- Catalogue Milwaukee US 2019 — comparatifs historiques
- Catalogue Milwaukee US 2021 — dimensions du kit
- Catalogue Milwaukee UK 2024 — caractéristiques, origine et base du comparatif
Questions fréquentes
Trois points de fragmentation font-ils un foret à trois taillants ?
Non. Les trois reliefs brise-copeaux sont placés sur un profil à deux taillants. Nombre de reliefs, arêtes principales et pièces carbure sont des données distinctes.
Les Rebar Guards rendent-ils M/2 équivalent à MX4 ?
Non. Ils protègent la tête lors de contacts difficiles. Le tableau fourni choisit MX4 pour le béton armé et indique M/2 comme non recommandé dans cette application.
Pointe de centrage et point de fragmentation sont-ils identiques ?
Leurs fonctions diffèrent. La pointe positionne le départ ; les points de fragmentation modèlent la rupture locale le long du profil de coupe.
Que signifie le repère d’usure pour l’acheteur ?
Milwaukee le décrit comme une aide pour reconnaître une usure au-delà de l’exigence ANSI de diamètre concernée. Vérifiez calibrage et instructions de l’ancrage ; le repère n’est pas un essai d’arrachement.
Les 4 in des 48-20-7410 et 7411 désignent-ils la même cote ?
Non. Le 48-20-7410 a 4 in de longueur totale et 2 in utiles ; le 48-20-7411 a 4 in utiles et 6 in au total. Les deux ont un diamètre de 3/16 in.
Pourquoi les images annoncent-elles 30% et 25% de vitesse en plus ?
Ce sont des références régionales distinctes du fabricant. Le catalogue britannique rapporte ses 25% à la génération précédente. Conservez la base et la génération de chaque chiffre.
M/2 est-il fabriqué en Allemagne ?
Le graphique de tête fourni et les catalogues M2 européens indiquent une fabrication allemande. Confirmez référence régionale et lot à partir du conditionnement et des marquages.
Que faut-il envoyer pour un devis OEM ?
Matériau, diamètre × longueur utile et quantité. Perforateur et référence aident à confirmer tête, matériaux, assemblage, critères d’échantillon et emballage sous marque propre.
