Lire le segment comme un système de coupe complet
Ces illustrations séparent profil visible, texture de face, voie d'eau et couronne brasée. Elles servent de références géométriques, pas de photos d'inspection usine.

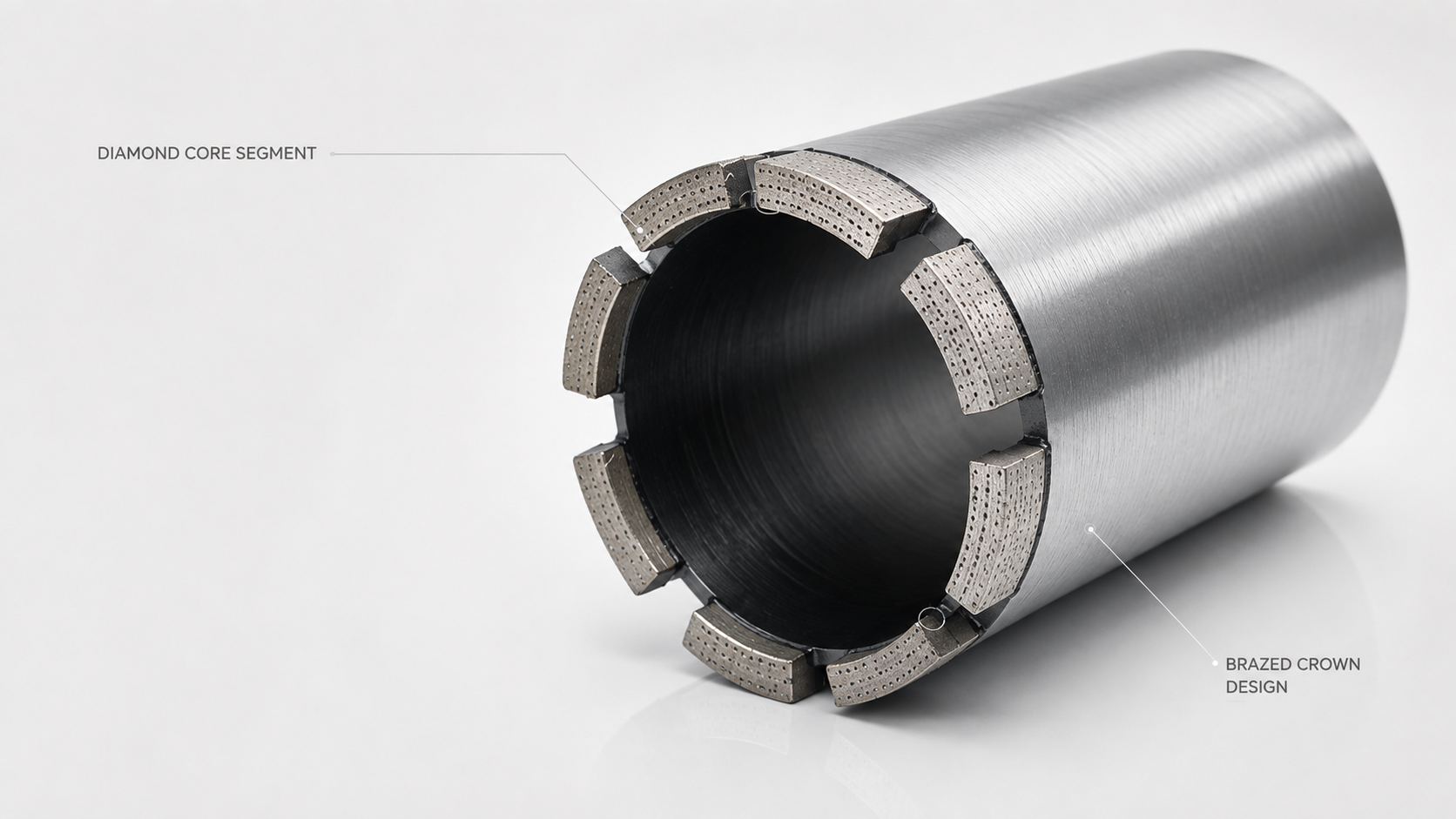

Position des segments sur le tube
La couronne montée permet de confirmer espacement, orientation et joint avant de discuter le profil supérieur.
- Couronne montée
- Espacement
- Position du joint

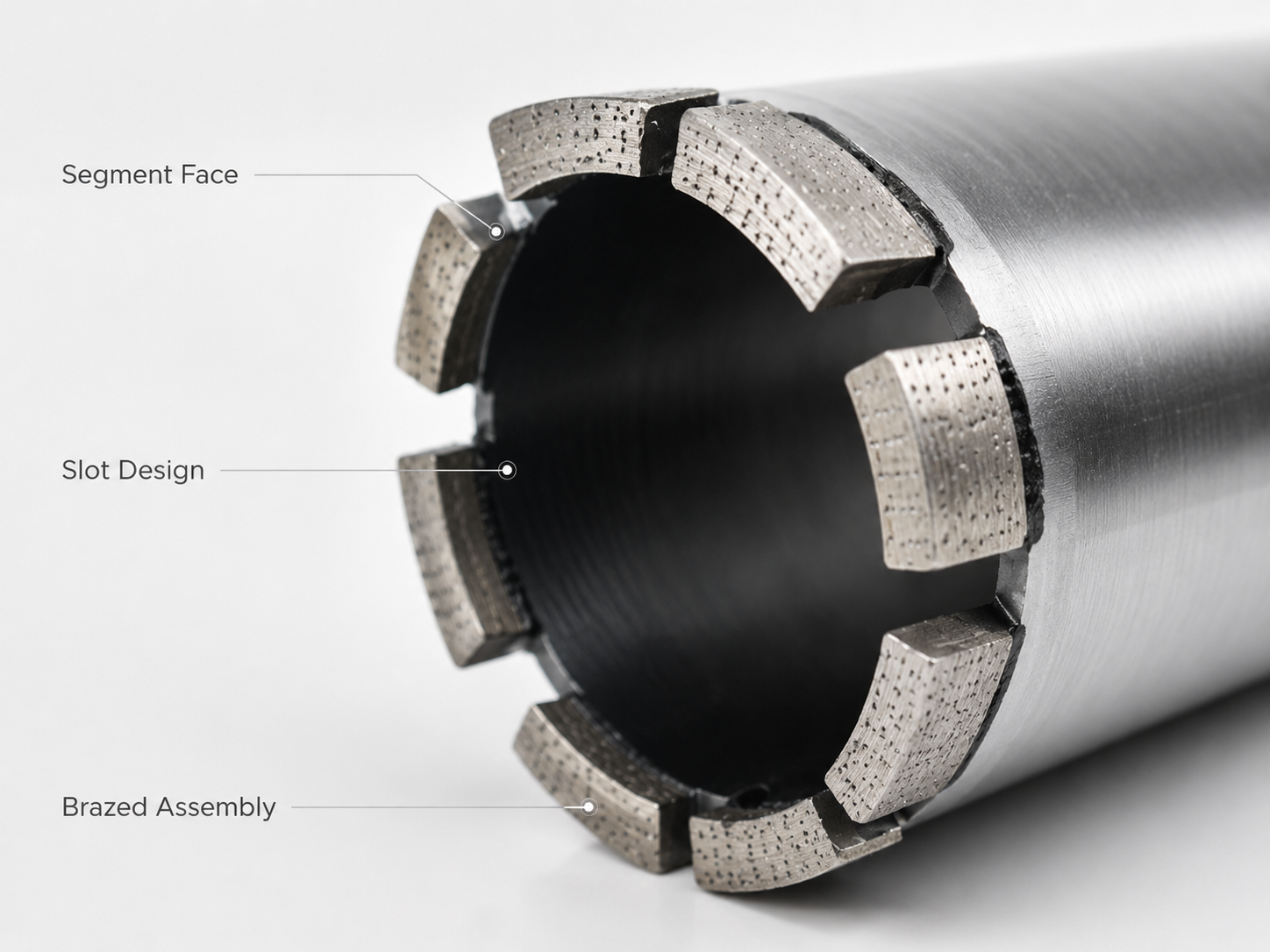

Face, fente et assemblage
Face de travail, voie de flux et point d'assemblage ont des rôles différents et doivent être séparés dans la RFQ.
- Face de travail
- Voie d'eau
- Assemblage brasé

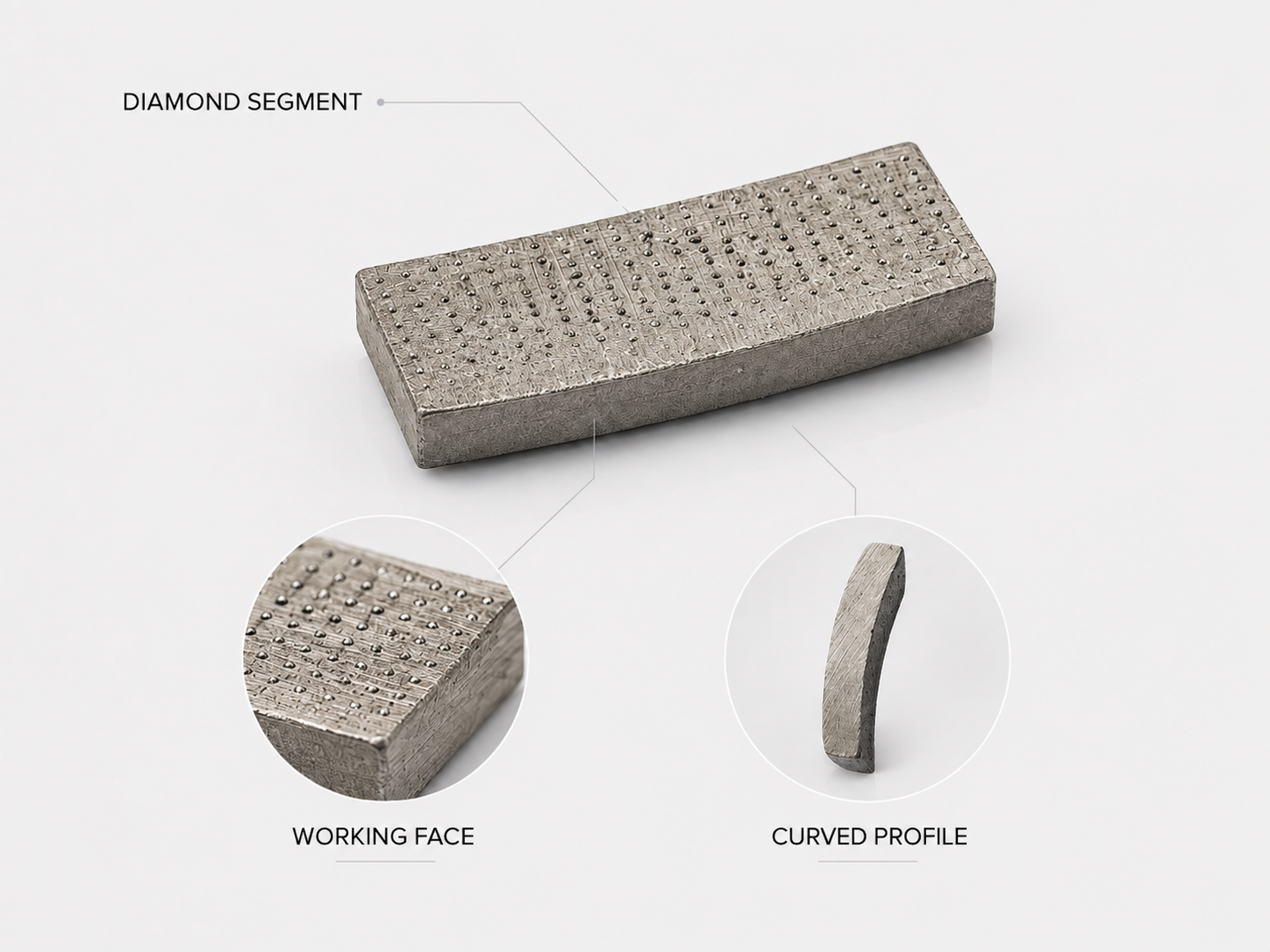

Profil courbe et texture de face
Le segment seul facilite l'approbation du rayon, de la matrice utile et de la texture avant production.
- Profil courbe
- Texture de face
- Référence d'approbation

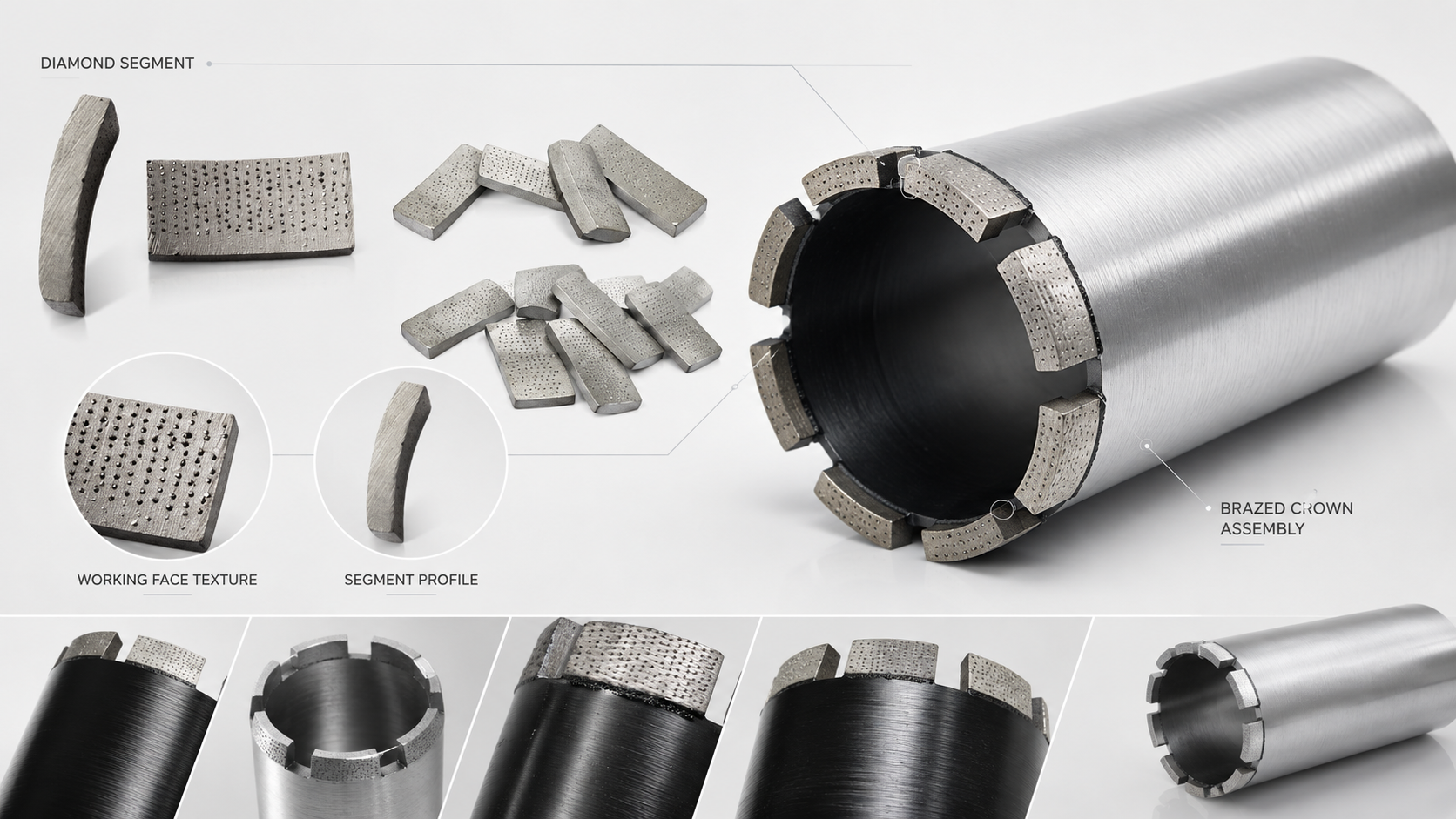

Du segment libre à la couronne finie
Un jeu visuel aligne segment libre, orientation et tube fini lors de l'approbation échantillon.
- Segments libres
- Orientation
- Couronne finie

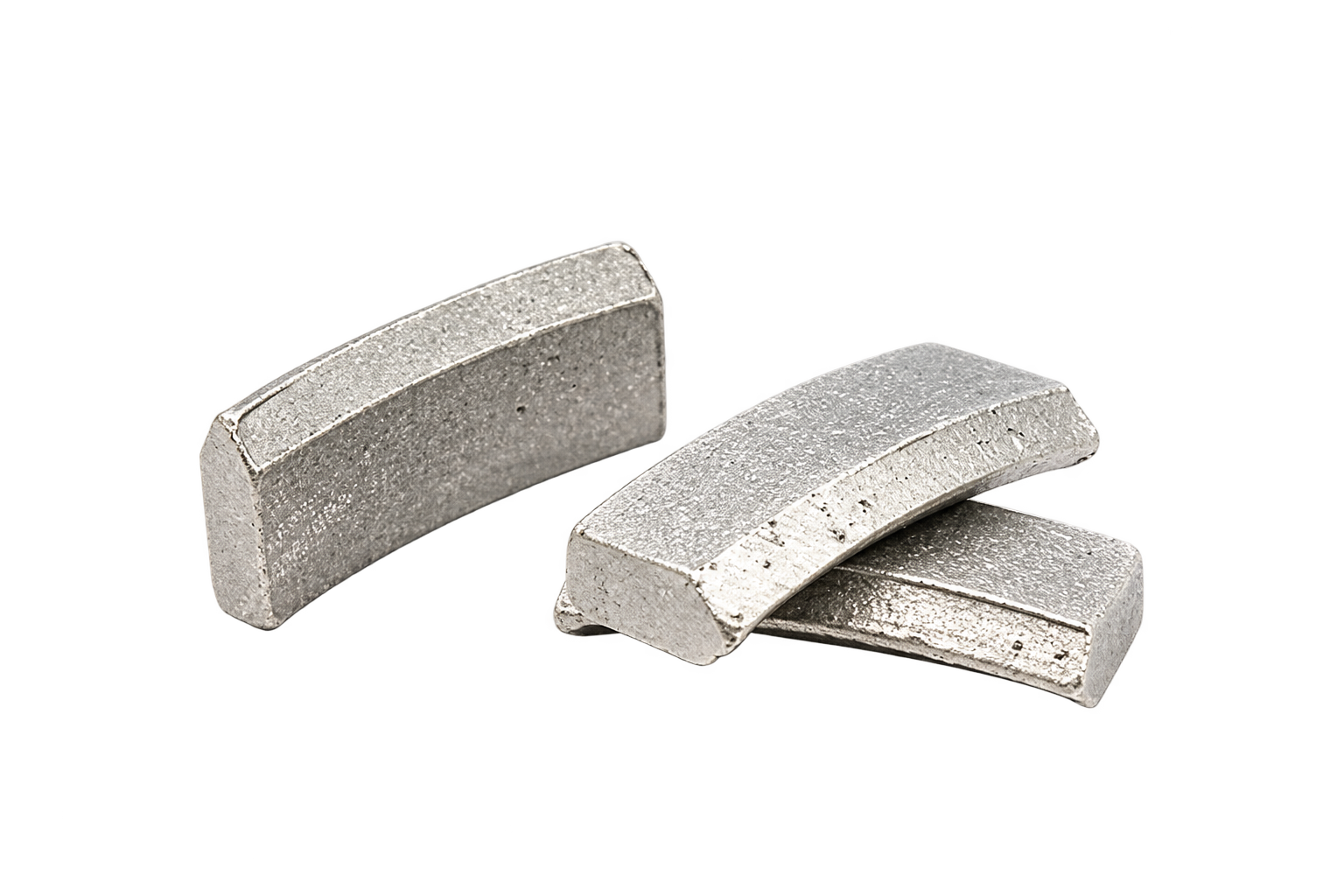

Référence roof-top
L'arête centrale concentre le premier contact puis s'aplatit au rodage. Hauteur et profil latéral doivent être approuvés sur plan.
- Arête centrale
- Entrée contrôlée
- Approbation latérale

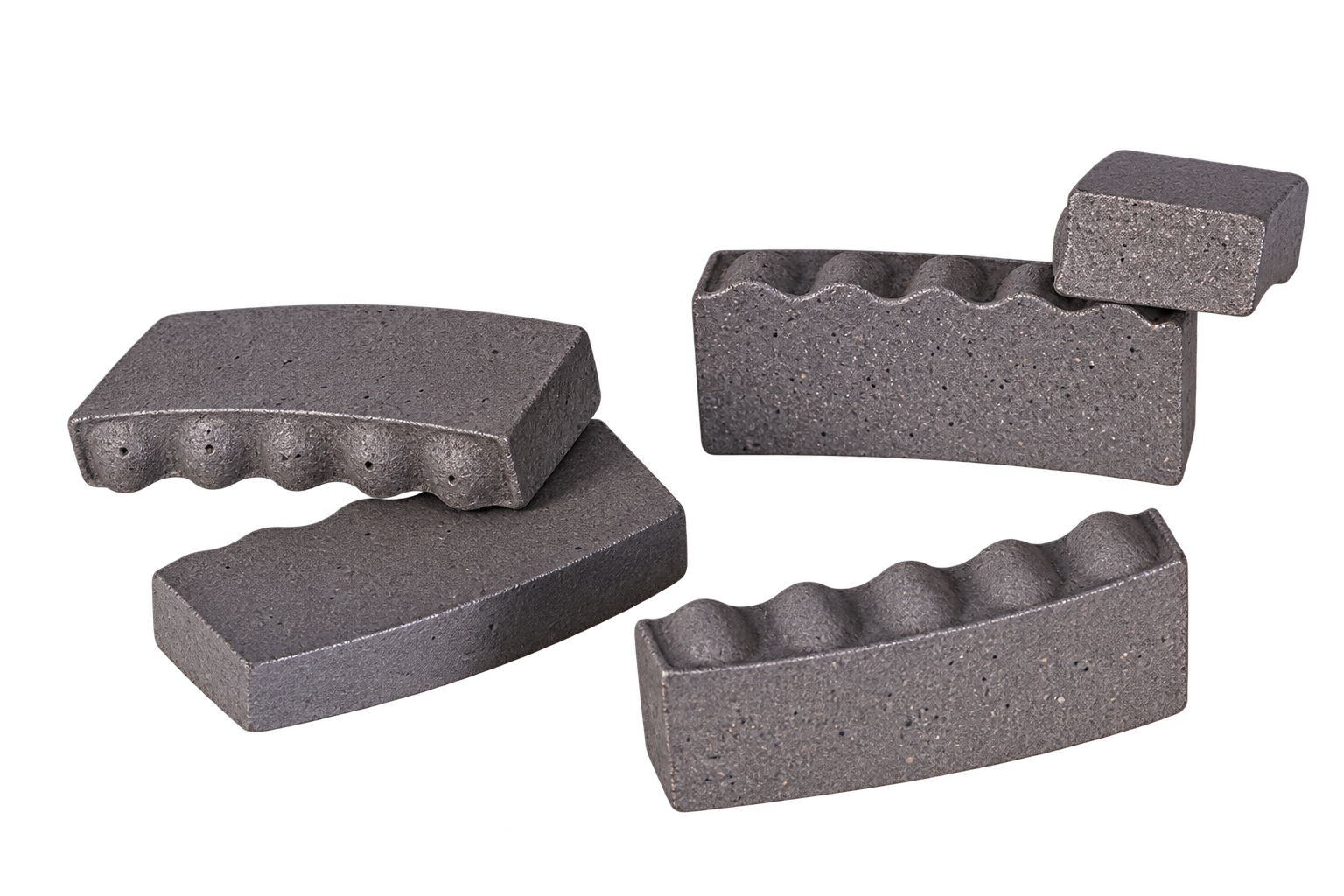

Variantes de face alvéolée
Les points visibles sont une référence de surface, pas une preuve suffisante d'un placement ordonné sur toute la profondeur.
- Motif de surface
- Référence d'ouverture
- Pas une preuve de placement

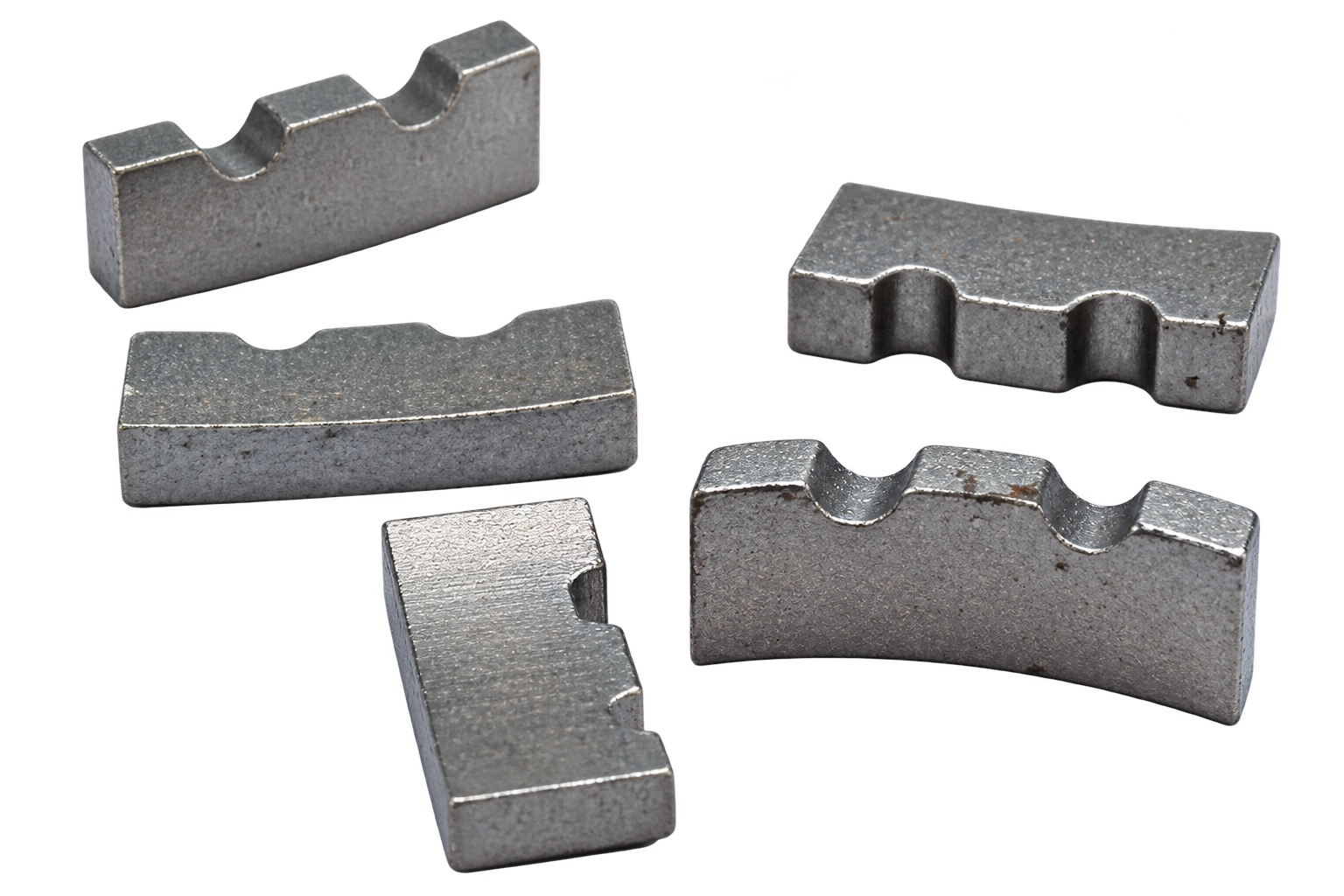

Variantes crénelées
Les sommets et vallées modifient le premier contact. Nombre, rayon et profondeur doivent être verrouillés sur le plan.
- Profil crénelé
- Zones de contact
- Géométrie sur plan

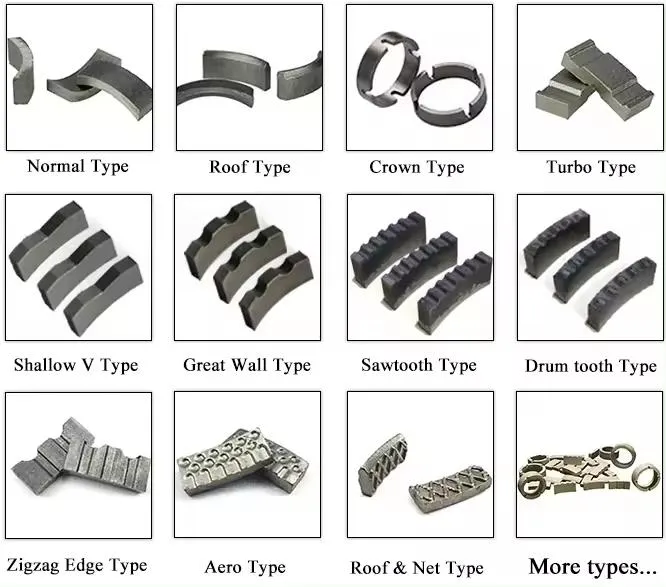

Référence de noms fournisseurs
Ce tableau documente les noms courants ; il ne constitue ni norme ni photo de production Zhonghuan.
- Termes catalogue
- Plusieurs profils
- Référence uniquement
Réponse rapide : spécifier quatre niveaux séparés
Une spécification professionnelle ne doit pas appeler forme de segment chaque détail visible. Nous séparons profil supérieur, disposition des diamants dans la matrice, voie d'eau et assemblage segment-tube. Cette séparation permet de comparer les échantillons sans laisser un terme catalogue masquer la construction.
La référence présente quatre familles visibles : plat, turbo rainuré, crénelé et toit ou coin. Elles influencent premier contact, centrage et dégagement. Liant, grain, concentration, largeur, puissance et refroidissement déterminent toujours la productivité.
Quatre familles de profils visibles
Plat
Une face plate répartit la charge sur la largeur et constitue un point de départ prévisible en carottage humide général. Elle est simple à contrôler mais ne crée pas d'arête auto-centrante.
Turbo rainuré
Des rainures peu profondes réduisent la surface de contact initiale et créent des passages locaux. Avec une bonne exposition diamant, elles peuvent améliorer l'entrée et le dégagement. Elles ne remplacent pas un liant adapté au granulat.
Crénelé ou entaillé
Un profil crénelé divise la face en zones de contact répétées. L'engagement peut devenir plus actif. La RFQ doit préciser nombre et profondeur des entailles avec photo, car le terme crown couvre plusieurs moules.
Toit ou coin
Une arête relevée ou une face en coin concentre le premier contact près du centre. Elle aide l'entrée contrôlée. Après rodage, le profil devient plus plat ; matrice et disposition continuent alors de gouverner la coupe.
Dimple, Great Wall et autres noms du marché
Un dessus pointé ou alvéolé décrit des creux ou reliefs sur la face visible. Il peut modifier le premier contact, la rétention d'eau et l'ouverture de face, mais ne prouve pas une disposition tridimensionnelle ordonnée sur toute la profondeur utile.
Great Wall est un nom commercial pour un profil crénelé avec zones hautes et basses répétées. Nombre de dents, rayon et profondeur ne sont pas normalisés ; dessin signé et photo latérale font foi.
Les catalogues utilisent aussi Normal, Shallow V, Sawtooth, Drum Tooth, Aero et Roof & Net. Ces noms aident à partager une référence visuelle, mais ne constituent pas une norme internationale.
Le profil n’est pas la disposition des diamants
Une répartition aléatoire, uniforme ou ordonnée de type ARIX décrit la distribution des cristaux dans la matrice du liant métallique. Elle ne définit pas si le dessus visible est plat, turbo, couronne ou en toit. Un segment à disposition ordonnée peut adopter n’importe quel profil de dessus approuvé exigé par le moule et l’application.
Pour une comparaison détaillée du placement des diamants, consultez notre guide réseau de diamants ordonné et répartition uniforme. Dans une RFQ OEM, écrivez le profil du dessus et la disposition interne des diamants sur des lignes distinctes.
Voies d'eau, fentes et alvéoles
Les espaces inter-segments, fentes de tube et alvéoles conduisent le liquide et les boues. L'espace se situe entre segments ; une fente crée un passage plus profond ; une alvéole est un creux local sur la face. Leur intérêt dépend du diamètre, de la profondeur, du débit et du volume de boues.
Les grands diamètres ou trous profonds peuvent demander des voies plus ouvertes ; un petit diamètre trop fendu perd de la surface utile. Confirmez débit et géométrie avec la machine.
L'assemblage est une décision séparée
Après pressage à chaud et frittage, le segment doit encore être joint au tube. Soudage laser, brasage par induction haute fréquence et brasage à l'argent décrivent le joint, pas le profil. Voir le guide des méthodes d'assemblage.
Matrice d'application
| Priorité | Direction de profil | À confirmer |
|---|---|---|
| Carottage humide équilibré | Plat ou crénelé modéré | Liant, largeur, débit |
| Entrée contrôlée | Toit ou coin | Alignement, rodage |
| Dégagement de face | Turbo ou crénelé | Exposition, évacuation |
| Exposition régulière | Profil approuvé + disposition ordonnée | Espacement, grain, concentration |
| Profond/grand diamètre humide | Profil adapté | Espaces, fentes, eau, paroi |
Formulation de RFQ OEM
Couronne diamant Ø132 mm × 450 mm pour carottage à l’eau dans du béton armé. Profil du dessus du segment : référence couronne/crantée approuvée, plan et photographie joints. Dimensions du segment : longueur × largeur × hauteur totale indiquées sur le plan. Disposition des diamants, grain, concentration et sens du liant adaptés au support et à la carotteuse approuvés. Passage d’eau : espace entre segments et dimensions des fentes du tube indiqués séparément. Assemblage segment-tube : mode laser ou brasé approuvé avec validation d’échantillon. Le lot de production doit correspondre à l’échantillon de référence signé.
Cette formulation empêche un fournisseur de substituer la disposition des diamants, le passage d’eau ou le mode d’assemblage tout en affirmant que le profil visible est inchangé.
Point de vue Zhonghuan
Nous traitons le profil comme une partie d'un système de coupe complet. Envoyez support, diamètre, profondeur, machine, mode humide/sec, armature et profil de référence. Nous proposerons profil, matrice, voie d'eau et joint pour confirmation technique et approbation échantillon.
