Une armature noyée dans le béton peut interrompre un perçage pourtant simple. Pour les distributeurs et les marques d’outillage, un foret coupe-armature correctement spécifié donne aux utilisateurs une méthode maîtrisée pour traverser l’acier et poursuivre le trou prévu.
Chez Zhonghuan Tools, nous construisons nos programmes OEM autour de l’application, du perforateur et des dimensions du trou. Notre offre comprend des couronnes à dents carbure en rotation seule et une gamme distincte de forets à tête carbure monobloc pour béton armé. Nous coordonnons spécifications, marquage et emballage selon le programme retenu.
Un produit OEM réussi réunit tête de coupe, corps en acier, interface machine et instructions d’utilisation dans une spécification claire.
Commencer par l’application et la machine
Avant de choisir une tête, précisez le travail et la machine qui l’entraînera :
- Diamètre et profondeur du trou requis.
- Conditions du béton et armatures susceptibles d’être rencontrées.
- Modèle de perforateur et modes disponibles.
- Outil dédié après préperçage du béton ou perçage continu du béton armé.
- Problème à résoudre : dents ébréchées, coupe lente de l’acier ou noyaux d’acier bloqués.
Ces éléments déterminent l’architecture de tête, le soutien des arêtes et l’espace d’évacuation. L’emmanchement SDS-Plus, la capacité de la machine et le mode autorisé doivent correspondre à l’outil choisi.
Les coupe-armatures n’utilisent pas tous le même mode
| Construction | Travail typique | Mode de travail |
|---|---|---|
| Couronne dédiée à dents carbure | Couper l’acier noyé après un préperçage du béton | Souvent en rotation seule ; suivre la notice du modèle exact |
| Coupe-armature expressément prévu pour la percussion | Coupe de l’acier avec une tête spécifiquement adaptée | Percussion uniquement sur autorisation explicite |
| Foret pour béton armé à tête carbure monobloc | Percer béton et armatures avec un seul outil | Mode prescrit pour le foret complet |
Le foret coupe-armature carbure SDS-Plus de Hilti et le SRB de Relton prescrivent la rotation seule. Les instructions d’une autre construction ne doivent pas être appliquées à ces outils dédiés.
Il existe des exceptions propres à certains modèles. Le DEWALT DWA540118 autorise expressément le perçage avec percussion grâce à sa conception de tête. Cette autorisation concerne le modèle indiqué.
Le HAMMER GUARD du Milwaukee 48-20-6713 protège les dents carbure contre une percussion activée par erreur. Cette protection ne constitue pas, à elle seule, une autorisation de coupe continue avec percussion.
Nos couronnes à dents carbure fonctionnent en rotation seule : percussion désactivée. La gamme de forets pour béton armé à tête carbure monobloc est un produit distinct avec son propre mode prescrit.

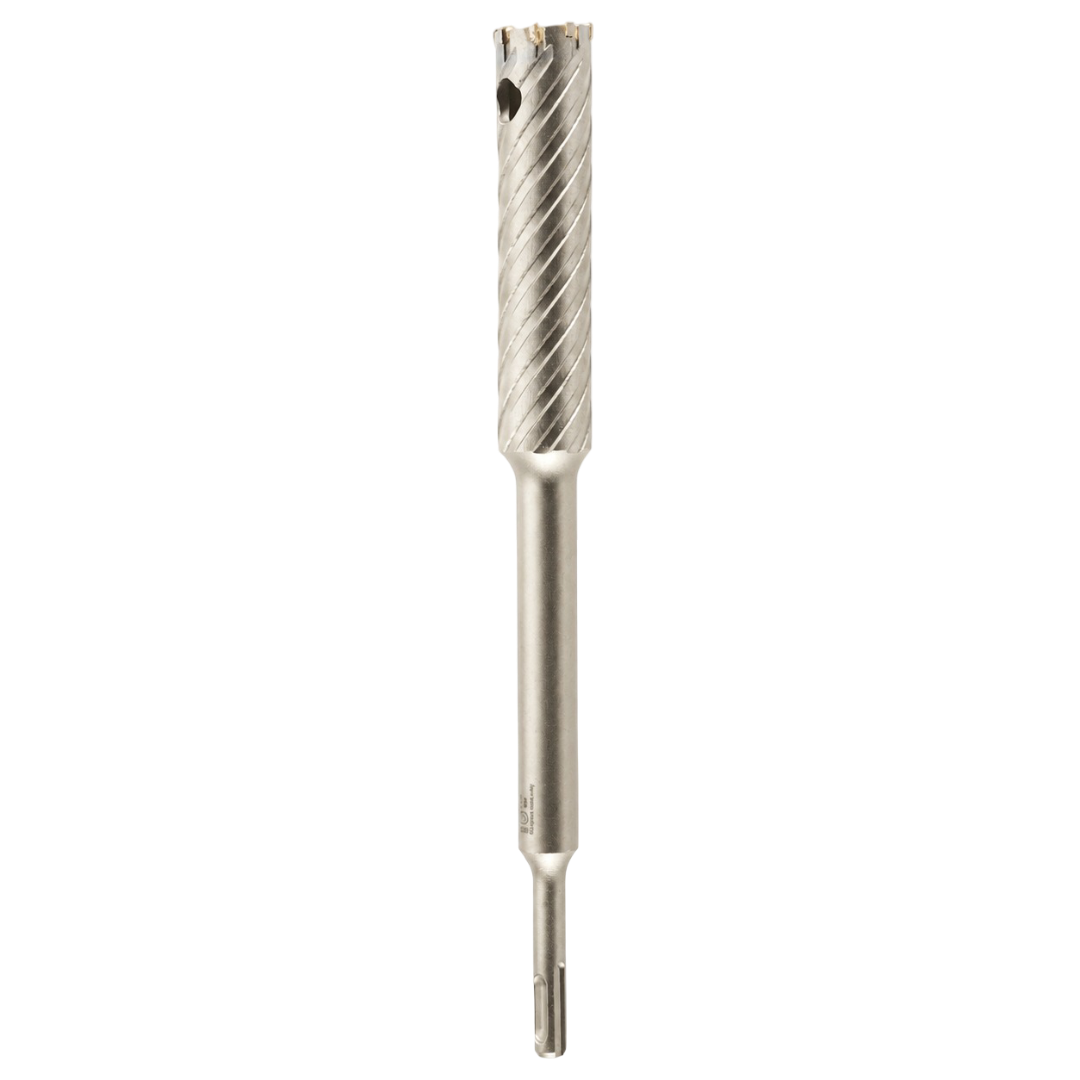

Les points essentiels d’une couronne à dents carbure
Géométrie de coupe et soutien des dents
Le profil, la saillie et le soutien des dents déterminent l’entrée de l’arête dans l’acier. Des dents disposées à l’intérieur et à l’extérieur peuvent répartir la coupe sur la couronne ; leur disposition exacte suit le plan produit confirmé. Définissez ensemble nombre de dents, positions, géométrie, soutien des logements et diamètre fini.
Choix du carbure et assemblage
Le choix du carbure équilibre résistance de l’arête, tenue à l’usure et aptitude à couper l’acier. Nuance, logement de dent et procédé d’assemblage doivent former un ensemble cohérent. Convenez de la position des dents, du comportement de coupe et des critères de tenue des dents sur l’outil assemblé. Toute exigence d’origine matière doit figurer dans la spécification d’achat documentée.
Goujures, évacuation des copeaux et ouvertures d’extraction
Les copeaux et le noyau d’acier découpé doivent pouvoir sortir. Canaux profonds, géométrie des goujures et ouvertures de couronne facilitent le dégagement de la zone de coupe. Un bourrage peut augmenter l’échauffement et interrompre l’avancement. Précisez la position et la taille des ouvertures avec les dimensions de couronne et la longueur utile.
Corps en acier et queue SDS-Plus
Le corps transmet le couple et la queue positionne l’outil dans la machine. Définissez matière, état de traitement thermique, rectitude et dimensions de queue selon le travail. Le diamètre de coupe fini et le faux-rond de l’ensemble doivent faire partie de la spécification de commande convenue.
Outils fixes et systèmes à tête remplaçable
Un outil à tête fixe est livré comme un ensemble complet tête-queue. Un système modulaire permet de remplacer la tête usée tout en conservant un adaptateur encore en bon état. Le Makita E-12572 avec son adaptateur prescrit E-12594 illustre cette approche.
Pour un programme OEM modulaire, précisez :
- Diamètre, pas et sens du filetage.
- Épaulement et portées de centrage.
- Méplats de clé et méthode de démontage.
- Longueurs utile et totale de l’ensemble monté.
- Tailles de tête autorisées pour l’adaptateur.
- Références correspondantes sur tête et adaptateur.
L’emmanchement SDS-Plus et le filetage de tête sont deux interfaces distinctes. Validez la tête et l’adaptateur comme un ensemble apparié.
Définir la spécification OEM avant le devis
| Spécification | Points à convenir |
|---|---|
| Construction | Outil complet à tête fixe, ou tête et adaptateur appariés |
| Diamètre de coupe | Diamètre nominal du trou et critères de réception du diamètre fini |
| Longueur | Longueur utile et longueur totale indiquées séparément |
| Géométrie de tête | Nombre, profil, saillie et soutien des dents |
| Carbure et corps | Spécifications matière adaptées au travail de coupe |
| Assemblage | Exigences de montage et critères de contrôle |
| Mode de travail | Instructions propres à la référence exacte |
| Compatibilité machine | Emmanchement SDS-Plus et capacité de la machine |
| Marquage | Marque, taille, référence, lot et mode |
| Emballage | Protection, format de vente et carton d’expédition |
Notre gamme de couronnes en rotation seule couvre Ø12–32 mm. Les configurations personnalisées suivent la construction choisie et la validation du plan. La longueur totale inclut l’emmanchement ; elle n’équivaut pas à la portée de coupe utilisable.
Donner aux utilisateurs une procédure de changement claire

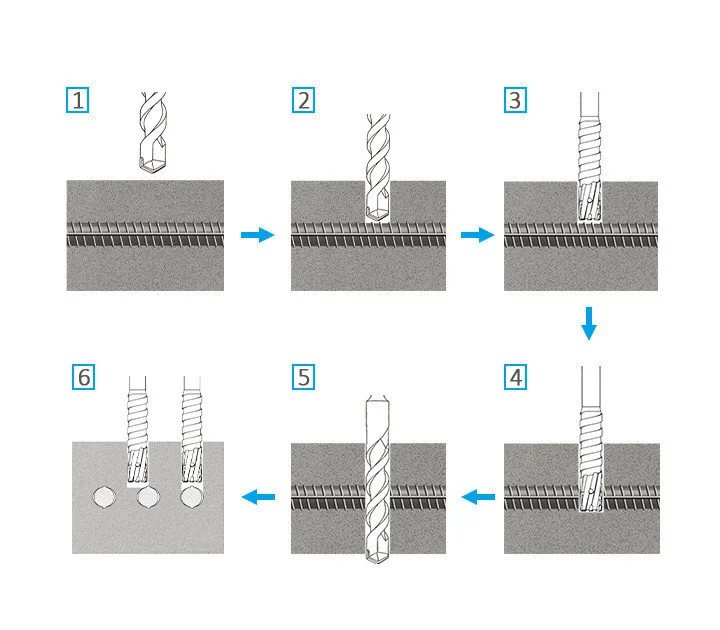

Pour une couronne en rotation seule, la séquence est la suivante :
- Prépercer le béton avec le foret adapté.
- S’arrêter lorsque le foret atteint l’armature.
- Monter le coupe-armature prescrit et désactiver la percussion.
- Couper l’acier selon la vitesse, l’avance et la procédure d’évacuation approuvées.
- Retirer le coupe-armature, remettre le foret à béton et terminer le trou.
Les instructions publiées par Relton décrivent cette séquence de perçage, coupe puis reprise du perçage. Exécutez-la conformément au plan de perçage et de coupe des armatures approuvé pour le projet.
Une fiche par référence doit indiquer mode, taille, application et séquence de changement. Sur le chantier, l’utilisateur doit pouvoir identifier le bon mode sans comparer des notices de produits différents.
Confirmer la spécification de commande
Nos coupe-armatures sont fournis sur commande normale. Indiquez les diamètres, longueurs et quantités nécessaires ; nous confirmons construction, mode, emballage et livraison avant la commande. Nous ne proposons pas de service séparé d’échantillons.
Le plan produit et la spécification de commande confirmés servent de référence à la production et aux réassorts.
Construire une gamme sous marque propre facile à stocker
Notre programme OEM coordonne marquage, étiquettes multilingues de mode, tubes de protection, boîtes de vente, kits d’outils complémentaires pour chantier et cartons d’expédition. Quantité et calendrier suivent le produit et l’emballage retenus.
Commencez par les diamètres essentiels de votre réseau. Associez forets à béton et coupe-armatures dédiés lorsque vos clients utilisent la procédure de changement. Pour un système modulaire, prévoyez les têtes de rechange et les adaptateurs compatibles ensemble. Gardez tailles, références et indications de mode cohérentes dans toute la gamme.
Quantités commandées et délais de production sont confirmés pour la commande réelle.
Demander un devis OEM de coupe-armatures
Envoyez d’abord trois informations : diamètres de trou, modèle de perforateur et quantités. Joignez une photo de référence ou un plan si vous en disposez. Nous précisons ensuite construction, mode, longueurs utile et totale, marquage et emballage du programme proposé.
Demander votre devis OEM de coupe-armatures.
Questions fréquentes
Tous les forets coupe-armature SDS-Plus peuvent-ils fonctionner avec percussion ?
Non. L’emmanchement SDS-Plus ne détermine pas le mode de coupe autorisé. Une couronne prévue pour la rotation seule exige de désactiver la percussion. N’utilisez la percussion que si le modèle exact est expressément prévu pour ce mode.
Un foret coupe-armature est-il identique à un foret pour béton armé ?
Un outil dédié coupe normalement l’acier après un préperçage du béton, puis on remet le foret à béton. Un foret pour béton armé à tête carbure monobloc est une construction distincte, conçue pour le cycle béton-armature spécifié.
Une tête remplaçable s’adapte-t-elle à n’importe quel adaptateur SDS-Plus ?
Non. L’emmanchement machine et le filetage de tête sont deux interfaces distinctes. Le filetage, les portées de centrage et les diamètres de tête autorisés doivent correspondre à l’adaptateur choisi.
Quelles informations faut-il pour lancer un devis OEM ?
Envoyez les diamètres de trou, le modèle de perforateur et les quantités à commander. Une photo de référence ou un plan aide à définir la construction. Nous confirmons mode, longueurs, marquage, emballage et livraison pour une commande normale. Nous ne proposons pas de service séparé d’échantillons.
