Pourquoi le béton armé est différent
Le béton non armé se compose de ciment, de sable et de granulats : un foret de perforateur le fragmente par frappe et les goujures évacuent la poussière. Le béton armé ajoute des barres d’acier, généralement de 8 à 32 mm, en treillis dans la section. L’acier ne se fragmente pas sous la frappe ; il faut le couper.
C’est là qu’un foret ordinaire atteint sa limite. Bosch le dit clairement pour sa propre gamme : les forets 2 taillants classiques se coincent dans les armatures et finissent par casser. La question pour l’acheteur n’est donc pas « quel foret béton est le plus solide », mais laquelle des trois constructions le chantier exige.
- Le tranchant bute sur la barre. Le tranchant en ciseau d’un 2 taillants rencontre une barre ronde, n’avance plus et le foret se bloque.
- Le carbure s’écaille ou la brasure cède. Les frappes répétées sur l’acier écaillent les plaquettes brasées et surchargent la liaison entre plaquette et corps.
- La chaleur s’accumule. Forcer un foret bloqué sur l’acier fait surchauffer la tête et la brasure.
Trois façons de traverser les armatures
Les grandes marques distinguent désormais les forets pour béton, les forets conçus pour traverser les armatures et les outils qui ne coupent que l’acier. La gamme Zhonghuan suit les trois mêmes voies.
| Voie | Construction de tête | Mode sur la barre | Résultat | Programmes Zhonghuan |
|---|---|---|---|---|
| 1. Foret béton | 2 taillants (IZ, IR, I7) ; tête en croix 4 taillants brasée | Perforation | Rapide dans le béton non armé ; un 4 taillants brasé supporte un contact fortuit, mais sur une barre on s’arrête et on change d’outil | 2 taillants IZ SDS-Plus Ø5–16 mm ; ZHPLUS-5X / 5R Ø5–25 mm ; ZHMAX-5X Ø12–25 mm |
| 2. Tête carbure monobloc | Tête en carbure fritté d’une seule pièce, sans plaquettes brasées | Perforation | Traverse béton et barre en une seule passe sans changer de foret | ZHPLUS-8 Ø6–25 mm ; 3 taillants carbure monobloc SDS-Plus Ø3–20 mm ; ZHMAX-8 Ø16–25 mm |

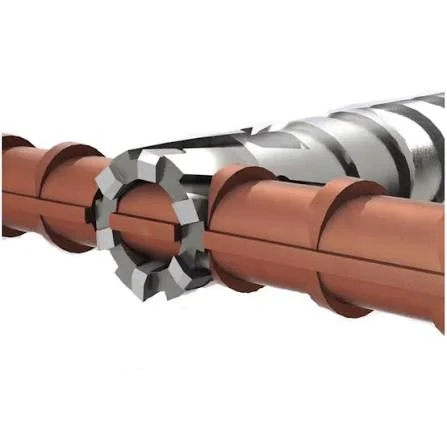

| 3. Coupe-armature | Couronne creuse à dents carbure | Rotation seule, frappe coupée | Coupe uniquement la barre ; ensuite retour au foret de perforateur | Coupe-armature SDS-Plus Ø12–32 mm |

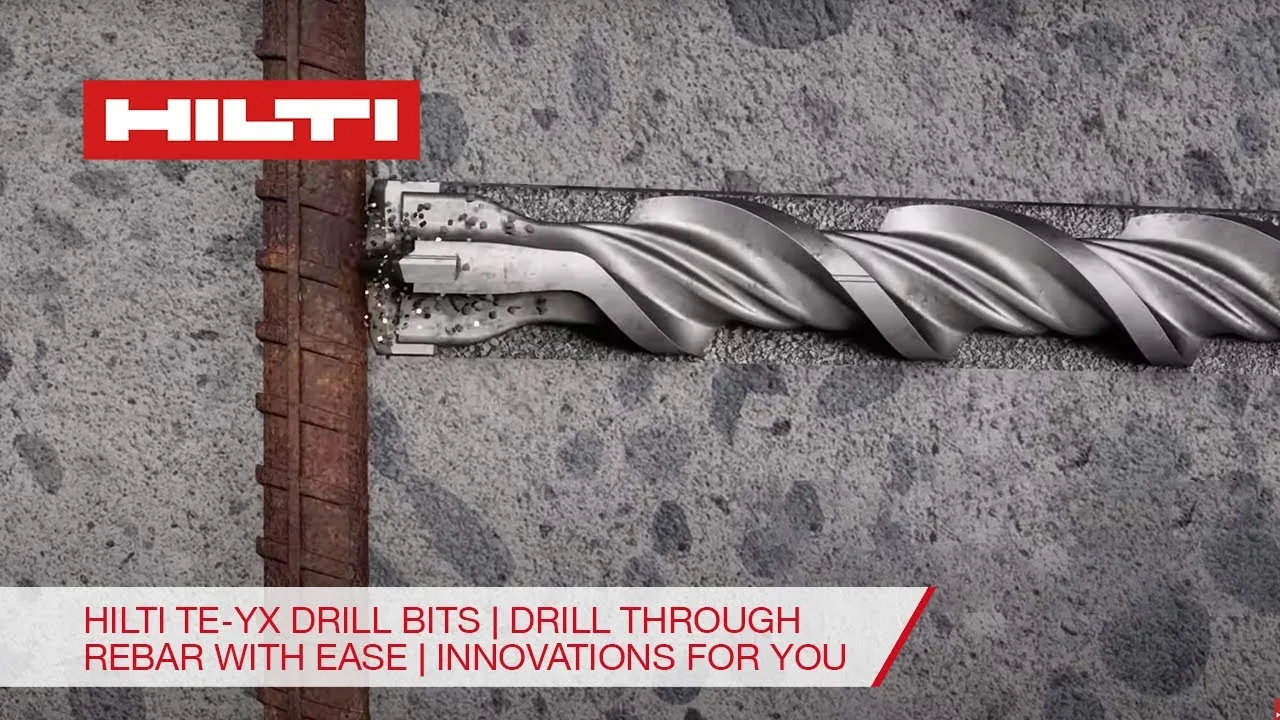

La voie carbure monobloc correspond à ce que Bosch vend sous EXPERT SDS plus-7X et SDS max-8X, Hilti sous TE-YX et Diablo sous Rebar Demon ; Diablo annonce jusqu’à 7 fois la durée de vie d’un 2 taillants standard. Quatre taillants sont la disposition courante, mais pas la seule : des têtes monobloc 3 taillants sont également données pour le béton armé, et nous les fabriquons en petits diamètres. Le coupe-armature est un autre outil : Milwaukee indique que ses coupe-armatures SDS-Plus sont réservés aux armatures et jusqu’à 10 fois plus rapides dans l’acier qu’un 4 taillants.
Au-delà de Ø25 mm, une tête monobloc n’est plus réaliste : les grands trous SDS-Max passent au ZHMAX-7 (lame principale pleine largeur et deux plaquettes latérales reculées, YG11C) pour le béton fortement armé et les trous profonds, ou au ZHMAX-168 (trois plaquettes, six arêtes, Ø22–45 mm) pour des trous ronds et droits dans les granulats durs. La nuance de carbure accompagne le choix : YG8C (8 % de cobalt) sur les têtes brasées standard, YG11C (11 % de cobalt, grain grossier) là où la ténacité face aux chocs sur armature compte. Voir notre guide de choix des nuances de carbure.
Programmes Zhonghuan par chantier
Partez du chantier et du diamètre, puis choisissez la construction. L’emmanchement suit le perforateur : SDS-Plus pour les perforateurs compacts, SDS-Max pour le perçage lourd.
| Chantier | Diamètre | Programme | Pourquoi |
|---|---|---|---|
| Béton non armé ou peu armé, trous d’ancrage en maçonnerie | Ø5–16 mm | 2 taillants IZ SDS-Plus | Pointe autocentrante, rapide dans le béton non armé |
| Ancrages et fixations techniques en béton armé, contact fortuit avec une barre | Ø5–25 mm | ZHPLUS-5X (5R si le guidage compte) | Tête en croix 4 taillants ; arrêt et changement si une barre bloque le trou |
| Programmes d’ancrage très armés, barres souvent touchées | Ø6–25 mm | ZHPLUS-8 tête carbure monobloc | Traverse les armatures sans changer de foret |
| Petits trous à travers barres ou bacs acier | Ø3–20 mm | 3 taillants carbure monobloc SDS-Plus | Tête en Y d’une seule pièce, aucune brasure qui puisse céder |
| Trous SDS-Max dans du béton très armé jusqu’à Ø25 | Ø16–25 mm | ZHMAX-8 tête carbure monobloc | Tête d’une seule pièce assemblée par soudage par friction-résistance |
| Trous structurels profonds, ponts, ferraillage lourd | Ø16–45 mm | ZHMAX-7 quatre taillants à trois plaquettes | Vitesse de perçage et trous au bon diamètre par foret |
| Trous ronds dans granulats durs, mine et roche | Ø22–45 mm | ZHMAX-168 6 taillants | Six faces de frappe pour des trous ronds et droits |
| Une barre arrête un foret brasé | Ø12–32 mm | Coupe-armature SDS-Plus | Coupe la barre en rotation, puis on revient au foret |
Voir les gammes SDS-Plus et SDS-Max ainsi que les coupe-armatures. Couper une armature structurelle relève toujours de l’ingénieur structure ; repérez les barres au détecteur avant de percer, et ne coupez jamais un câble de précontrainte.
Technique quand on rencontre une armature
Le bon foret demande aussi la bonne méthode. Avec un foret brasé, la séquence au coupe-armature ci-dessous est la méthode standard ; avec une tête carbure monobloc, on continue de percer.
- Percez le béton en mode perforation. Les coups fragmentent les granulats ; la rotation seule polit et fait surchauffer le carbure.
- Démarrez lentement, puis à pleine vitesse. Engagez la tête sans qu’elle glisse, puis laissez le perforateur tourner à sa vitesse nominale.

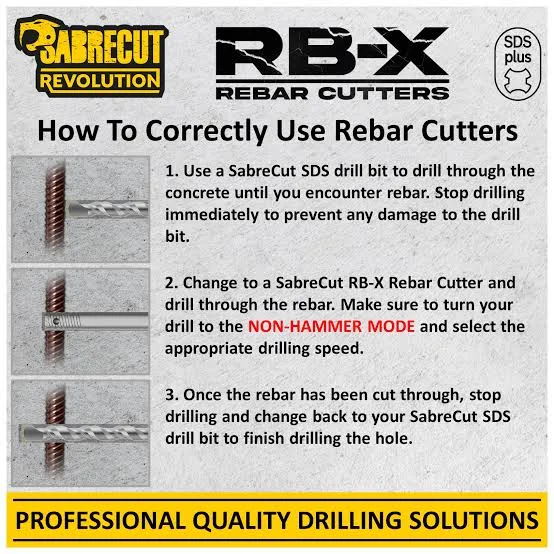

- Sur une barre, agissez selon la tête utilisée. Tête carbure monobloc (ZHPLUS-8, ZHMAX-8) : gardez une avance régulière et traversez. Foret brasé 2 ou 4 taillants : arrêtez-vous, ressortez, montez un coupe-armature du même diamètre, coupez la frappe, coupez la barre, puis revenez au foret de perforateur.
- Évacuez la poussière. Sur les trous profonds, ressortez le foret toutes les 10 à 15 secondes ou percez avec aspiration pour que les goujures ne se colmatent pas.
- Ne forcez jamais un foret bloqué. Relâchez la gâchette, dégagez doucement en rotation inverse et vérifiez si vous avez touché une barre avant de continuer.
- Obtenez d’abord l’accord. Détectez les armatures avant de percer et suivez l’implantation approuvée ; couper une armature structurelle exige l’accord de l’ingénieur structure.
Pour aller plus loin : Vous avez touché une armature en perçant le béton ? et Comment percer une armature dans le béton.
Pourquoi les forets cassent dans le béton armé
La plupart des casses en béton armé viennent du mauvais choix de voie, pas d’un mauvais lot de carbure.
Un 2 taillants simple là où les barres sont fréquentes
Il se coince sur la barre et s’écaille ; réservez le travail très armé à la tête carbure monobloc.
Frapper l’acier avec une tête brasée
La plaquette s’écaille ou la brasure cède. Arrêtez-vous et utilisez un coupe-armature.
Mode perforation avec un coupe-armature
La frappe casse les dents du coupe-armature ; Milwaukee monte même une queue de protection contre cela. Rotation seule.
Trop de pression d’avance
La force ne coupe pas l’acier ; elle fait surchauffer la tête et la brasure.
Goujures colmatées
Sans évacuation de la poussière, le foret surchauffe et se grippe dans le trou.
Coût par trou terminé
Dès qu’il y a des armatures, un foret bon marché coûte plus cher par trou terminé. Résultats typiques pour des trous Ø8 × 80 mm dans un béton armé C25–C30 :
| Construction | Trous typiques par foret | Réalité chantier |
|---|---|---|
| 2 taillants bas de gamme | 8–15 | Se coince et s’écaille sur les barres, trous ovalisés, remplacements fréquents |
| 4 taillants en croix brasé (ZHPLUS-5X) | 40–70 | Bon dans le béton armé ; arrêt sur une barre |
| Tête carbure monobloc (ZHPLUS-8) | 80–120+ | Traverse les barres, tient son diamètre, le moins de changements de foret |
Comptez les forets cassés, les trous ovalisés à reprendre et les minutes perdues à changer de foret, pas seulement le prix unitaire. Pour les programmes où les barres sont souvent touchées, la tête carbure monobloc a généralement le coût par trou terminé le plus bas ; nous fixons les objectifs de nombre de trous dans votre béton lors de l’approbation des échantillons.
Achat et liste de demande de prix
Pour un programme distributeur ou entreprise, envoyez :
- Diamètres × longueurs utiles et quantité par taille
- Classe de béton et densité d’armatures, ou le type de travaux (ancrages, lots techniques, structure)
- Modèles de perforateurs et classe d’énergie
- La répartition : 2 taillants, 4 taillants brasé, tête carbure monobloc, coupe-armature
- Forets de référence (par exemple Bosch EXPERT 7X / max-8X, Hilti TE-YX, Diablo Rebar Demon)
- Emballage, marquage et volume annuel
Nous répondons avec une recommandation de construction de tête par référence, un plan d’échantillons et de perçage témoin, et le parcours de devis.
Programmes d'achat apparentés
Si vous sourcez cette ligne pour un distributeur, un importateur ou un canal marque distributeur, ces programmes OEM et grossistes couvrent les questions suivantes.
- Fabricant et grossiste de forets SDS pour distributeurs — Approvisionnement OEM et gros pour SDS-Plus, SDS-Max, têtes carbure, 2 taillants, 4 taillants, emballage, échantillons et support RFQ.
- Forets SDS-Plus pour pose de chevilles d'ancrage dans le béton — Forets SDS-Plus de précision pour ancrages mécaniques et chimiques dans béton et maçonnerie.
- Sets de forets SDS-Plus marque privée et emballage OEM — Programme marque privée pour sets SDS-Plus: forets maçonnerie, burins, coffrets plastique, blisters, étiquettes couleur, étiquettes et validation échantillon.
Choisir selon les armatures, le diamètre et la machine
Comparez les têtes tout carbure, le SDS-Max à six taillants et le coupe-armature en rotation seule selon la tâche. La coupe d’armatures structurelles suit le plan approuvé du projet. Précisez diamètre, profondeur utile, perforateur et quantité pour la sélection et le devis.

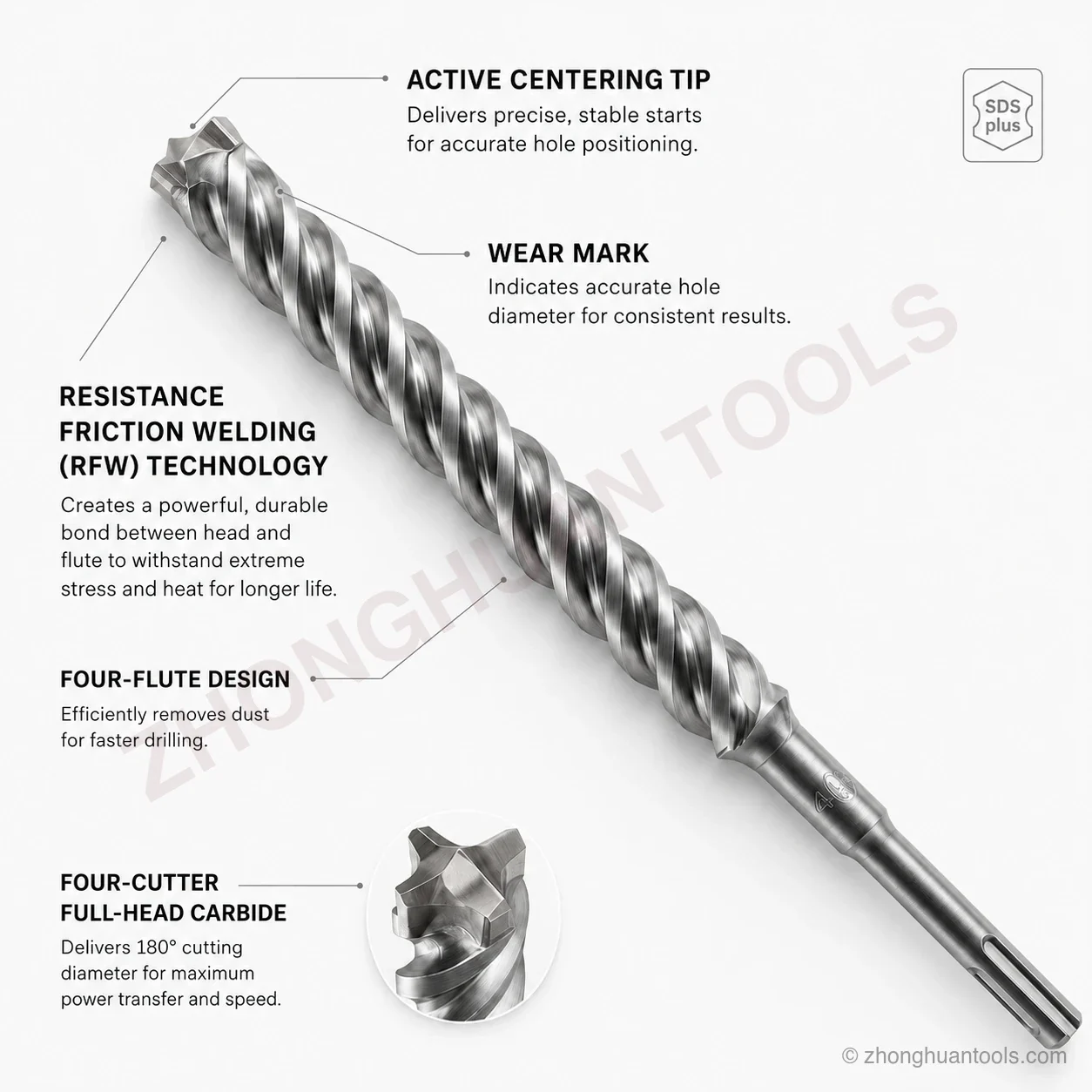

ZHPLUS-8 Tête tout carbure
Notre tête monobloc en carbure à quatre taillants traverse le béton et ses armatures en mode percussion. Le RFW relie la tête complète au corps en acier pour un perçage continu.
- Ø6–25 mm · longueur totale 160–600 mm
- SDS-Plus · tête tout carbure + RFW
- Rotation et percussion

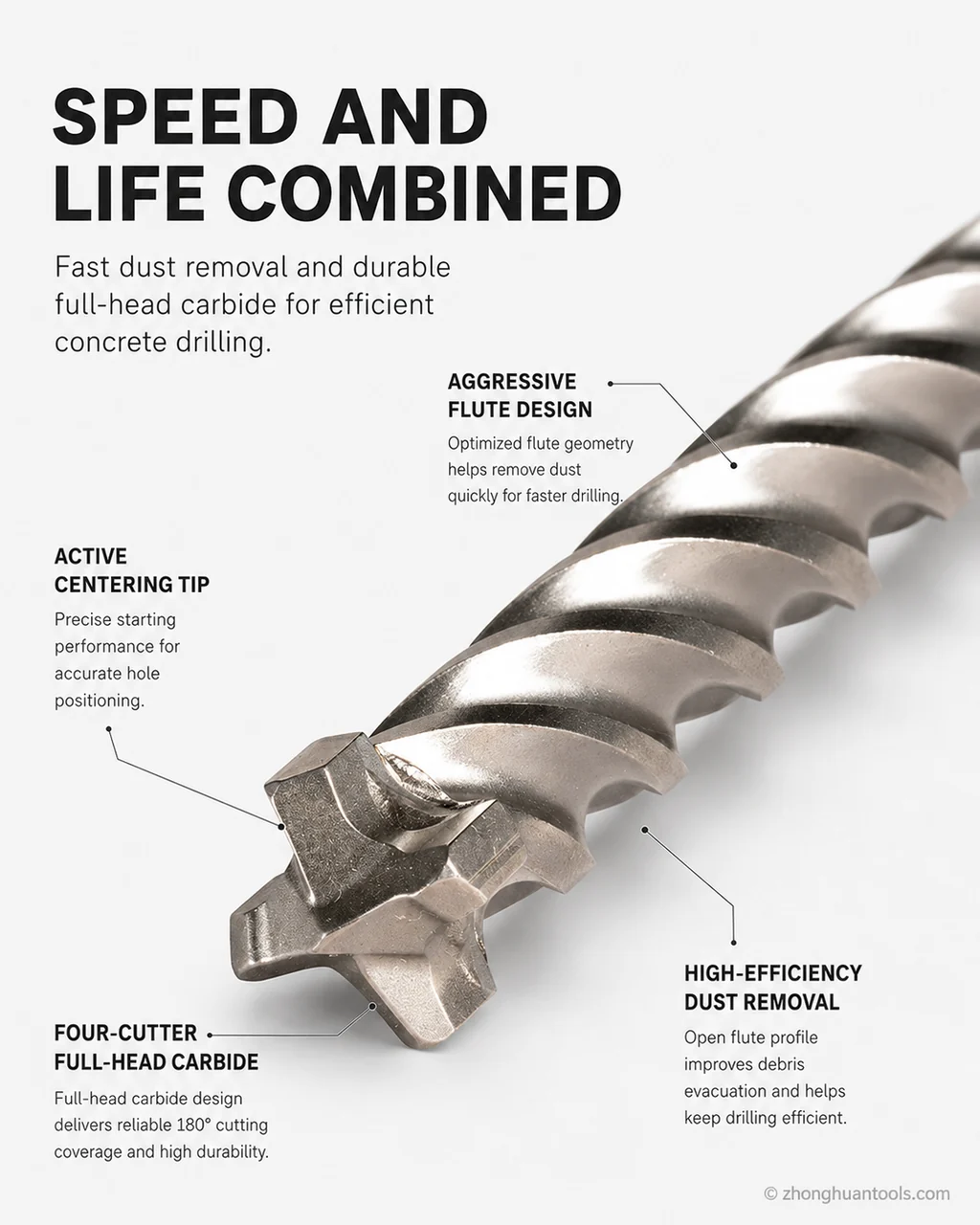

ZHMAX-8 Tête tout carbure
Notre gamme tout carbure apporte le perçage continu du béton armé à la plateforme SDS-Max. Adaptez le diamètre et la longueur utile au perforateur et au trou à réaliser.
- Ø16–25 mm · longueur totale 160–540 mm
- SDS-Max · tête tout carbure + RFW
- Rotation et percussion

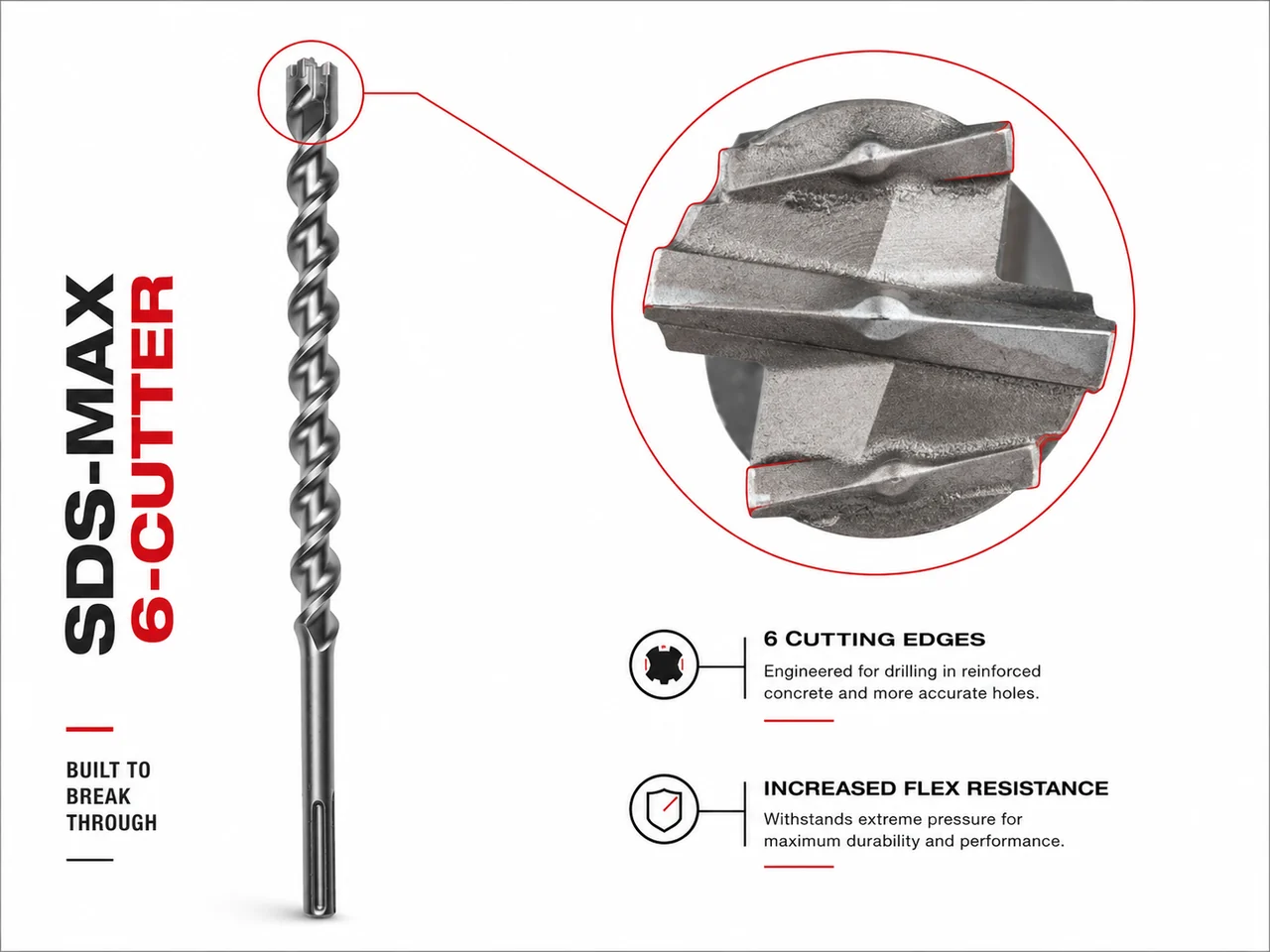

ZHMAX-168 6 taillants
Trois pièces de carbure forment six arêtes de coupe pour les grands trous dans le béton armé et les perçages profonds. Nous adaptons ce programme SDS-Max aux granulats, aux armatures, à la machine et à la profondeur utile.
- Ø22–45 mm · longueur totale 450 / 570 / 620 / 920 mm
- SDS-Max · trois pièces carbure / six taillants
- Carbure de classe YG11C · corps 42CrMo

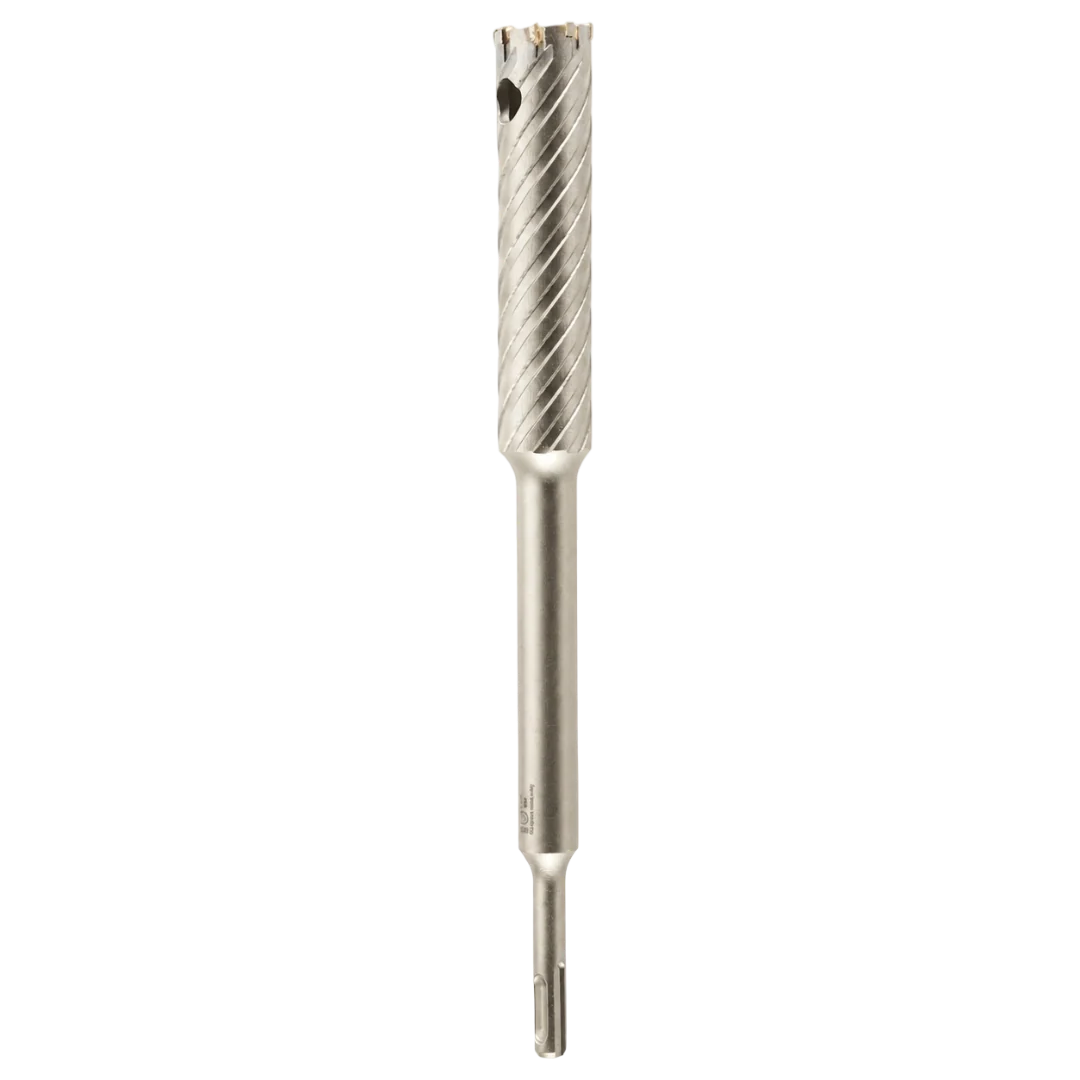

Coupe-armature SDS-Plus
Notre couronne carbure coupe l’armature dans un trou de béton déjà percé, en rotation seule. Après la coupe de l’acier, reprenez le foret béton pour terminer le trou.
- Ø12–32 mm · longueur totale 150 / 300 mm
- SDS-Plus · rotation seule, sans percussion
- Couper l’armature puis reprendre le foret béton
