Cortar mecánica y las tres geometrías de cabeza
Una broca de martillo SDS perfora por impacto, no por torsión, por lo que la geometría de la cabeza de carburo decide qué tan rápido penetra, qué tan redondo y recto permanece el agujero, y cuánto tiempo sobrevive la broca. Tres familias principales cubren casi todo el trabajo profesional: el 2-cutter, el cabeza de la cruz del cortador 4, y el multi-segmento 4-cutter. Son una verdadera progresión en capacidad y costo, no estilos intercambiables.
2 filos con la punta de autocentrado
Una sola placa de carburo abarca todo el diámetro: dos filos de corte y una punta continua. Concentrar cada golpe en un borde ancho lo convierte en el geometría más rápida en ladrillo, bloque y concreto plano, y la cabeza más barata de fabricar. Sus debilidades clásicas son la precisión de inicio de hoyo y la barra de refuerzo: una punta plana de dos bordes puede caminar sobre concreto liso y quiere desviarse cuando una esquina atrapa acero. El cortador de 2 de Zhonghuan soluciona el primer problema con un punta de autocentrado un pequeño punto central de carburo orgulloso de los bordes principales (parece un pequeño chupete). Primero muerde y localiza el agujero, por lo que los puntos de broca limpiamente sin un punzón central y rastrea directamente desde el primer golpe. Ver la profundidad de inmersión en el punta de 2 filos autocentrante.
- Ángulo de corte: ~130–140°, fuerza concentrada en un borde ancho
- Punta de autocentrado: manchado limpio, sin caminar sobre concreto liso

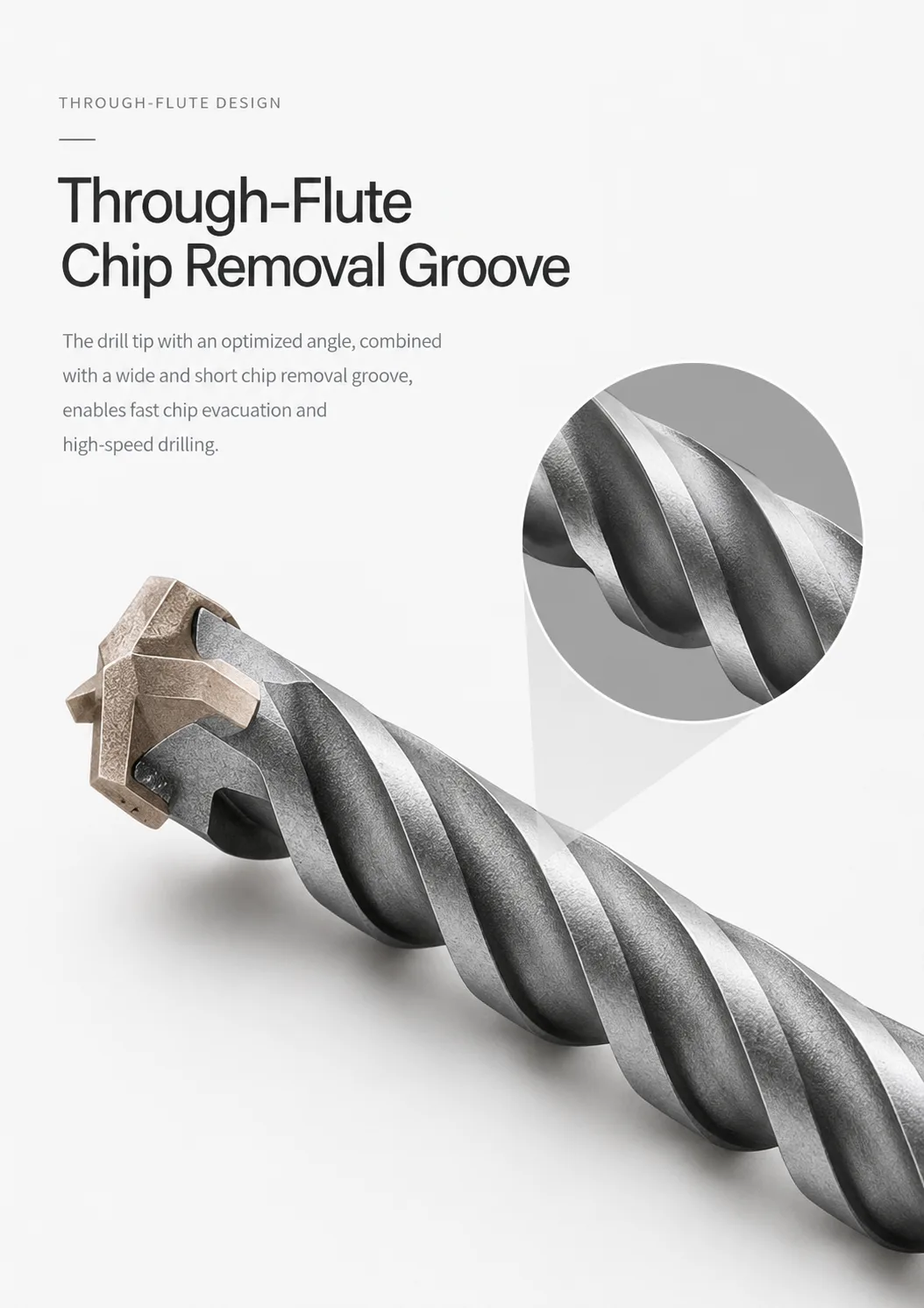

- Ranuras helicoidales: ranuras helicoidales gemelas profundas, evacuación rápida de virutas
- Velocidad: más rápido en ladrillo, bloque y concreto plano
- RPM óptimo: 800–1200 RPM

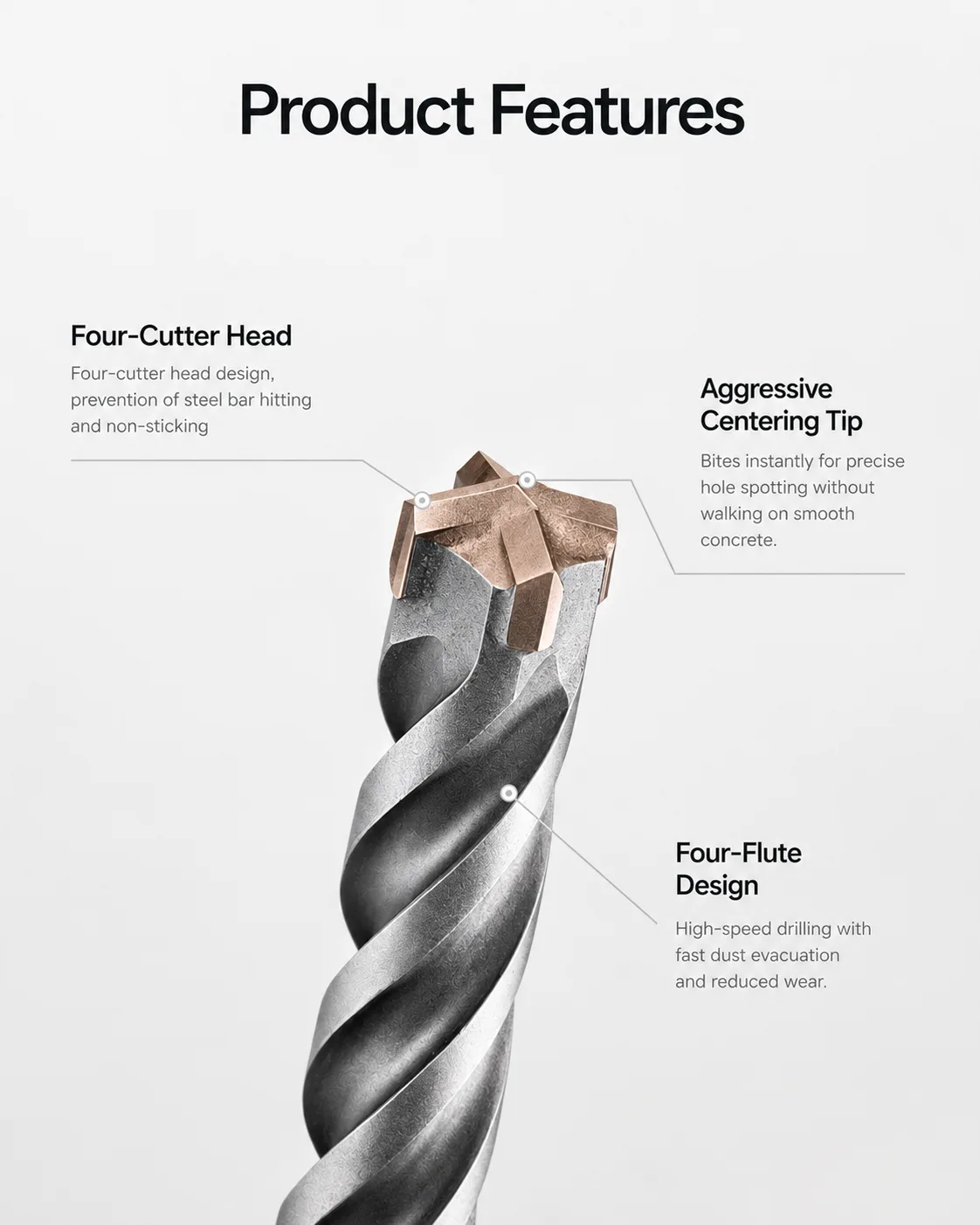

Cabezal cruzado de 4 cortes ZHMAX-5X
Dos placas de carburo fijadas a 90° forman una cruz de cuatro filos de corte en una huella "+". Dividir el trabajo en cuatro bordes mantiene el agujero redondo, aproximadamente la mitad de la carga que lleva cada borde, y le da a la broca cuatro puntos de guía, por lo que se desplaza mucho menos que un cortador de 2. Cuando un borde se encuentra con la barra de refuerzo, los bordes opuestos mantienen el seguimiento de la broca en lugar de desviarse. Este es nuestro ZHMAX-5X cabeza: una cruz unida mediante soldadura fuerte simétrica para agujeros de anclaje precisos en concreto armado. En comparación con un cortador de 2 se negocia un poco de velocidad en material blando y un precio más alto para la redondez, el control de deriva y la tolerancia de barras de refuerzo.
- Geometría: cruz simétrica de cuatro bordes, incluso flujo de chip
- Orientación: cuatro puntos de contacto, agujeros más redondos
- Rebar: fuerte resistencia a la deriva en contacto de acero
- Vida: notablemente más largo que un cortador de 2 en concreto armado
- RPM óptimo: 800–1000 RPM
Multisegmento 4-Cutter ZHMAX-7
Desde el frente, esto se lee como un cortador de 4, pero es una construcción diferente: una hoja de carburo primaria de ancho completo flanqueada por dos cortadores laterales inclinados un cabezal de carburo multisegmentado, la clase de geometría que Bosch vende como SDS max-7. Los bordes segmentados cizalladura árido duro, abrasivo en lugar de solo triturarlo; los cortadores laterales llevan el diámetro de calibre profundamente en la vida de la broca; y el acoplamiento escalonado despeja los esquejes rápidamente en agujeros profundos. Este es nuestro ZHMAX-7 cabeza el paso de trabajo pesado (principalmente diámetros SDS-Max) para roca dura o abrasiva, agujeros profundos y barras de refuerzo densas, donde una cabeza cruzada lisa se embota y pierde calibre. El mapa completo de la geometría está en nuestro Guía ZHMAX-5X / 7 / 8.
- Geometría: cuchilla primaria de ancho completo + dos cortadores laterales inclinados
- Roca dura: agregados abrasivos de cizallas; mantiene el calibre profundo
- Agujeros profundos: el compromiso escenificado elimina los cortes rápidamente
- Clase: geometría Bosch SDS max-7; YG11C soldado con soldadura fuerte de atmósfera controlada
- RPM óptimo: 600–800 RPM (trabajo pesado SDS-Max)
Matriz de comparación de resultados
| Métrica de rendimiento | 2-Cutter (punta de centrado) | Cruz de 4 cortes ZHMAX-5X | Multisegmento 4-Cutter ZHMAX-7 |
|---|---|---|---|
| Velocidad: ladrillo / concreto plano | ★★★★★ | ★★★★ | ★★★ |
| Velocidad: roca dura / abrasiva | ★★ | ★★★★ | ★★★★★ |
| Inicio del agujero (anti-paseo) | ★★★★★ | ★★★★ | ★★★★ |
| Redondeo del agujero | ★★★ | ★★★★★ | ★★★★ |
| Tolerancia de la barra | ★★ | ★★★★ | ★★★★★ |
| Retención del medidor de agujeros profundos | ★★ | ★★★ | ★★★★★ |
| Eficiencia en función de los costos | ★★★★★ | ★★★ | ★★ |
Escenarios de aplicación y ajuste de parámetros
Donde gana cada cabeza
- 2-Cutter (punta de autocentrado) ladrillos, bloques y concreto simple; Agujeros piloto de anclaje de alto volumen; Cualquier trabajo donde un agujero rápido y limpio comience importa. DIY y oficios ligeros.
- Cruz de 4 cortes / ZHMAX-5X trabajos de anclaje de concreto armado, instalaciones MEP, bases de equipos; Dondequiera que la redondez y la tolerancia de las barras de refuerzo valgan la pena. El valor predeterminado profesional.
- Multi-segmento 4-cutter / ZHMAX-7 áridos duros o abrasivos (granito, cuarcita), agujeros profundos, barras de refuerzo densas y diámetros SDS-Max grandes; Perforación estructural y de demolición pesada.
Ajuste de parámetros
- 2-cutter: 1000-1200 RPM, presión ligera, alimentación rápida
- 4-cutter (ZHMAX-5X): 800–1000 RPM, alimentación constante
- Multisegmento (ZHMAX-7): 600–800 RPM, dejar que el impacto haga el trabajo
Más información sobre las especificaciones: Serie SDS-Plus, Serie SDS-Max.
Salga del espaciado (soplado de concreto): donde la geometría ayuda — y donde no puede
Spalling - el cono de concreto que se desprende de la cara posterior como los golpes de brocas a través - es en su mayoría la física, no un pequeño defecto. Los últimos milímetros de un agujero pasante no tienen concreto circundante para confinarlos, por lo que el impacto de percusión y el empuje hacia adelante cortan esa capa antes de que el carburo haya terminado de cortarlo. Algunas rupturas son inherentes a la perforación pasante; La geometría de la cabeza reduce la gravedad, no elimina el efecto.
Donde las tres geometrías difieren:
- 2-cortador: un solo borde recto concentra el impacto en una línea, por lo que en la ruptura tiende a dividir la última capa como un bloque. La punta autocentrante es lo que se gana aquí: bloquea el eje y mantiene el descentramiento bajo, por lo que la salida se mantiene redonda en lugar de ser rasgada por el tambaleo.
- Cruz de 4 filos (ZHMAX-5X): cuatro bordes comparten el impacto a través de cuatro puntos de contacto, reduciendo la tensión máxima en cada uno de ellos — un cono de salida más suave y más pequeño, por lo que la cabeza cruzada es la que especifica dónde importa la calidad de salida.
- Segmento múltiple (ZHMAX-7): la misma lógica de distribución de energía en el extremo pesado de SDS-Max. Esto es principalmente una cabeza de roca dura y agujero profundo, por lo que se encuentra a través de spalling mucho menos a menudo que las cabezas SDS-Plus anteriores, pero donde se rompe, la difusión del impacto a través de los segmentos todavía ayuda.
La parte honesta: la palanca más grande sigue siendo el operador. Aliviar la alimentación en los últimos 5–10 mm para que el broca cortes la capa final en lugar de perforarla hace más que cualquier patrón de punta. Las ranuras helicoidales de corte libre (bajo empuje requerido) y el bajo descentramiento lo hacen fácil de hacer: admiten una buena técnica, no la reemplazan. Ningún patrón de carburo legítimamente "evita" el desconchado; honestos brocas reducir el cono, y un tablero de apoyo de sacrificio o perforación de ambas caras termina el trabajo donde la cara de salida es crítica.
Cabezas de carburo incrustadas vs unidas mediante soldadura fuerte: por qué es importante para Rebar
La punta de carburo es el extremo comercial de cada broca SDS, y la forma en que se une al cuerpo de acero determina si la broca sobrevive al concreto armado o falla catastróficamente. Comprender la diferencia entre la soldadura fuerte estándar y los cabezales de carburo incrustados (entrelazados) ayuda a los distribuidores a almacenar el producto adecuado para aplicaciones exigentes.
puntas tradicionales de soldadura fuerte
En la construcción estándar, una placa plana de carburo se broncea con plata sobre un asiento mecanizado en el cuerpo de acero. La junta de soldadura fuerte sola lleva todas las fuerzas de corte. Bajo la perforación normal en concreto liso, esto funciona bien. Sin embargo, cuando la broca golpea barras de refuerzo con alta energía de impacto, el choque lateral repentino puede exceder la resistencia a la cizalladura de la junta de soldadura fuerte. El resultado: la punta de carburo se separa y la broca se destruye instantáneamente.
Cabezas de carburo embebidas / entrelazadas
Las brocas Premium (como la filosofía de diseño Bosch 5X) utilizan una geometría mecánica de enclavamiento: la cabeza de carburo tiene forma de cola de milano o ranuras en T que se insertan en un bolsillo a juego en el cuerpo de acero. La cabeza es entonces controlada-atmósfera unida mediante soldadura fuerte en su lugar. Esto crea un sistema de retención dual: incluso si la soldadura fuerte se debilita bajo calor extremo, el bloqueo mecánico evita la separación de la cabeza. El resultado es un poco que puede sobrevivir a impactos repetidos de barras de refuerzo sin perder su cabezal de corte.
soldadura fuerte de banda de malla de atmósfera controlada vs soldadura fuerte de atmósfera abierta
La soldadura fuerte atmosférica estándar puede atrapar burbujas de gas y residuos de flujo en la junta, creando huecos y porosidad que reducen la resistencia al cizallamiento. La soldadura de atmósfera controlada elimina la contaminación atmosférica: la aleación de soldadura fluye uniformemente en la junta, produciendo un enlace más denso, más fuerte y más consistente. Para brocas de 4 cortes y múltiples segmentos donde cada filo de corte debe soportar una carga de impacto independiente, la soldadura fuerte de atmósfera controlada es el estándar profesional.
Impacto práctico en la perforación de concreto reforzado
Al perforar concreto armado, el diseño incrustado de 4 filos proporciona dos ventajas críticas: en primer lugar, el diámetro de corte más ancho creado por cuatro bordes despeja la barra de refuerzo en lugar de atraparla, evitando el peligroso ciclo de atasco y retroceso; en segundo lugar, la cabeza de carburo entrelazada resiste los impactos repetidos de barras de refuerzo cruzadas sin separación. Para los instaladores que trabajan en estructuras reforzadas diariamente, esto se traduce directamente en menos brocas rotos, menos tiempo de inactividad y un menor costo por agujero.
| Característica | soldadura fuerte estándar | Carburo empotrado |
|---|---|---|
| Método de adjunto | soldadura fuerte de plata solamente | Interbloqueo mecánico + soldadura fuerte de atmósfera controlada |
| Fuerza de corte de los enlaces | Base de referencia | 2–3× más alto |
| Resistencia al impacto de la barra | Moderado: riesgo de pérdida de la punta en el golpe directo de la barra de refuerzo | Alto — sobrevive a repetidos cruces de barras |
| Riesgo de separación de la cabeza | Mayor bajo impacto extremo | Casi cero con doble retención |
| Prima de precio | Base de referencia | 15-25% por encima del estándar |
| Uso recomendado | Concreto plano, bloque, ladrillo | Concreto reforzado, perforación estructural |
B2B Recomendaciones de stock para distribuidores
Para distribuidores de herrajes, casas de suministro de construcción y empresas de importación de herramientas, el almacenamiento de la mezcla correcta de tipos de cortadores SDS equilibra las ventas de volumen con artículos especiales de alta margen:
| Segmento | Tipo recomendado | Cliente típico | Asignación de existencias |
|---|---|---|---|
| Volumen / valor | SDS-Plus de 2 filos (punta autocentrante), carburo YG8C | bricolaje, comercios ligeros, taladrado de ladrillos y bloques | 50–60 % de unidades |
| Mid-tier / profesional | 4 punta SDS-Plus ZHMAX-5X, carburo YG11C | Contratistas generales, instaladores de MEP, trabajos de anclaje | 30-35% de las unidades |
| Especialidad / prima | Multi-segmento 4-cutter / SDS-Max ZHMAX-7 | Ingenieros estructurales, anclas post-instaladas | 10–15% de las unidades |
Profundidad de SKU por tipo:
- SDS-Plus de 2 filos: El rango completo de 5–16 mm es esencial. Nuestro consejo autocentrante es el valor agregado sobre un producto plano de 2 filos: compre en el precio, pero insista en las especificaciones mínimas de carburo YG8C para evitar devoluciones.
- SDS-Plus de 4 filos (ZHMAX-5X): Stock 6mm, 8mm, 10mm, 12mm, 14mm, y 16mm como su núcleo de seis tamaños. Estos cubren el 90% del trabajo de instalación de anclaje profesional en concreto armado.
- Multi-segmento 4-cutter / SDS-Max (ZHMAX-7): Stock selectivamente en 16mm, 20mm, 25mm y más grande. Motores más lentos pero de alto valor: para contratistas que taladran tierra dura o abrasiva, agujeros profundos y barras de refuerzo densas.
Un distribuidor que suministra los tres niveles, con hojas de datos técnicos correspondientes, se convierte en un socio de una sola fuente para los contratistas que necesitan la herramienta adecuada para cada trabajo. Este posicionamiento exige un margen más alto y relaciones con los clientes más largas que competir solo en precio por las brocas de corte de productos básicos.
