Expansion Anchor Drill Sizes
Expansion anchors (wedge anchors, drop-in anchors) require précise hole diameters for proper grip. The hole diameter must match the anchor's outer diameter exactly.
Wedge Anchor Size Chart
| Anchor Size | Foret Ø | Min. Embedment | Hole Depth |
|---|---|---|---|
| M6 | 6mm | 30mm | 45mm |
| M8 | 8mm | 40mm | 55mm |
| M10 | 10mm | 50mm | 65mm |
| M12 | 12mm | 60mm | 80mm |
| M16 | 16mm | 80mm | 100mm |
| M20 | 20mm | 100mm | 125mm |
Drop-In Anchor Size Chart
| Thread | Foret Ø | Anchor Length | Hole Depth |
|---|---|---|---|
| M6 | 8mm | 25mm | 30mm |
| M8 | 10mm | 30mm | 35mm |
| M10 | 12mm | 40mm | 45mm |
| M12 | 16mm | 50mm | 55mm |
| M16 | 20mm | 65mm | 70mm |
Chemical Anchor Drill Sizes
Chemical anchors (resin anchors) require oversized holes to allow resin to flow around the stud. The hole is typically 2-4mm larger than the rod diameter.
Chemical Anchor Size Chart
| Rod Size | Foret Ø | Embedment | Hole Depth |
|---|---|---|---|
| M8 | 10mm | 80mm | 90mm |
| M10 | 12mm | 90mm | 100mm |
| M12 | 14mm | 110mm | 120mm |
| M16 | 18mm | 125mm | 140mm |
| M20 | 24mm | 170mm | 185mm |
| M24 | 28mm | 210mm | 225mm |
Important: Chemical anchors in hollow materials require special sleeves. Consult manufacturer spécifications for screen tube diameters.
Sleeve Anchor Drill Sizes
Sleeve anchors (shield anchors) expand within the hole as the bolt is tightened. Hole diameter equals the sleeve's outer diameter.
Sleeve Anchor Size Chart
| Bolt Size | Foret Ø | Min. Embedment | Hole Depth |
|---|---|---|---|
| M6 | 8mm | 35mm | 45mm |
| M8 | 10mm | 40mm | 50mm |
| M10 | 12mm | 50mm | 60mm |
| M12 | 14mm | 60mm | 75mm |
| M16 | 18mm | 75mm | 90mm |
Percage Best Practices for Anchors
Hole Préparation
- Use hammer mode: Always use perforateur (SDS-Plus/Max) for béton, not standard drills
- Mark depth: Use tape on bit to mark required depth
- Clean holes: Blow out dust with air pump—debris reduces holding strength by up to 50%
- Check diameter: Worn bits drill undersized holes; replace bits regularly
Material Considerations
- Solid béton (C20-C40): Standard profondeur d'ancrages apply
- High-strength béton (C50+): May require reduced spacing
- Hollow block/brick: Use sleeve anchors or chemical anchors with mesh sleeves
- Cracked béton: Use approved anchors rated for cracked béton
Common Mistakes to Avoid
- Percage holes too shallow—always add 10-15mm for dust
- Using worn forets that create undersized holes
- Not cleaning holes before chemical anchor installation
- Overtightening expansion anchors (causes béton to crack)
Dimensions des vis béton et chevilles à frapper
Vis béton (tête hexagonale / tête cylindrique)
Les vis béton (de type Tapcon) se taraudent leur propre filetage dans des trous pré-forés. Le diamètre du trou doit être exactement celui spécifié — trop grand et la vis ne tient pas ; trop petit et elle se cisaille lors de la pose.
| Ø vis | Ø mèche | Ancrage min. | Remarques |
|---|---|---|---|
| M6 (¼″) | 5mm | 25mm | Luminaires, supports légers |
| M8 (5/16″) | 6.5mm | 35mm | Fixation courante en construction |
| M10 (3/8″) | 8mm | 40mm | Supports structurels, lisses d'assise |
| M12 (½″) | 10mm | 50mm | Charges structurelles lourdes |
Chevilles à frapper (chevilles à percussion)
Les chevilles à frapper sont l'option de pose la plus rapide — forez le trou au diamètre exact, insérez la cheville, enfoncez-la à ras avec un marteau. Utilisées pour des charges légères à moyennes dans le béton et la maçonnerie.
| Ø cheville | Ø mèche | Charge max. (béton) |
|---|---|---|
| 6mm | 6mm | ~0,8 kN cisaillement |
| 8mm | 8mm | ~1,5 kN cisaillement |
| 10mm | 10mm | ~2,5 kN cisaillement |
| 12mm | 12mm | ~4,0 kN cisaillement |
Règle de tolérance critique
Pour les chevilles à expansion, le diamètre du trou doit correspondre au diamètre extérieur de la cheville à ±0,5mm près. Un trou de 1mm trop grand réduira la résistance à l'arrachement de 30 à 50%. Utilisez toujours une mèche à maçonnerie en carbure neuve et tranchante pour les trous d'ancrage définitifs — une mèche usée produit un trou trop grand en forme de cloche à l'entrée du trou.
Couple et profondeur : pourquoi la précision est essentielle
Le bon diamètre de forage ne fait que la moitié du travail — la profondeur du trou et le couple d'installation sont tout aussi critiques. Un trou trop profond gaspille du temps et affaiblit le béton ; un trou trop court empêche la cheville de se positionner correctement.
| Type de cheville | Règle de profondeur | Couple de serrage | Erreur courante |
|---|---|---|---|
| Expansion à coin | Profondeur d'ancrage + 1 diamètre de boulon | Selon fabricant (typique 15–80 Nm) | Serrage excessif fissure les bords |
| Cheville à douille | Longueur de cheville + 5mm de jeu | Serré à la main + ¼ tour max | Trou trop court — douille ne s'expanse pas |
| Cheville chimique | Selon fiche technique exacte | N/A (résine durcit) | Trou non nettoyé — 50% de perte d'adhérence |
| Vis béton | Longueur de vis + 5mm minimum | 12–20 Nm (visseuse à chocs) | Revisser dans le même trou détruit le filet |
| Cheville à frapper | Longueur clou + affleurant | N/A (pose au marteau) | Diamètre trop grand — cheville tourne |
Règle de distance au bord : La plupart des chevilles à expansion exigent une distance minimale au bord de 5× le diamètre de la cheville. Une cheville M10 nécessite au moins 50mm du bord du béton. Le non-respect provoque l'éclatement du béton sous charge.
Choisir le foret selon le système de cheville
Chaque type de cheville nécessite un foret adapté pour une installation fiable :

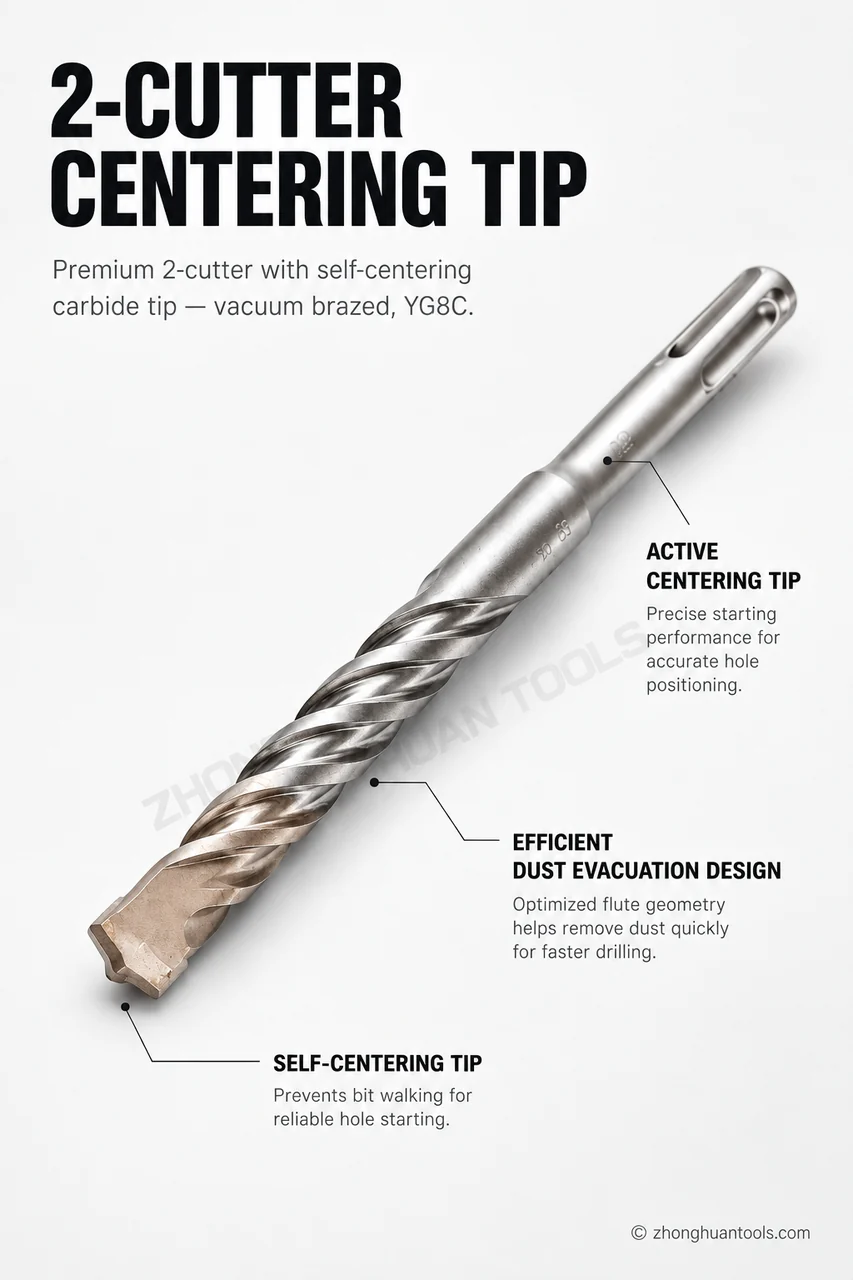

- Chevilles à expansion et à douille : Forets SDS-Plus 2 taillants standard suffisent. Carbure YG8 minimum. Vérifier l'usure — un foret usé produit un trou surdimensionné où le mécanisme d'expansion ne peut pas gripper.

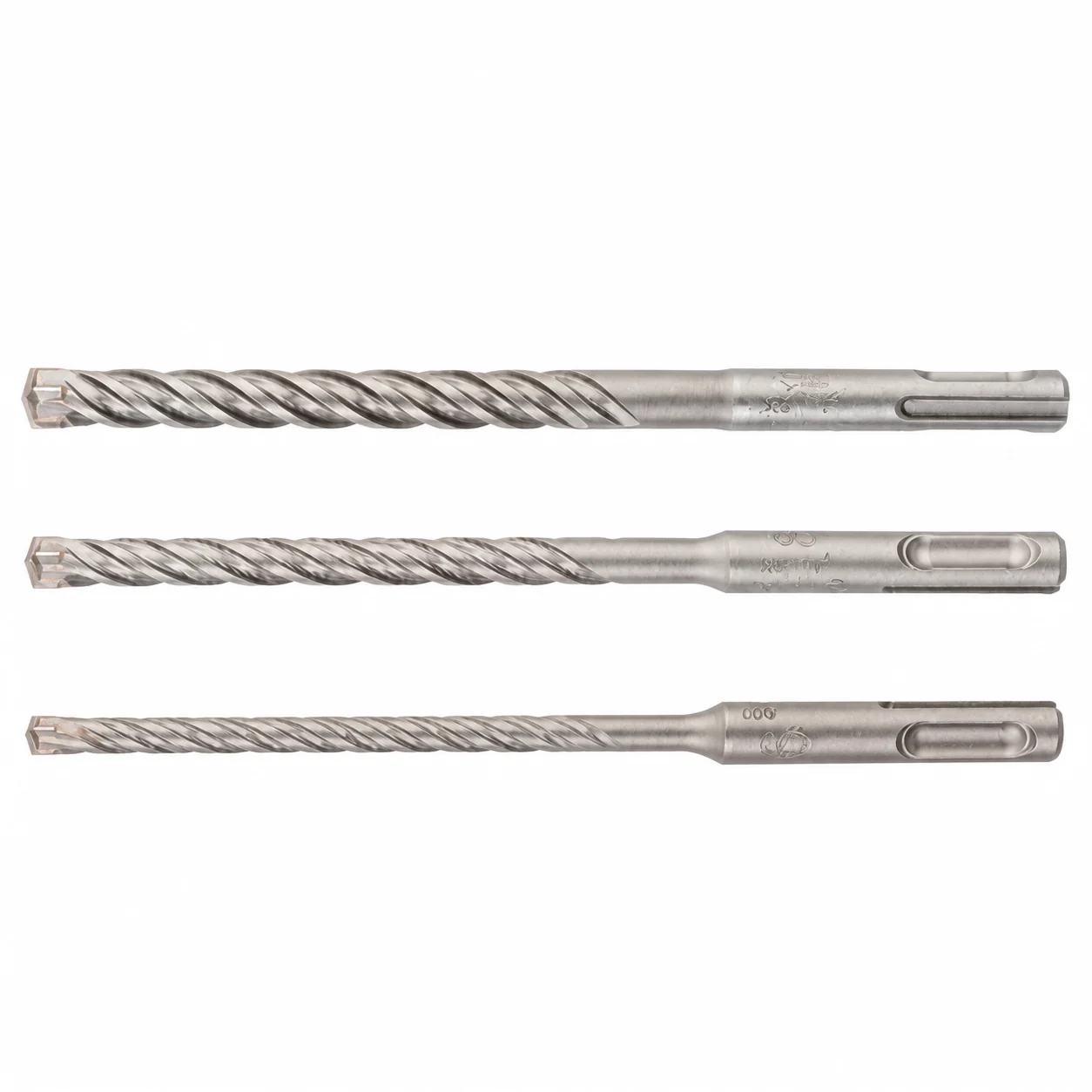

- Chevilles chimiques : Forets 4 taillants ou tête en croix SDS-Plus avec certification PGM. Les chevilles chimiques sont critiques en diamètre — 0,5mm de trop réduit la résistance à l'arrachement de 15–20%. Nettoyer soigneusement avant injection.
- Vis béton : Le fabricant de vis spécifie un diamètre de trou pilote exact. Même 1mm de trop et le filet ne mord pas. Toujours utiliser un foret neuf et non usé.
- Chevilles à frapper : Forets maçonnerie standard conviennent. L'ajustement doit être serré — le clou doit s'enfoncer fermement au marteau, pas glisser librement.
Normes de tolérance des mèches ANSI B212.15-1994
La norme ANSI B212.15-1994 définit les plages de tolérance de diamètre admissibles pour les mèches à maçonnerie à pointe carbure utilisées lors de la pose de chevilles. Une mèche dans sa plage de tolérance produit des trous permettant aux chevilles de fonctionner à leur charge nominale. Une mèche usée qui dépasse la limite supérieure de tolérance crée un trou surdimensionné — l'une des principales causes de défaillance de cheville sur chantier.
| Taille nominale (in) | Équiv. métrique | Plage de tolérance (in) | Plage de tolérance (mm) |
|---|---|---|---|
| 3/16" | ~5mm | .198 – .206" | 5,03 – 5,23mm |
| 1/4" | ~6mm | .260 – .268" | 6,60 – 6,81mm |
| 5/16" | ~8mm | .327 – .335" | 8,31 – 8,51mm |
| 3/8" | ~10mm | .390 – .398" | 9,91 – 10,11mm |
| 7/16" | ~11mm | .458 – .468" | 11,63 – 11,89mm |
| 1/2" | ~12mm | .520 – .530" | 13,21 – 13,46mm |
| 9/16" | ~14mm | .582 – .592" | 14,78 – 15,04mm |
| 5/8" | ~16mm | .650 – .660" | 16,51 – 16,76mm |
| 3/4" | ~19mm | .775 – .787" | 19,69 – 19,99mm |
| 1" | ~25mm | 1.030 – 1.042" | 26,16 – 26,47mm |
6 défaillances courantes lors de la pose de chevilles
À de rares exceptions près, les défaillances de chevilles sont causées par l'installateur, pas par la cheville. Comprendre les modes de défaillance est le moyen le plus rapide d'éliminer les reprises et les responsabilités sur chantier.
1. Utiliser une mèche usée ou de mauvais diamètre
La cause la plus fréquente. Une mèche 5/8" usée utilisée pour des chevilles 1/2" crée un trou surdimensionné — la cheville se pose facilement mais s'arrache sous charge. Faites toujours correspondre le diamètre nominal de la mèche au diamètre de la cheville et remplacez les mèches à intervalles réguliers.
2. Forer trop peu profond
Négliger la réserve de profondeur de 10 à 15mm supplémentaires signifie que la poussière de forage au fond empêche la cheville d'atteindre la profondeur d'ancrage complète. Ceci est particulièrement critique pour les chevilles à coin — les tiges insuffisamment ancrées ne respectent pas immédiatement la marge de sécurité 4:1.
3. Ne pas nettoyer le trou avant les chevilles chimiques
La résine adhère au béton, pas à la poussière. Un trou rempli de copeaux lie la résine à un matériau meuble — lui-même non ancré. La séquence correcte est : souffler, brosser avec une brosse métallique, souffler à nouveau, aspirer. Sauter une étape peut réduire la résistance d'adhérence jusqu'à 50%.
4. Sur-serrage des chevilles à expansion
Un serrage au-delà du couple prescrit par le fabricant provoque une sur-contrainte du cône d'expansion dans le béton environnant, créant des microfissures et réduisant les distances aux bords. La cheville peut sembler bien fixée, mais le matériau de base est compromis. Utilisez toujours une clé dynamométrique étalonnée.
5. Cheville à sceller non complètement expansée
Les chevilles à sceller nécessitent un outil de pose spécifique enfoncé à une profondeur précise. Les installateurs qui utilisent le mauvais outil, ou s'arrêtent parce que ça « semble posé », laissent le clip d'expansion partiellement engagé. La cheville supporte des charges légères de test mais cède sous la charge de conception. Le seul moyen de vérifier est d'entendre l'outil toucher le fond.
6. Ignorer les distances minimales aux bords et entre chevilles
Poser des chevilles trop près d'un bord de béton ou trop proches les unes des autres provoque une rupture par cône de béton — l'ensemble du cône de béton est arraché plutôt que le boulon ne casse. La plupart des chevilles à expansion nécessitent une distance minimale au bord de 5× le diamètre de la cheville et un espacement entre chevilles de 10× le diamètre. Violer l'une ou l'autre de ces règles réduit la charge nominale de 30 à 60%.
La règle du coefficient de sécurité 4:1
Conformément à ASTM E488, appliquez toujours un coefficient de sécurité minimum de 4:1 aux valeurs de charge ultime publiées — dimensionnez à 25% de la résistance à l'arrachement publiée. Pour les applications en plafond, vibratoires ou sismiques, utilisez 10:1 ou consultez un ingénieur structure.
