Hilti TE-CX SC ist ein Spatmeißel der Klasse Ultimate für das Abtragen von Oberflächenrückständen und das Schlitzen in Beton. Seine 60 mm breite Schneide bearbeitet je Durchgang einen breiteren Streifen als ein schmaler Flachmeißel. Bei Zhonghuan betrachten wir Schneide, Übergang, Verschleißverhalten und TE-C/SDS-Plus-Aufnahme als Teile eines Werkzeugs für den Oberflächenabtrag.
Technische Daten: 18/6 und 25/6

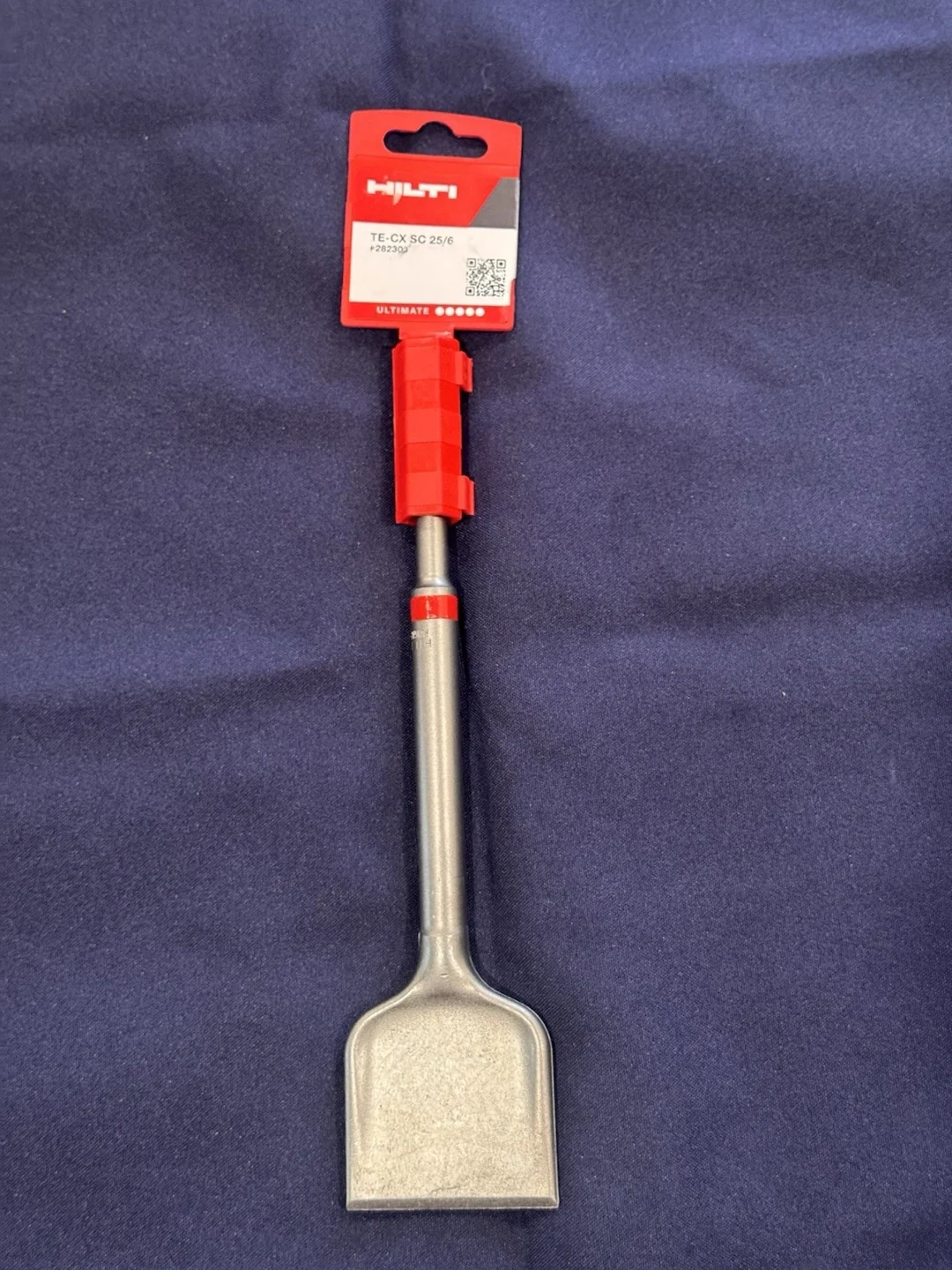

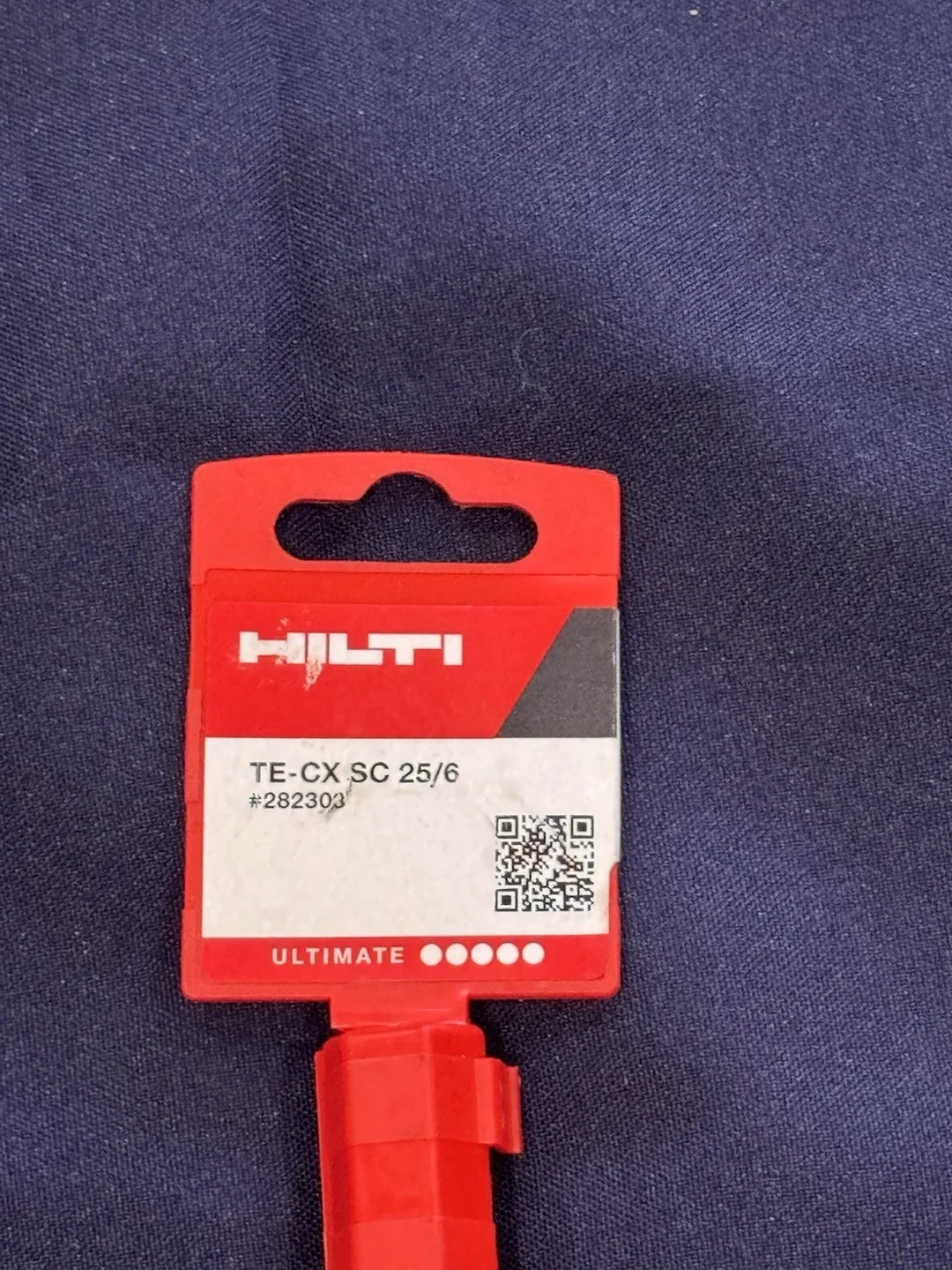

Hilti führt Gesamtlängen von 180 und 250 mm bei 60 mm Arbeitsbreite auf. Die vorliegenden Fotos zeigen TE-CX SC 25/6, Artikel 282303. Die Ausführung 18/6 verwendet dieselbe Nennbreite bei kürzerem Werkzeugkörper.
| Modell | Gesamtlänge | Arbeitsbreite | Artikelnummer |
|---|---|---|---|
| TE-CX SC 18/6 | 180 mm | 60 mm | 282302 |
| TE-CX SC 25/6 | 250 mm | 60 mm | 282303 |
Beide Ausführungen verwenden TE-C, allgemein als SDS-Plus bezeichnet. Sie gehören zur Produktklasse Ultimate und sind mit einem Stück je Packung aufgeführt.
Hilti: technische Daten und Anwendungen
Hilti: Artikel- und Maßangaben
60 mm breite Schneide für schrittweisen Abtrag

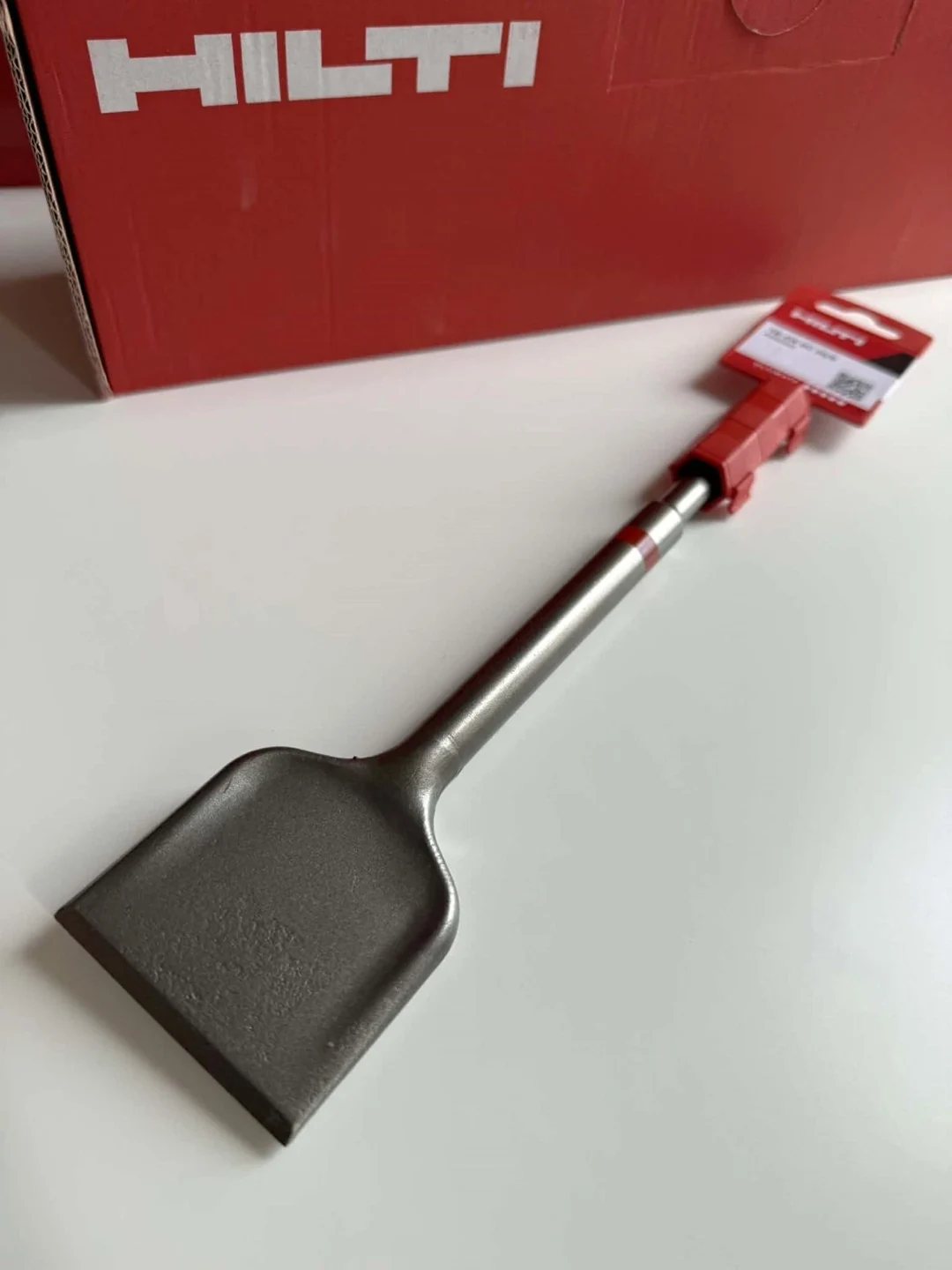

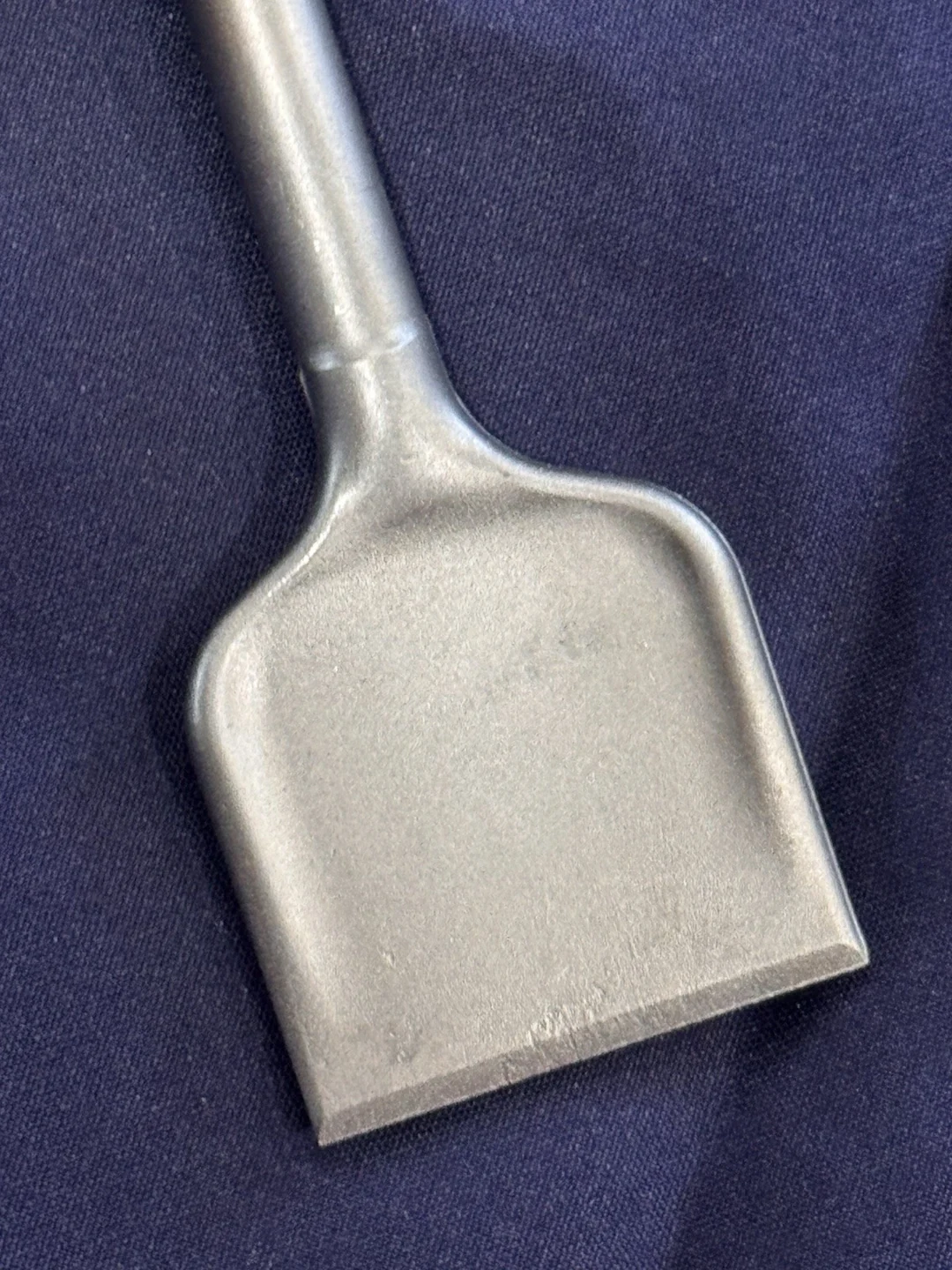

Die breite, gerade Schneide greift streifenförmig in die Oberfläche ein. Auf den Fotos geht das breite Blatt über gerundete Schultern in den runden Körper über. Beim Oberflächenabtrag lässt sich die Schneide unter eine Erhebung oder an den Rand einer Schicht führen und anschließend in überlappenden Bahnen vorarbeiten. Die Breite bestimmt die Abdeckung; der Anstellwinkel beeinflusst, wie tief die Schneide in den Untergrund eingreift.
Diese Form eignet sich für Material, das auf einer Oberfläche haftet. Eine Spitze konzentriert den Kontakt anders, wenn zunächst ein örtlicher Bruch eingeleitet werden soll. Wählen Sie das Arbeitsende danach, ob die Aufgabe einen Bruchbeginn, das Verfolgen eines Schlitzes oder den flächigen Abtrag von Rückständen verlangt.
Die Funktion der selbstschärfenden Schneide
Hilti bezeichnet die Schneide als selbstschärfend; regelmäßiges Nachschärfen oder Nachhärten ist bei vorgesehener Anwendung nicht erforderlich. Der Nutzen liegt im Erhalt einer brauchbaren Arbeitskante während des Stahlverschleißes. Verschleiß findet weiterhin statt. Beurteilen Sie die weitere Verwendung anhand von Arbeitsprofil, Abtragsfortschritt und Gesamtzustand.
Hilti: technische Daten und Anwendungen
Hochlegierter Stahl und Übergang zum Körper

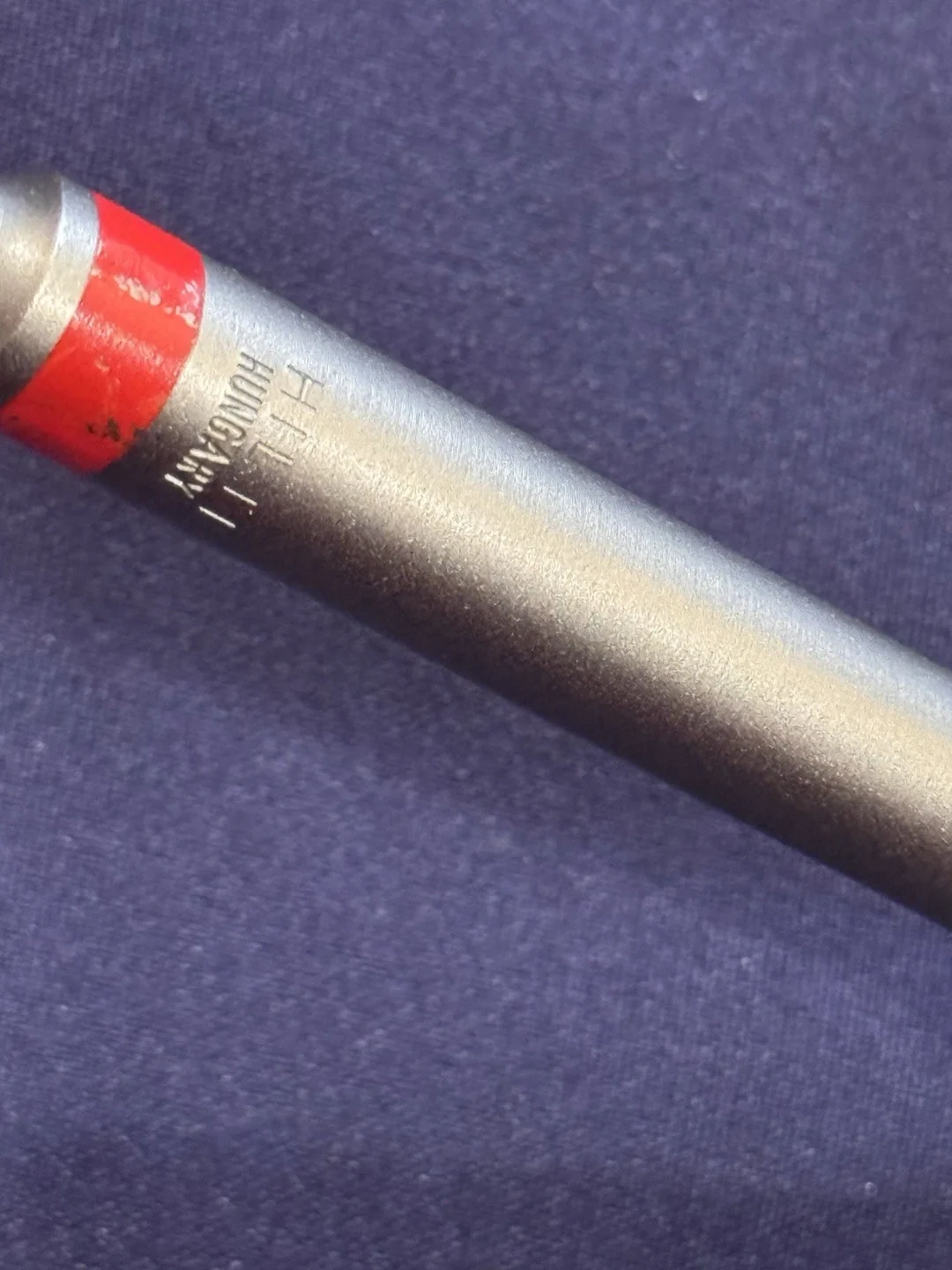

Hilti nennt hochlegierten Stahl für Gleichmäßigkeit und Zuverlässigkeit. Die Werkzeugbereiche tragen unterschiedliche Lasten: Die Schneide trifft auf abrasive Ablagerungen, die Schultern übertragen die Last in den Körper und der Schaft nimmt wiederholte Schläge auf. Der sichtbare gerundete Übergang verbindet das breite Blatt mit dem schmaleren Körper. Werkstoffwahl und Arbeitsgeometrie dienen demselben Haltbarkeitsziel.
180 oder 250 mm: Länge nach Zugang wählen
Hilti empfiehlt kürzere Meißel für gute Energieübertragung und Lebensdauer; längere Ausführungen vergrößern die Reichweite in tieferen oder engen Bereichen. 180 mm ist eine kompakte Wahl für gut zugängliche Flächen. 250 mm schafft mehr Reichweite hinter Hindernissen oder in Vertiefungen. Wählen Sie die Länge so, dass Maschine und Schneide die Arbeitsstelle in geeigneter Haltung erreichen und der Kontakt kontrollierbar bleibt.
Hilti: technische Daten und Anwendungen
TE-C/SDS-Plus und Maschinenwahl

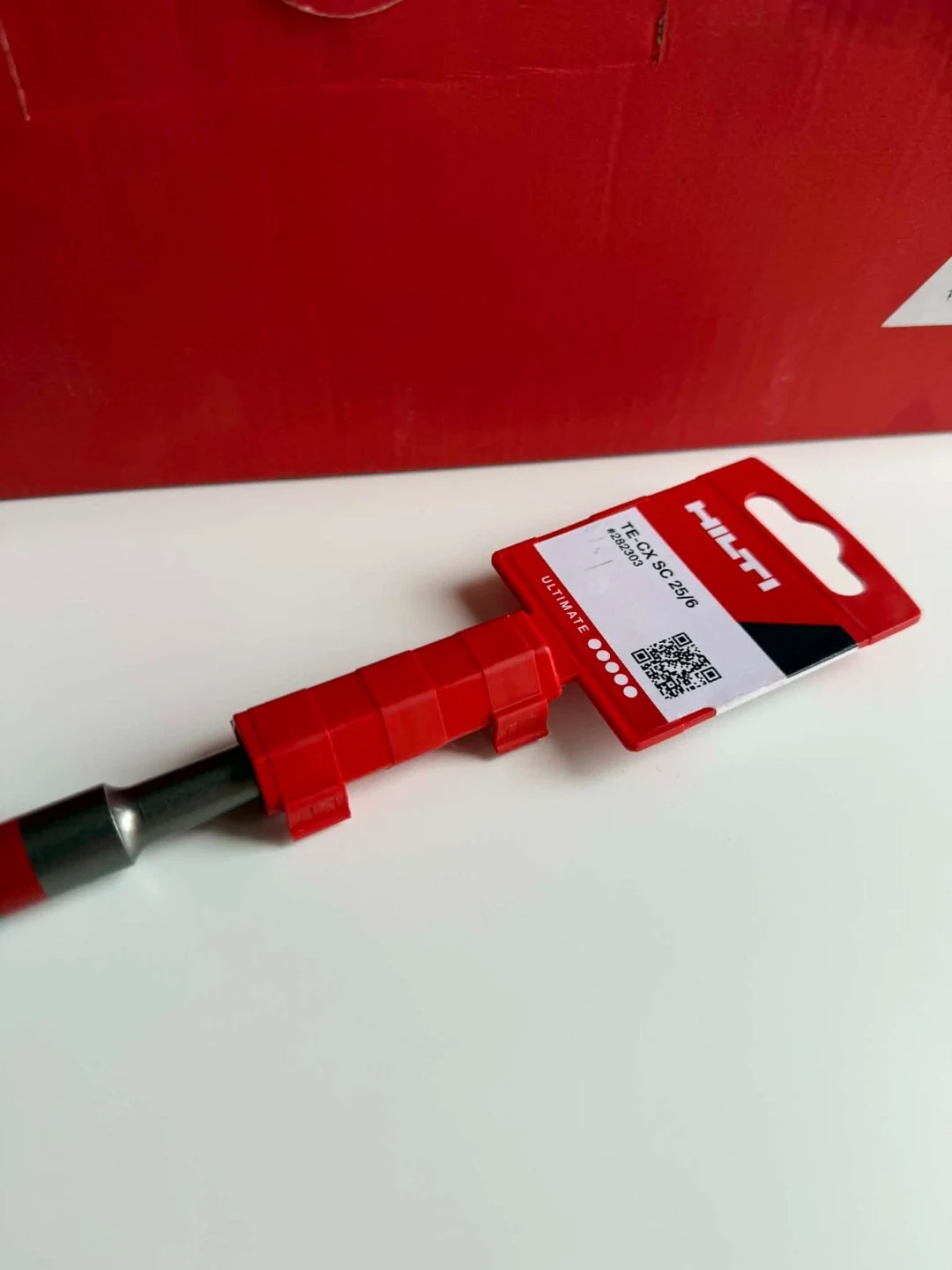

TE-C gehört zur SDS-Plus-Aufnahmefamilie. Verwenden Sie einen passenden Werkzeughalter und eine Maschine mit geeignetem Meißelbetrieb und beachten Sie deren Einsatzvorgaben. SDS-Max/TE-Y und TE-S benötigen eigene Aufnahmesysteme. Die rote Hülle auf den Fotos schützt das Einsteckende in der Verpackung und wird vor dem Einsetzen entfernt.
Rückstände entfernen und Beton schlitzen
- Betonüberstände und ausgetretenen, erhärteten Beton an Schalungsfugen abtragen.
- Schweißspritzer, Zunder und andere Oberflächenrückstände innerhalb der vorgesehenen Anwendung entfernen.
- Beton mit einer zur Aufgabe passenden Arbeitsbreite und Tiefe schlitzen.

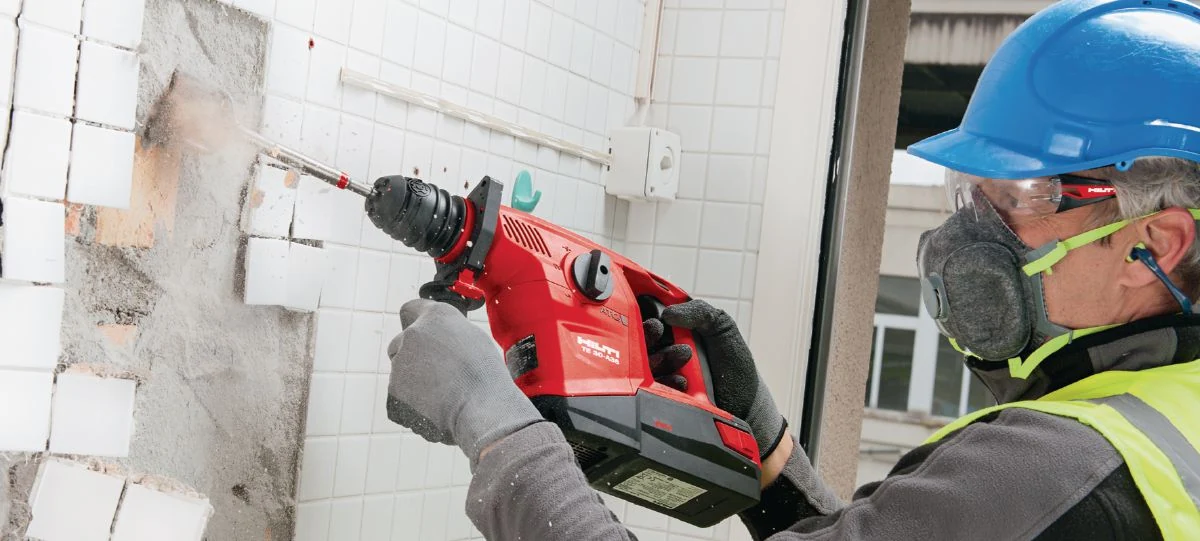

Das Foto der Wandrenovierung zeigt kontrollierten Oberflächenabtrag mit einem Bohrhammer. Finden Sie für solche Arbeiten zunächst die Schichtgrenze und gehen Sie in kurzen, überlappenden Bahnen vor. Schutt und Staub mit zur Maschine und zum Material geeigneter Ausrüstung erfassen.
Aufnahme pflegen und weiterarbeiten

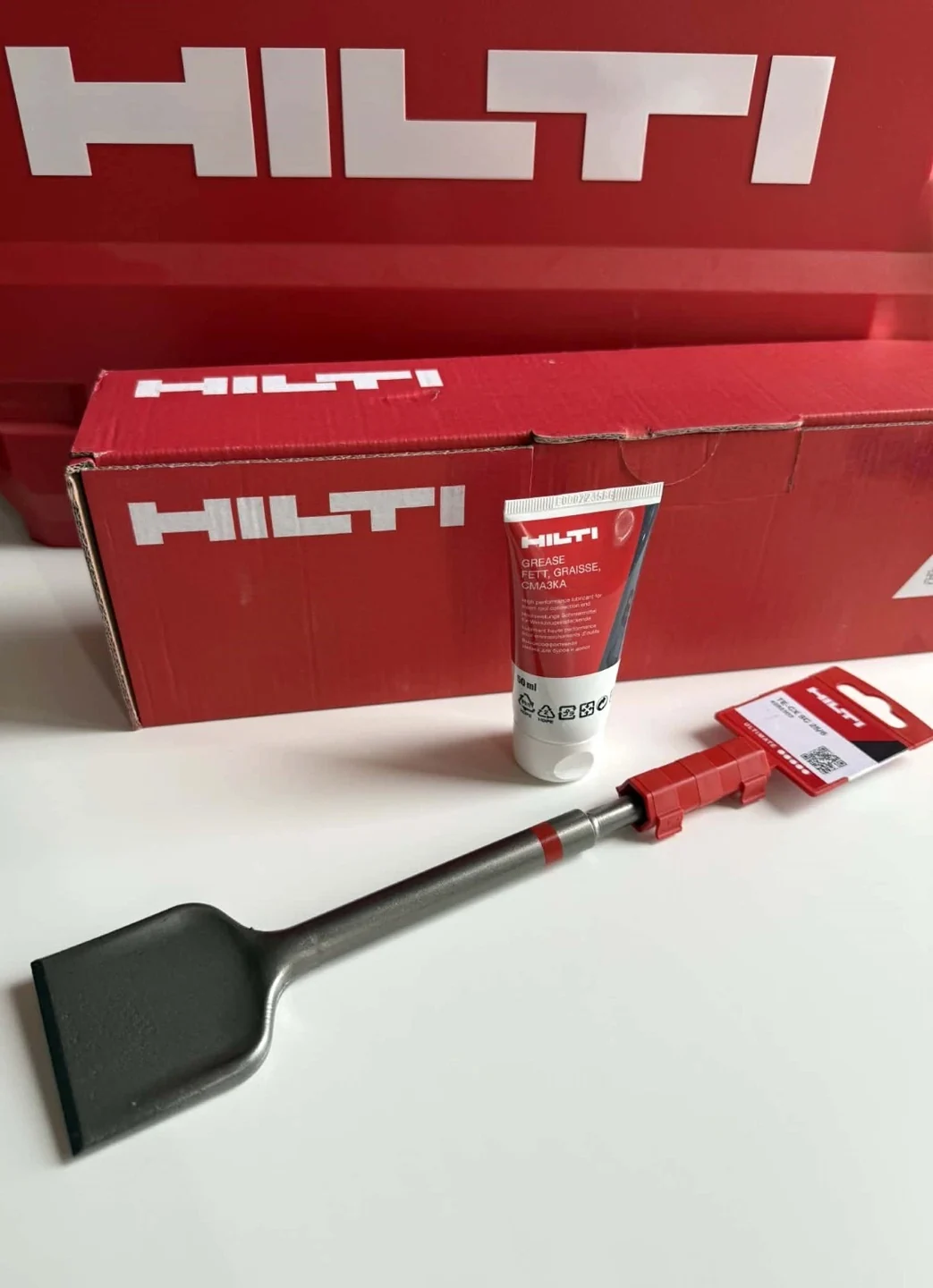

Halten Sie das Einsteckende sauber und verwenden Sie das laut Maschinenanleitung vorgeschriebene Schmiermittel. Prüfen Sie die Verriegelung vor Arbeitsbeginn und kontrollieren Sie Schneide und Schaft während des Einsatzes. Das Foto mit Fett veranschaulicht die Pflege des Anschlusses: Die Schmierung betrifft den Werkzeughalter, die Selbstschärfung die Arbeitskante.
Entdecken Sie unser Sortiment an Abbruchmeißeln. Für die Zuordnung nennen Sie Maschinenmodell, abzutragendes Material, gewünschte Breite und Länge sowie Menge.
Unser Meißelsortiment ansehen · Anwendung besprechen
Häufige Fragen
Wofür ist TE-CX SC vorgesehen?
Hilti nennt Schweißspritzer, Zunder und Betonüberstände oder Betonaustritte an Schalungen sowie Schlitzen in Beton.
Welche Maße haben 18/6 und 25/6?
TE-CX SC 18/6 ist 180 mm lang und 60 mm breit. TE-CX SC 25/6 ist 250 mm lang und 60 mm breit.
Bedeutet TE-C SDS-Plus?
Ja. TE-C ist Hiltis SDS-Plus-Aufnahmefamilie. Die Maschine benötigt zusätzlich einen geeigneten Meißelbetrieb.
Bedeutet Selbstschärfung, dass die Schneide nicht verschleißt?
Der Stahl verschleißt weiterhin. Ziel ist eine brauchbare Arbeitskante bei vorgesehener Anwendung, ohne regelmäßiges Nachschärfen oder Nachhärten.
