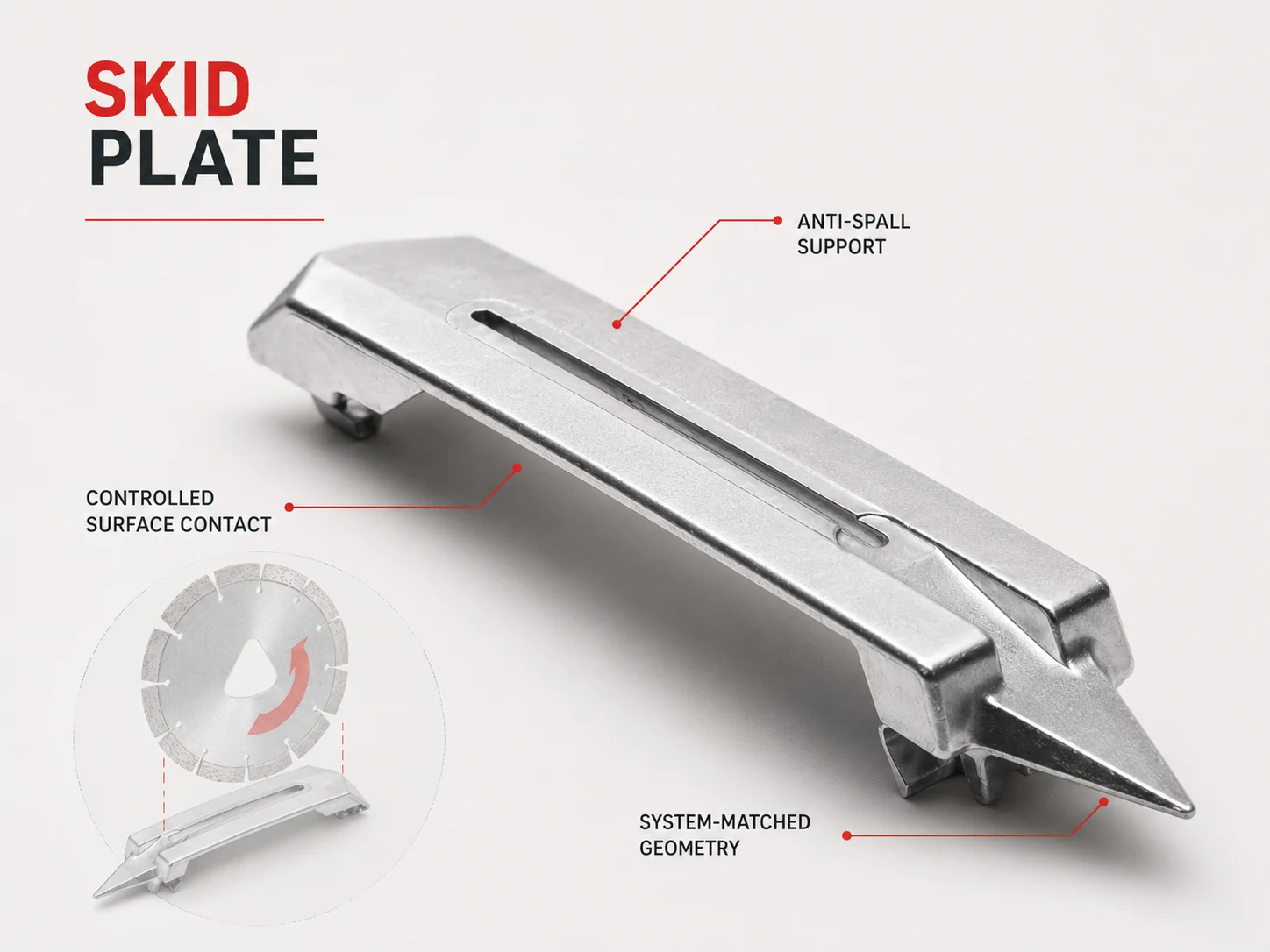

Blatt und Gleitplatte als ein Schneidsystem lesen
Technische Visualisierungen für Schnittstelle und Mechanismus; keine Werksprüffotos oder Montagezeichnungen.
Plattenzustand steuert Kantenstützung
Schlitzspiel, Ebenheit und freie Federbewegung gehören in die Freigabe.
- Oberflächenkontakt
- Blatt-Schlitz-Spiel
- Maschinenbezogene Geometrie
Aufwärtsschnitt plus gestützte Oberfläche
Das Blatt tritt nach oben aus, während die Platte die junge Oberfläche um die Fuge stützt.
- Aufwärtsrotation
- Flache Schwindfuge
- Weniger Ausfransen
Kurzantwort: Ein System, nicht nur ein kleines Blatt
Frühschneiden setzt Schwindfugen in Grünbeton kurz nach dem Glätten, bevor Schwundspannungen einen zufälligen Rissweg wählen. Das saubere Ergebnis kommt aus einem abgestimmten System: leichte Frühschneidsäge, anwendungsbezogenes Diamantblatt, Aufwärtsrotation, federbelastete Anti-Ravelling-Gleitplatte und freigegebene Aufnahme.
Das Blatt schneidet den Beton; die Platte hält es nicht von der Oberfläche fern. Sie stützt die junge Oberfläche unmittelbar am Blattweg, während die Schneide nach oben austritt.
1–4 Stunden sind ein Zustandsfenster
ACI definiert eine Frühschneid-Trockensäge für den Beginn etwa 1–4 Stunden nach dem Glätten, ohne dass die Schnittkanten ausfransen. Das reale Fenster hängt von Mischung, Plattentemperatur, Wetter, Glätten, Bluten und Erstarrung ab. Ein kurzer Probeschnitt muss eine intakte Oberfläche zeigen und vor zufälligen Rissen erfolgen.
Warum Grünbetonkanten ausfransen
Der Zuschlag ist bereits hart, die umgebende Zementpaste aber noch schwach. Hebt die Schnittkraft Material an einer ungestützten Oberfläche an, können Zuschlag und Paste ausbrechen. Längeres Warten stärkt die Oberfläche, verbraucht aber das Fenster vor der zufälligen Rissbildung.
Aufwärtsschnitt und Gleitplatte
Husqvarna beschreibt den Mechanismus so: Bei aufwärts drehendem Schnitt übt die Anti-Ravelling-Gleitplatte Druck auf die Betonoberfläche aus und reduziert Ausbruch und Abplatzung. Die Platte hält Kontakt um die Austrittszone des Blatts. Schlitzspiel, Ebenheit, Federbewegung und Position sind deshalb funktionale Schnittparameter.
Aufnahme, Mitnehmer und Schnittbreite
Frühschneidaufnahmen gehören zu Maschinenfamilien. Diamond Products dokumentiert beispielsweise 1-Zoll-Aufnahme, Mitnehmerloch und Dreieck-Ausbruch. Andere Systeme nutzen eigene Buchsen. Sägefabrikat, Zentrierung, Dreiecksbuchse, Mitnehmerlage, Durchmesser, Schnittbreite, Höchstdrehzahl und Plattenschlitz gemeinsam bestätigen.
Zustand und Ersatz der Gleitplatte
Das Blatt muss den Schlitz frei passieren. Unterseite und Platte müssen eben, gratfrei und unverbogen sein; die Federung muss frei arbeiten. Manche Hersteller verlangen eine neue Platte je neuem Blatt, andere geben Prüf- oder Verschleißkriterien vor. Eine universelle 2–3-Blätter- oder 0,5-mm-Regel veröffentlichen wir nicht.
Zuschlag abstimmen, nicht Farbe raten
Harter Zuschlag stumpft Diamanten ab und verlangt meist mehr Selbstdressierung; weicher oder abrasiver Sand trägt die Matrix schneller ab. Markenfarben sind systemspezifisch. Im RFQ Zuschlag, Sandabrasivität, Region oder Referenzblatt nennen; Zhonghuan liefert Matrixrichtung und Private-Label-Farbkarte zur Musterfreigabe.
Einfaches OEM-RFQ
- Sägefabrikat und Modell oder Fotos von Flansch und Altblatt.
- Durchmesser und Schnittbreite, falls bekannt.
- Zeit von Einbau/Glätten bis Schnitt und Trockenbetrieb.
- Zuschlag oder Mischungsdaten; alternativ Region und Referenzblatt.
- Nur Blatt oder Blatt + Gleitplatte + Private-Label-Verpackung.
Matrix, Segment, Anschlusszeichnung und Plattenabstimmung übernimmt unser Engineering. Freigabe über Zeichnung, Maschinenpassung und Probeschnitt.
Frühschneidblatt + Gleitplatte aufbauen
Sägemodell oder Flanschfoto, Blattgröße, Schnittfenster, Zuschlag und Jahresmenge senden.
