Der Hilti TE-YX FM ist ein selbstschärfender SDS-Max-Flachmeißel für kontrollierten Abbruch von Beton und Mauerwerk. Seine 26-mm-Schneide, das profilierte Arbeitsende und die schwarze Staubkappe machen ihn zu einer hilfreichen Referenz für Bauunternehmen und Händler mit einem professionellen Abbruchsortiment.
Ein hochwertiger Meißel bewährt sich durch anhaltendes Eindringen, kontrollierten Ausbruch und zuverlässige Maschinenpassung. Wir betrachten die TE-YX-FM-Daten sowie die bereitgestellten Fotos der 280- und 360-mm-Werkzeuge und erläutern die Spezifikationspunkte für eine hochwertige OEM-Alternative.
TE-YX FM: Anschluss und gängige Referenzgrößen
Hilti gibt TE-Y (SDS-Max) als Anschluss, 26 mm als Schneidenbreite und Ultimate als Produktklasse an. Die saudische Produktseite bietet derzeit 360 und 500 mm an. Die Tabelle ordnet die Artikelnummern anhand des Hongkonger Hilti-Katalogs von 2024 zu; regionale Verfügbarkeit und Packungsgrößen bei der Bestellung bestätigen. Hilti TE-YX FM Produktseite · Hilti-Zubehörkatalog 2024, S. 38
| Referenzmodell | Gesamtlänge | Schneidenbreite | Einzelartikelnummer | Anschluss |
|---|---|---|---|---|
| TE-YX FM 28 | 280 mm | 26 mm | 2241990 | TE-Y (SDS-Max) |
| TE-YX FM 36 | 360 mm | 26 mm | 2241991 | TE-Y (SDS-Max) |
| TE-YX FM 50 | 500 mm | 26 mm | 2241992 | TE-Y (SDS-Max) |
26 mm bezeichnet die Schneidenbreite, nicht den Schaftdurchmesser. Auf der bereitgestellten Verpackung ist das separate SDS-Max-Schaftnennmaß von 18 mm angegeben. Schneidenbreite, Gesamtlänge und Maschinenanschluss als getrennte Bestellfelder führen. Zollangaben im Handel sind gerundete Umrechnungen; für die Musterfreigabe die metrische Zeichnung verwenden.
Untergrund und Abbruchaufgabe auf den Hammer abstimmen
Dichter Beton, harte Gesteinskörnung, Ziegel und Mörtel beanspruchen einen Meißel unterschiedlich. Bewehrung kann den Rissverlauf unterbrechen. Ausgehend von Material und Abtragsaufgabe zuerst eine geeignete SDS-Max-Maschine und Schlagbeanspruchung wählen, danach das Arbeitsende.
Eine 26-mm-Flachschneide eignet sich für kontrolliertes Meißeln, Schlitzen und streifenweisen Abtrag. Ein breiter Spatmeißel ist eine andere Wahl für geeignete Oberflächenschichten; eine Spitze konzentriert den Erstkontakt anders. Bei Stahlbeton nach dem Abbruchplan vorgehen und freigelegten Stahl mit einem geeigneten Verfahren bearbeiten.
Eine Maschine mit geeignetem Meißelbetrieb und abgeschalteter Drehung verwenden. Die SDS-Max-Passung ist der erste Kompatibilitätsschritt; Maschinenbelastung, Zugänglichkeit und Arbeitsverfahren vervollständigen die Auswahl.
Selbstschärfung betrifft den gesamten Arbeitsquerschnitt
Die Nahaufnahme zeigt eine breite, annähernd gerade Schneide mit einer langen vertieften Fläche und erhöhten Seitenbereichen, die zum Körper hin zusammenlaufen. Schneide, beide Flächen, Seitenprofil und Übergang gemeinsam beurteilen. Die sichtbare Geometrie unterscheidet sich von einem glatten, gleichmäßigen Flachkeil.
Mit zunehmender Verrundung einer konventionellen Schneide kann sich der Kontakt verbreitern. Ein selbstschärfendes Profil soll beim Stahlabtrag eine wirksame Arbeitsform erhalten. Ziel sind anhaltender Eingriff und weniger Unterbrechungen für die Schneidenaufbereitung.
Der Stahl verschleißt weiterhin. Ein Neuteilfoto zeigt die Ausgangsform; ein Vergleich auf demselben Beton mit demselben Hammer zeigt das Verhalten im Einsatz. Die sichtbare Vertiefung belegt keinen festen Geschwindigkeitsvorteil und keine garantierte Klemmfreiheit.
Die schwarze Staubkappe sitzt am aufnahmeseitigen Ende

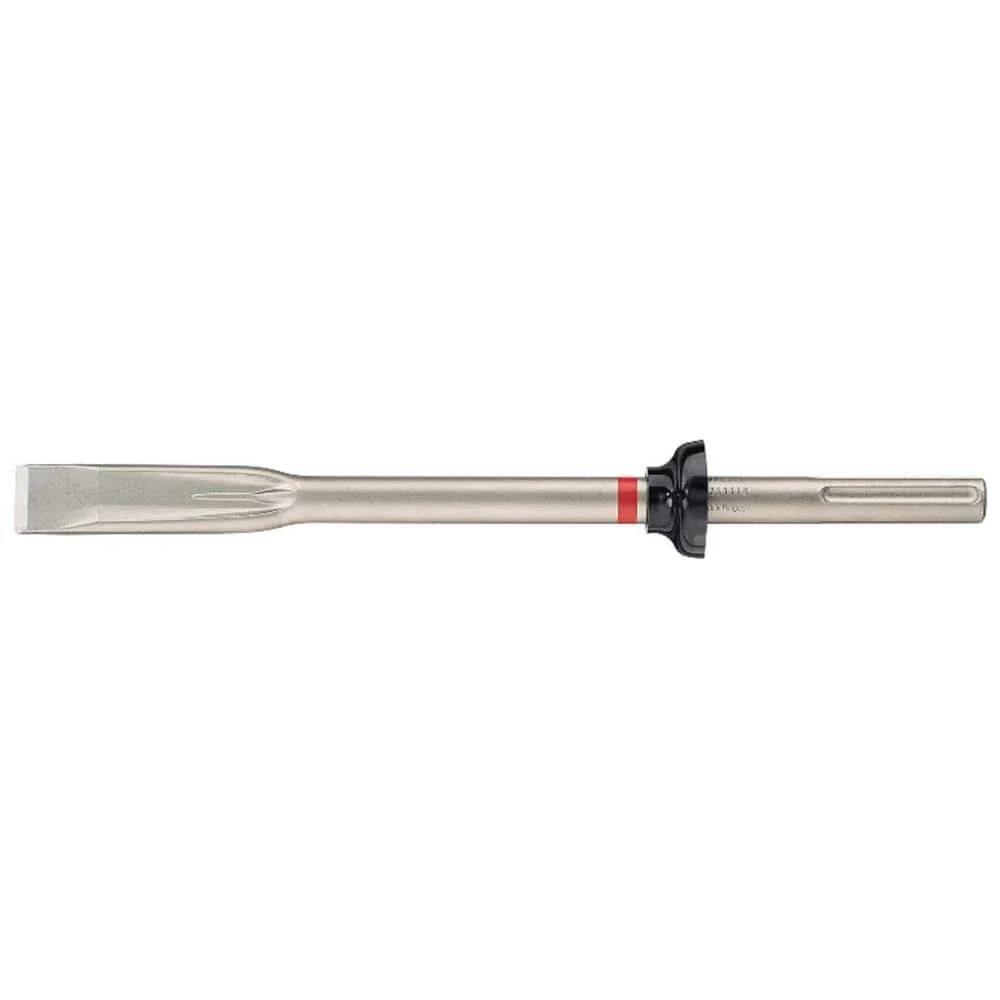

Die Fotos zeigen eine schwarze Kappe um den Körper nahe dem Einsteckende. Hilti bezeichnet sie als Staubkappe und verbindet sie mit höherer Zuverlässigkeit und weniger Stillstand. Sie ist ein separates Merkmal neben den SDS-Max-Haltenuten. Hilti: Merkmale und Anwendungen
Für ein OEM-Sortiment Passung, Position und Freiraum der Kappe an der tatsächlichen Werkzeugaufnahme prüfen. Sie soll sicher sitzen, ohne das Einsetzen oder die normale Werkzeugbewegung zu behindern. Die Kappe ist ein konkreter Montage- und Prüfpunkt; die Reinigungs- und Schmieranweisungen der Maschine gelten weiterhin.
Induktive Härtung unterstützt die Geometrie unter Schlaglast
Hilti nennt induktive Härtung für TE-YX FM und verbindet sie mit Widerstand gegen Aufpilzen, Verschleiß und Verbiegen. Die Geometrie bestimmt die Arbeitsform; Werkstoff und Wärmebehandlung bestimmen, wie der Querschnitt auf wiederholte Schläge reagiert. Hilti: Ausführung des TE-YX FM
Eine hochwertige Spezifikation muss Verschleißfestigkeit und Zähigkeit ausbalancieren. Anforderungen an Arbeitsende, Körper, Übergang und Schaft getrennt festlegen, statt nur einen Härtewert zu nennen. Zu hohe Sprödigkeit kann Ausbrüche oder Bruch verursachen; zu geringe Festigkeit kann das Umlegen der Schneide oder Verformungen ermöglichen.
Stahlsorte, Behandlungsanforderungen, Härtemessstellen und Musterabnahmegrenzen gehören in die freigegebene Produktionsspezifikation. Oberflächenfarbe und Handelsname legen diese Anforderungen nicht fest.
Länge nach Zugang und Arbeitskontrolle wählen

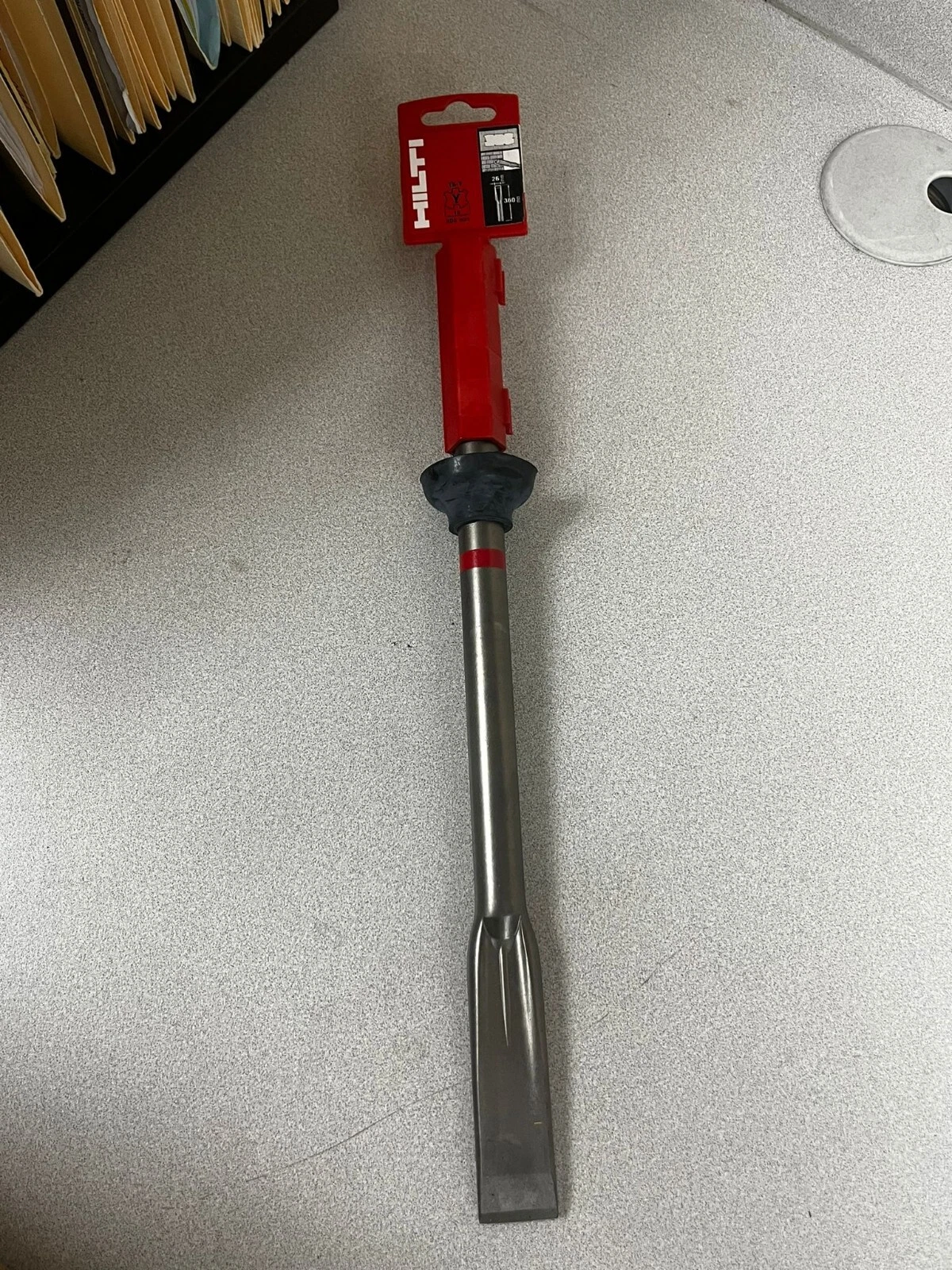

Die bereitgestellten Fotos zeigen zwei getrennte Größen: Verpackungen mit 26 × 280 mm und 26 × 360 mm. Die Reihenfolge ist Schneidenbreite × Gesamtlänge. Beide dürfen nicht mit derselben Längenangabe beschriftet werden.
Die kürzeste für Zugang und Arbeitshaltung geeignete Länge wählen. Mehr Reichweite hilft in Vertiefungen oder engen Bereichen; ein kürzeres Werkzeug kann örtliche Anpassungen besser kontrollierbar machen. Maschine und Aufgabe bleiben maßgebend: Ein längerer Meißel erhöht nicht die Nennschlagenergie des Hammers.
280, 360 oder 500 mm als Gesamtlänge spezifizieren und die nutzbare Arbeitsreichweite gesondert prüfen. Unterscheidet eine bestehende Zeichnung Einstecklänge und freiliegende Länge, diese Definitionen bei Angebot und Musterfreigabe beibehalten.
TE-YX FM verwendet SDS-Max; TE-HX FM hat einen anderen Anschluss
TE-YX FM verwendet TE-Y (SDS-Max). Die TE-HX-FM-Referenz verwendet TE-H / HEX 28. Diese Maschinenanschlüsse sind nicht direkt austauschbar. SDS-Plus ist eine weitere getrennte Aufnahme.
Genaues Maschinenmodell und Werkzeugaufnahme abgleichen, nicht nur die gemeinsamen Buchstaben „FM“. Bei der OEM-Abnahme Schaftmaße, Haltegeometrie, Einsetzen und Lösen sowie den Zustand nach Schlagversuchen prüfen. Ein Foto des Arbeitsendes allein bestätigt keine Maschinenpassung.
Mit unserem Werk eine hochwertige Alternative entwickeln
Bei Zhonghuan Tools verbindet unser hochwertiges Abbruchmeißelprogramm 42CrMo-Chrom-Molybdän-Stahl, anwendungsgerechte Wärmebehandlung und definierte Arbeitsgeometrie. Wir entwickeln das vollständige Werkzeug für Maschine und Aufgabe und vereinbaren anschließend Maße, Kennzeichnung und Verpackung für reproduzierbare OEM-Lieferungen.
Verrundet der vorhandene Meißel schnell, Verschleißprofil und Behandlung des Arbeitsendes prüfen. Bei Verbiegen oder Bruch Körperquerschnitt, Übergänge, Zähigkeit und Hammerbelastung betrachten. Bei schwieriger Montage oder Entnahme Schaftpassung, Haltebereiche, Verschleiß und Wartung prüfen. Das Fehlerbild soll die Spezifikation leiten.
TE-YX FM dient uns als Maschinen- und Anwendungsreferenz. Unsere 42CrMo-Angabe beschreibt unser eigenes hochwertiges Programm und identifiziert nicht Hiltis Stahl. Das Ergebnis sind ein freigegebenes Muster und eine reproduzierbare Produktionsspezifikation für Ihr Sortiment.
Produktive Arbeit und gesamte Aufgabenkosten vergleichen
Mit demselben SDS-Max-Hammer, Betriebsmodus, Untergrund und derselben Abtragsaufgabe vergleichen. Materialabtrag, produktive Zeit, Löse- und Wechselzeit, Schneidenzustand und Schaftverschleiß erfassen. Körnung, Bewehrung und Bedienmethode vergleichbar halten.
Die Kosten je abgenommener erledigter Aufgabe vergleichen: anteilige Meißelkosten zuzüglich Personal- und Maschinenkosten für die gesamte Aufgabenzeit, geteilt durch abgenommene erledigte Aufgaben. Löse-, Wechsel- und Wartungszeiten einbeziehen. Das schafft eine praktische Auswahlgrundlage für Bauunternehmen und Händler.
Häufig gestellte Fragen
Ist Hilti TE-YX FM ein SDS-Max-Meißel?
Ja. Hilti bezeichnet den Anschluss als TE-Y (SDS-Max). Der Flachmeißel wird an einer geeigneten Maschine im Meißelbetrieb bei abgeschalteter Drehung verwendet.
Welche Maße hat der TE-YX FM 36, Artikel 2241991?
Die veröffentlichte Referenz hat 360 mm Gesamtlänge und 26 mm Schneidenbreite. Die Breite ist getrennt vom SDS-Max-Schaftmaß zu betrachten.
Bedeutet selbstschärfend, dass die Schneide nicht verschleißt?
Nein. Stahl wird weiterhin abgetragen. Die Geometrie soll beim Verschleiß eine wirksame Arbeitsform erhalten und die wiederholte Schneidenaufbereitung im normalen Betrieb verringern.
Was ist das schwarze Teil nahe dem Schaft?
Es ist die von Hilti angegebene Staubkappe. Passung und Freiraum an der Werkzeugaufnahme prüfen; die SDS-Max-Haltegeometrie ist ein separates Merkmal.
Kann TE-YX FM den TE-HX FM direkt ersetzen?
Nein. TE-YX FM verwendet SDS-Max, TE-HX FM dagegen TE-H / HEX 28. Vor der Auswahl der Schneidengröße den genauen Maschinenanschluss abgleichen.
Eine hochwertige SDS-Max-Flachmeißelspezifikation anfragen
Senden Sie Maschinenmodell, Zielmaterial, gewünschte Maße und Stückzahl. Ergänzen Sie nach Möglichkeit ein Referenzfoto oder Muster. Wir prüfen Arbeitsprofil und Maschinenpassung und schlagen eine hochwertige Meißelspezifikation, einen Musterplan sowie OEM-Kennzeichnung und Verpackung vor.
