Wir fertigen ZHPLUS-5S und ZHMAX-5S als 5-Crusher-Hammerbohrer nach dem ROCKET-5-Kopfkonzept für Distributoren und Eigenmarken. Vier Hartmetall-Arbeitsschneiden umgeben eine ausgeprägte Zentrierspitze und verbinden präzises Anbohren, kraftvolle Betonzertrümmerung und eine tiefe Bohrmehlabfuhrwendel. Nach Wahl von SDS-Plus oder SDS-Max stimmen wir Kopf, Körper und Fertigungsausführung auf Ihre Größen und Anwendung ab.
Wählen Sie Ihr 5S-OEM-Programm
Vergleichen Sie die beiden Aufnahmen und fragen Sie das passende Modell an. Das Familienblatt nennt SDS-Plus Ø5–32 mm und SDS-Max Ø12–52 mm; genaue Kombinationen aus Durchmesser, Arbeitslänge und Gesamtlänge bestätigen wir im Angebot.
ZHPLUS-5S · SDS-Plus

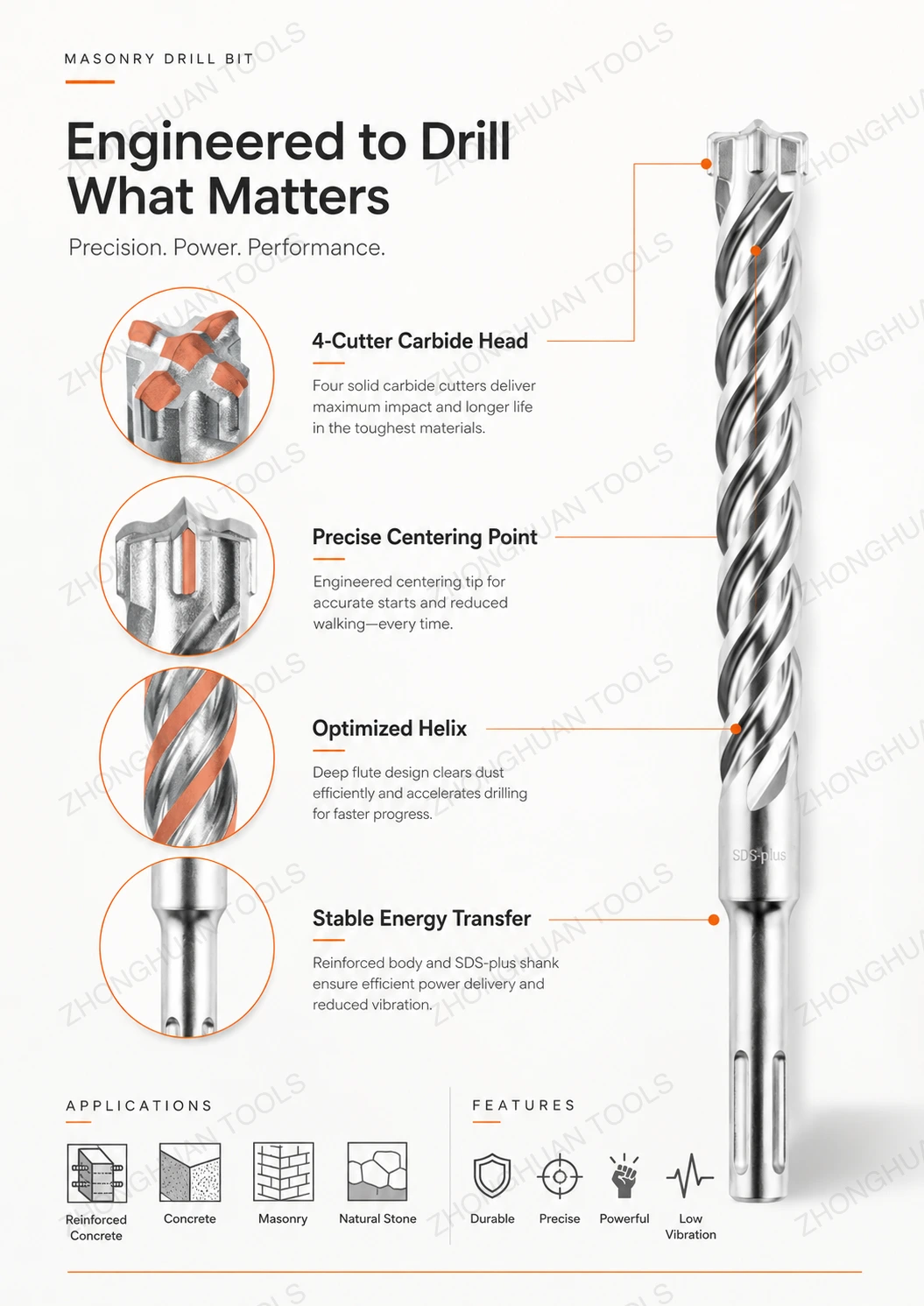

ZHPLUS-5S-Produktübersicht mit vier Hartmetallschneiden, Zentrierspitze, Wendel und SDS-Plus-Aufnahme.
ZHMAX-5S · SDS-Max

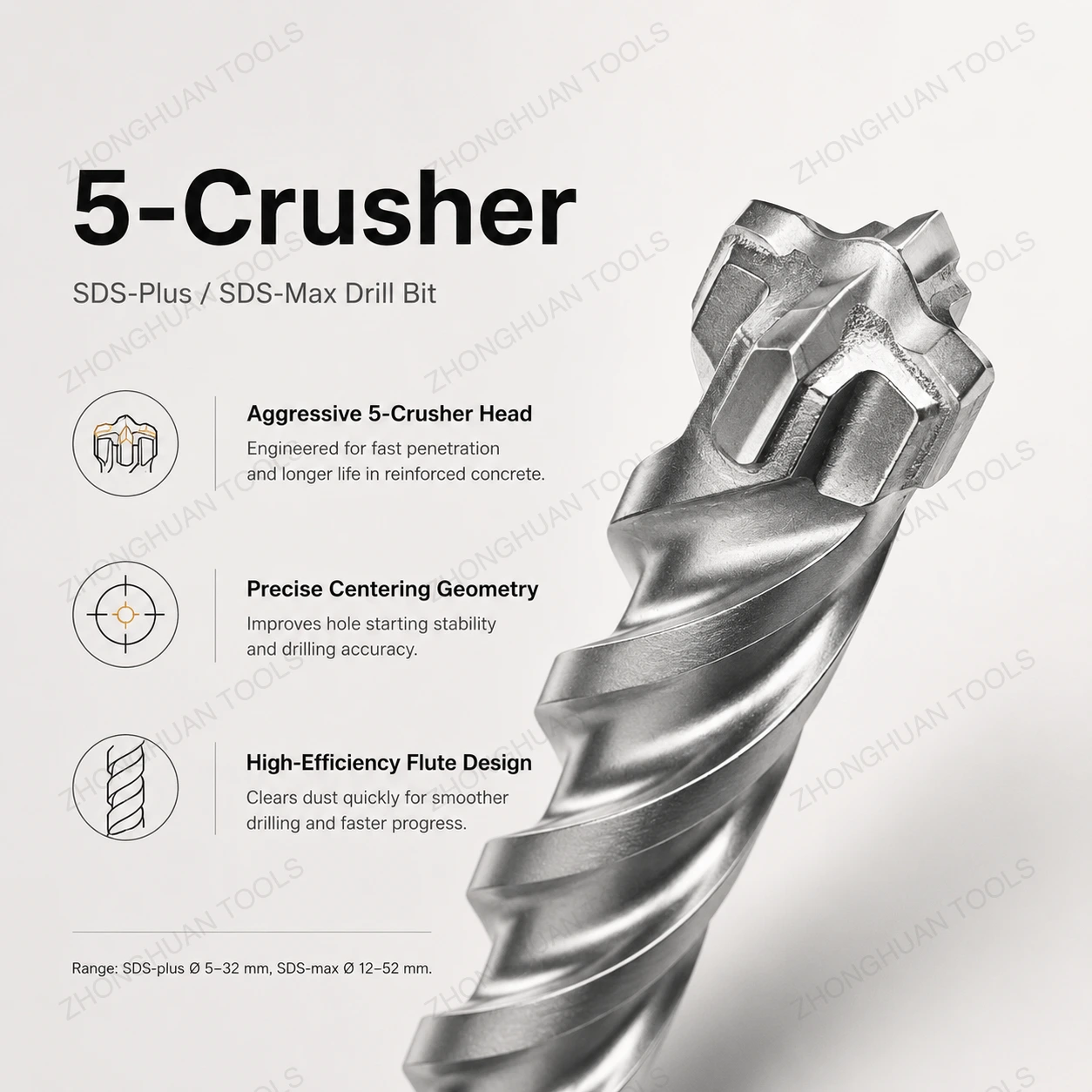

ZHMAX-5S nutzt das hier gezeigte gemeinsame 5S-Kopfkonzept für SDS-Plus und SDS-Max. SDS-Max-Körper, Aufnahme und Abmessungen werden für den angebotenen Artikel bestätigt.

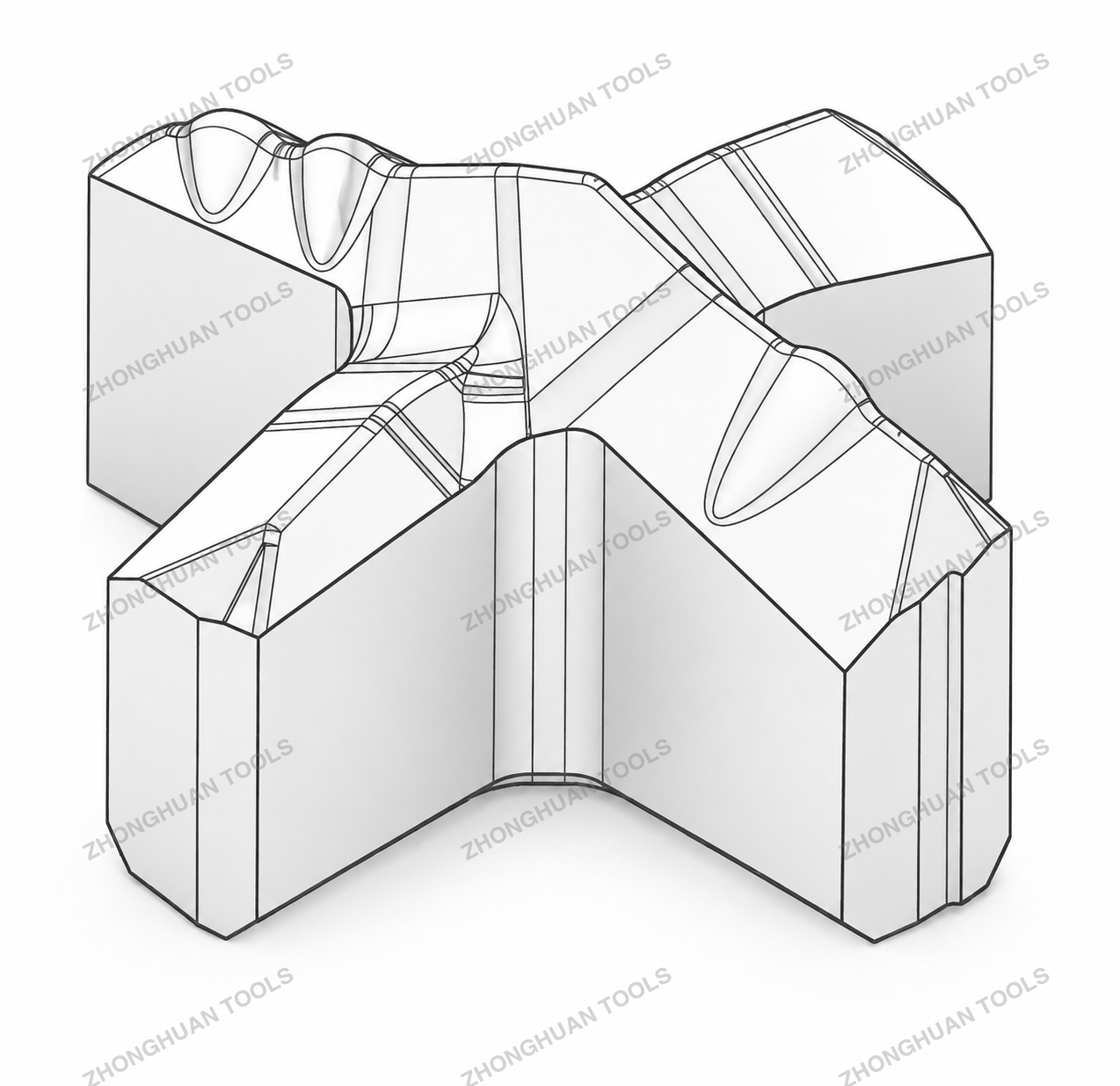

CAD-Referenz des 5-Crusher-Kopfes ansehen
Was zeichnet den 5-Crusher-Kopf aus?
Das Fünfpunktbild besteht aus der Mitte und vier umliegenden Hartmetallschneiden. Die Spitze definiert den Ansatz; die umliegenden Schneiden bearbeiten die Bohrlochsohle. Wiederholte Schläge und Rotation verbinden einen sicheren Start mit wirkungsvollem Materialabtrag.
Die Stärke des 5S liegt in dieser klaren, durchdringungsorientierten Architektur. Vier Schneiden beschreiben das Arbeitsprofil. Hartmetallsorte, Kopfaufbau und Verbindung werden für den jeweiligen Durchmesser und Maschineneinsatz festgelegt.
Zhonghuan 5S im Vergleich zu PROJAHN ROCKET 5
PROJAHN ROCKET 5 ist unsere konkrete Referenz für diese 5-Crusher-Produktkategorie. Die offiziellen Seiten beschreiben einen Fünfpunkt-Zertrümmerungskopf, eine ausgeprägte Zentrierspitze und einen vierwendeligen Körper für Beton und Stahlbeton. Dieses Kopfkonzept setzen wir in unseren ZHPLUS-5S- und ZHMAX-5S-OEM-Programmen mit Ihrer Marke und Verpackung um.
| Vergleichspunkt | PROJAHN ROCKET 5 als Referenz | Unser Zhonghuan-5S-Programm |
|---|---|---|
| Kopfkonzept | 5-Crusher-Kopf mit ausgeprägter Zentrierspitze | Vier Hartmetall-Arbeitsschneiden um die zentrale Positioniergeometrie |
| Wendel | Offizieller vierwendeliger Bohrkörper | Tiefe Abfuhrwendel, auf Kopf und Körper abgestimmt |
| SDS-Plus | ROCKET 5 SDS-Plus | ZHPLUS-5S · Familienblatt Ø5–32 mm |
| SDS-Max | ROCKET 5 SDS-Max | ZHMAX-5S · Familienblatt Ø12–52 mm |
Für ein ROCKET-5-artiges Alternativprogramm senden Sie Referenzgröße oder Muster und den Zieluntergrund. Vergleichen Sie gleichen Durchmesser, gleiche Arbeits- und Gesamtlänge am selben Hammer; Bohrfortschritt, Lochdurchmesser und Kopfverschleiß bestimmen anschließend die freigegebene Lieferspezifikation.
Eine gute Bohrung beginnt beim ersten Kontakt
Verlaufen am markierten Befestigungspunkt kostet Zeit und kann den Bohrlochrand beschädigen. Die ausgeprägte Zentrierspitze schafft einen konzentrierten Erstkontakt, bevor die übrigen Schneiden ihre Bahn aufbauen. Stabile Maschinenführung und geeigneter Vorschub vervollständigen den Ansatz.
Die vier Arbeitsschneiden verteilen den Kontakt um den Kopf. Symmetrie, Schneidenprofil und Außendurchmesser beeinflussen Führung und Lochqualität. Wir betrachten Zentrierung und umliegende Schneiden als eine gemeinsame Kopfspezifikation.
Die tiefe Wendel hält den Kopf im Einsatz
Beim Betonbohren entstehen Bruchstücke und Feinstaub. Sammeln sie sich am Kopf, wird bereits gebrochenes Material erneut bewegt und zerkleinert. Reibung und Wärme steigen, während der nutzbare Fortschritt sinkt.
Die tiefe 5S-Wendel führt das Bohrmehl von der Stirnfläche weg. Freie Übergänge am Kopf und ein durchgängiger Wendelverlauf unterstützen zügige Räumung und gleichmäßiges Bohren. Mit zunehmender Bohrtiefe gewinnt dieser Weg an Bedeutung.
Zwei SDS-Plattformen, gezielt abgestimmt
ZHPLUS-5S ist die SDS-Plus-Version, ZHMAX-5S die SDS-Max-Version. Wir stimmen Arbeitskopf, Körperquerschnitt, Länge und Aufnahme auf Durchmesser und Hammerklasse ab. Der Körper trägt die Schlagbelastung; die Wendel stellt den Abfuhrraum bereit.
Das bereitgestellte Familienblatt zeigt SDS-Plus Ø5–32 mm und SDS-Max Ø12–52 mm. Nennen Sie Durchmesser und Arbeitslänge; wir bestätigen die entsprechende Produktionsausführung und Maschinenpassung im Angebot.
Wo sich 5S besonders anbietet
Wenn Eindringen in dichten Beton entscheidend ist, gehört 5S in den Mustervergleich. Bei Stahlbeton werden Zuschlag und erwarteter Bewehrungskontakt zusammen mit dem Kopfaufbau bewertet. Geplante Bewehrungsdurchtrennungen richten sich nach dem freigegebenen Projektverfahren.
Beton, Mauerwerk und Naturstein gehören zum Anwendungsbereich, erzeugen aber unterschiedliche Belastungen. Weiches Mauerwerk, harter Zuschlag und abrasiver Stein benötigen abgestimmte Kombinationen aus Hartmetall, Körper und Arbeitsmaßen.
5S nach Bohrbedingungen auswählen
| Anwendung | Einkaufsschwerpunkt | Unsere Abstimmung |
|---|---|---|
| Dichter Beton | Eindringen und Räumung | Kopf, Wendel und Durchmesser zusammen |
| Stahlbeton | Zuschlag und Bewehrungskontakt | Maschinenbezogener Kopfaufbau |
| Mauerwerk | Ansatz und Lochrand | Durchmesser, Vorschub und Maschine |
| Naturstein | Härte, Abrasivität und Abfuhr | Hartmetall und Arbeitslänge |
Eine professionelle Produktlinie mit erklärbarem Nutzen
Für Importeure und Eigenmarken bietet 5S drei sichtbare Argumente: präzise Ansatzgeometrie, ein auf Eindringen ausgelegter Hartmetallkopf und eine tiefe Abfuhrwendel. Diese Merkmale lassen sich zeigen, erläutern und durch Muster vergleichen.
Vergleichen Sie 5S mit dem bisherigen Bohrer oder einem gleich großen 5X auf demselben Hammer und Untergrund. Zeit bis zur Zieltiefe, Bohrdurchmesser, Kopfverschleiß und nutzbare Bohrungen bestimmen die Marktposition und die wiederholbare Lieferspezifikation.
Sie nennen die Aufgabe, wir stellen das 5S-Programm zusammen
Senden Sie Untergrund, Hammermodell, Durchmesser × Arbeitslänge × Gesamtlänge und Menge. Wählen Sie oben ZHPLUS-5S oder ZHMAX-5S, um das konkrete Modell in die Anfrage zu übernehmen. Wir erstellen Ausführung und OEM-Angebot anhand Ihrer Anwendung und freigegebenen Referenz.
Kostenpflichtige Muster sind erhältlich; Mustermenge und Versand stimmen wir im Angebot ab.
SDS-Hersteller- und OEM-Lieferprogramm ansehen
Offizielle PROJAHN-ROCKET-5-Referenzen
Prüfen Sie Referenzgrößen auf der offiziellen Seite für die jeweilige Aufnahme: PROJAHN ROCKET 5 SDS-Plus · PROJAHN ROCKET 5 SDS-Max.
