Betonabbruch, das Herstellen von Schlitzen und das Entfernen von Mörtel erfordern unterschiedliche Meißel. Eine hochwertige Konstruktion unterstützt das Eindringen, erhält eine wirksame Arbeitsgeometrie während des Verschleißes und reduziert Unterbrechungen durch festsitzende Werkzeuge.
Wir beginnen mit Untergrund, Zuschlag und Bewehrungssituation und prüfen anschließend Hammerplattform und Schlagbelastung. Danach werden Arbeitsgeometrie, Stahl und Wärmebehandlung ausgewählt. Dieser Leitfaden erklärt Sternprofil, Polygon, Welle, gerippte Flachmeißel und Spatmeißel und verbindet die Auswahl mit einem kompletten Programm zum Bohren und Meißeln.
Zuerst die Bauaufgabe bestimmen
| Aufgabe | Geeignete Arbeitsgeometrie | Auswahlkriterien |
|---|---|---|
| Lokaler Betonabbruch und punktuelles Eindringen | Sternprofil-, facettierte, verdrehte oder wellenförmige Spitze | Eindringverhalten, Verklemmen und Spitzenverschleiß |
| Schlitze und kontrollierte Anpassungsarbeiten | Schmaler Flachmeißel oder kombinierte Spitz-/Flachgeometrie | Führung, Schlitzkanten und Schneidenstandzeit |
| Mörtel, Putz und Oberflächenrückstände | Zum Material passender Spatmeißel | Blattdicke, Zugang unter die Schicht und Zustand des Untergrunds |
| Fliesen und Bodenbeläge entfernen | Fliesenmeißel, abgewinkeltes Blatt oder Schaber | Arbeitswinkel, Kontaktfläche und auswechselbare Klinge |
Eine breitere Schneide erfasst mehr Fläche, verteilt den Schlag aber auf eine größere Kontaktzone. Mehr Reichweite verändert Handhabung und Belastung. Breite und Länge müssen zu Material und Maschine passen.
Sternprofil, Polygon und Welle beschreiben unterschiedliche Merkmale
| Begriff | Beschriebenes Merkmal | Betrachtung | Schwerpunkt im Einsatz |
|---|---|---|---|
| Star-profile / Star Point | Sternförmiger Arbeitsquerschnitt, der zur Spitze zusammenläuft | Querschnitt, Vertiefungen und Rippen | Anhaltendes Eindringen und Geometrie nach Verschleiß |
| Polygon | Mehrkantige oder facettierte Konstruktion | Querschnitt und Übergänge | Materialbruch und belastungsgerechte Geometrie |
| Wave / Wellenprofil | Entlang der Arbeitszone wechselnde Wellenkontur | Seitenansicht | Seitenkontakt, Schuttabfuhr und geringere Verkeilung |
| Twisted tip / Verdrehte Spitze | Über die Länge veränderte Ausrichtung der Spitze | Verlauf der Spitzenflächen | Eindringen, Aufbrechen und weniger Verklemmen |
Diese Begriffe können sich überschneiden. Ein Werkzeug kann Polygongeometrie und einen wellenförmigen Arbeitsbereich verbinden. Sie beschreiben das Arbeitsende; SDS-Plus, SDS-Max und andere Anschlüsse werden separat gewählt.
Sternprofilspitzen: auch die Form nach dem Einsatz betrachten
Längsvertiefungen und Rippen laufen zur Spitze zusammen. Die Konstruktion berücksichtigt die Geometrie, die beim Materialabtrag am Werkzeug erhalten bleibt. Beim lokalen Betonabbruch sollte das Eindringen nach derselben Arbeitsmenge verglichen und eine deutliche Verrundung der Spitze geprüft werden.
Selbstschärfend bedeutet, dass während des Verschleißes eine wirksame Arbeitskontur erhalten bleibt. Auch solche Werkzeuge verschleißen. Ob und wie nachgeschliffen werden darf, ist eine separate Frage der jeweiligen Spezifikation.

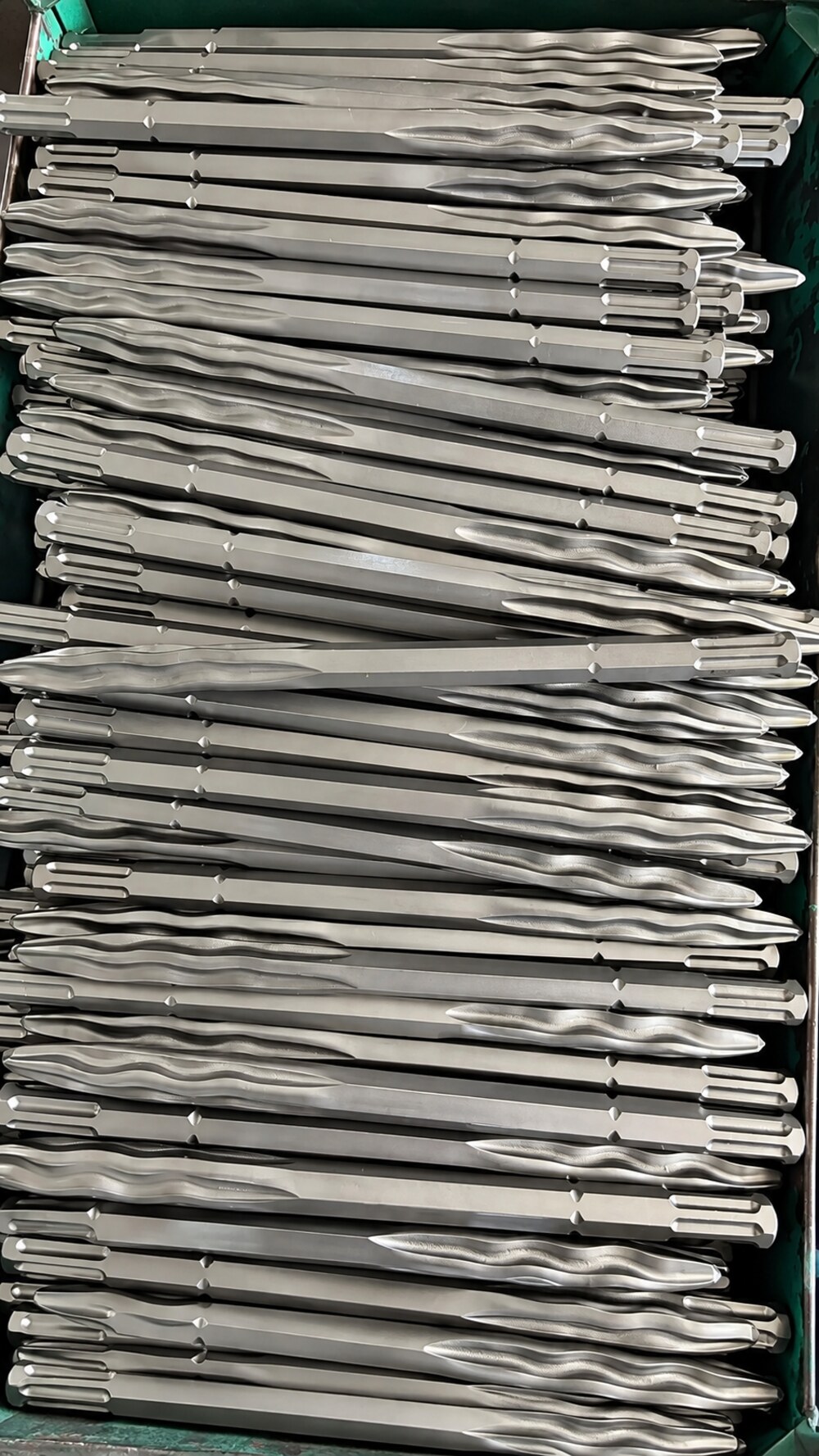

Wellenprofile im Detail: breite Wellen, schlanke Wellen und gerade Nuten
Wellenprofile unterscheiden sich in Kontur, Rippen, Nuten und Übergängen. Wir betrachten Arbeitsgeometrie, Maschinenanschluss und Bauaufgabe getrennt. A und B zeigen zwei Wellenprofile; C dient als Vergleich mit geraden Kanälen.
| Sichtbares Merkmal | A: Breite Wellen | B: Schlanke Wellen | C: Gerade Kanäle |
|---|---|---|---|
| Rippenverlauf | Deutliche Längsundulationen | Sanftere Längsundulationen | Rippen verlaufen weitgehend axial |
| Rippen und Täler | Breite sichtbare Rippen und Vertiefungen | Lange, schlanke Nuten und eine zurückhaltende Kontur | Relativ gerade Kanäle um eine vollere Arbeitszone |
| Übergang | Rechts gehen die Wellen in einen geradflächigen Körper über | Der Ausschnitt zeigt durchgehende Nuten; den vollständigen Übergang am ganzen Werkzeug prüfen | Die Arbeitszone verjüngt sich rechts zum Hals |
| Einordnung | Eine konkrete Wellenkontur | Eine weitere Wellenkontur | Vergleichsgeometrie; Nuten allein ergeben kein Wellenprofil |
Was bedeuten die Unterschiede für die Auswahl?
Wellen und Nuten verändern die Kontaktverteilung zum umgebenden Material und den Freiraum zum Ablösen von Bruchstücken. A und B haben gewellte Arbeitszonen, C geradere axiale Kanäle. Die Anwendung wird anhand vollständiger Schneide, Querschnitt, Stahl und Maschine bestimmt. Ausschnitte belegen keine Austauschbarkeit.
Zu vergleichen sind Wellenamplitude und Abstand, Rippen- und Nutbreite, verbleibender Querschnitt und Übergangsposition. Schatten messen keine Nuttiefe; ausgeprägtere Wellen allein belegen weder längere Standzeit noch schnelleren Abbruch.
Wir wählen nach Untergrund, Zuschlag und Bewehrung, anschließend nach Maschine, Schlagbelastung und beobachtetem Verschleiß oder Verklemmen. Abtrag, Befreiungszeit und verschlissene Kontur werden auf derselben Maschine und in vergleichbarem Material geprüft, bevor die Serienspezifikation bestätigt wird.

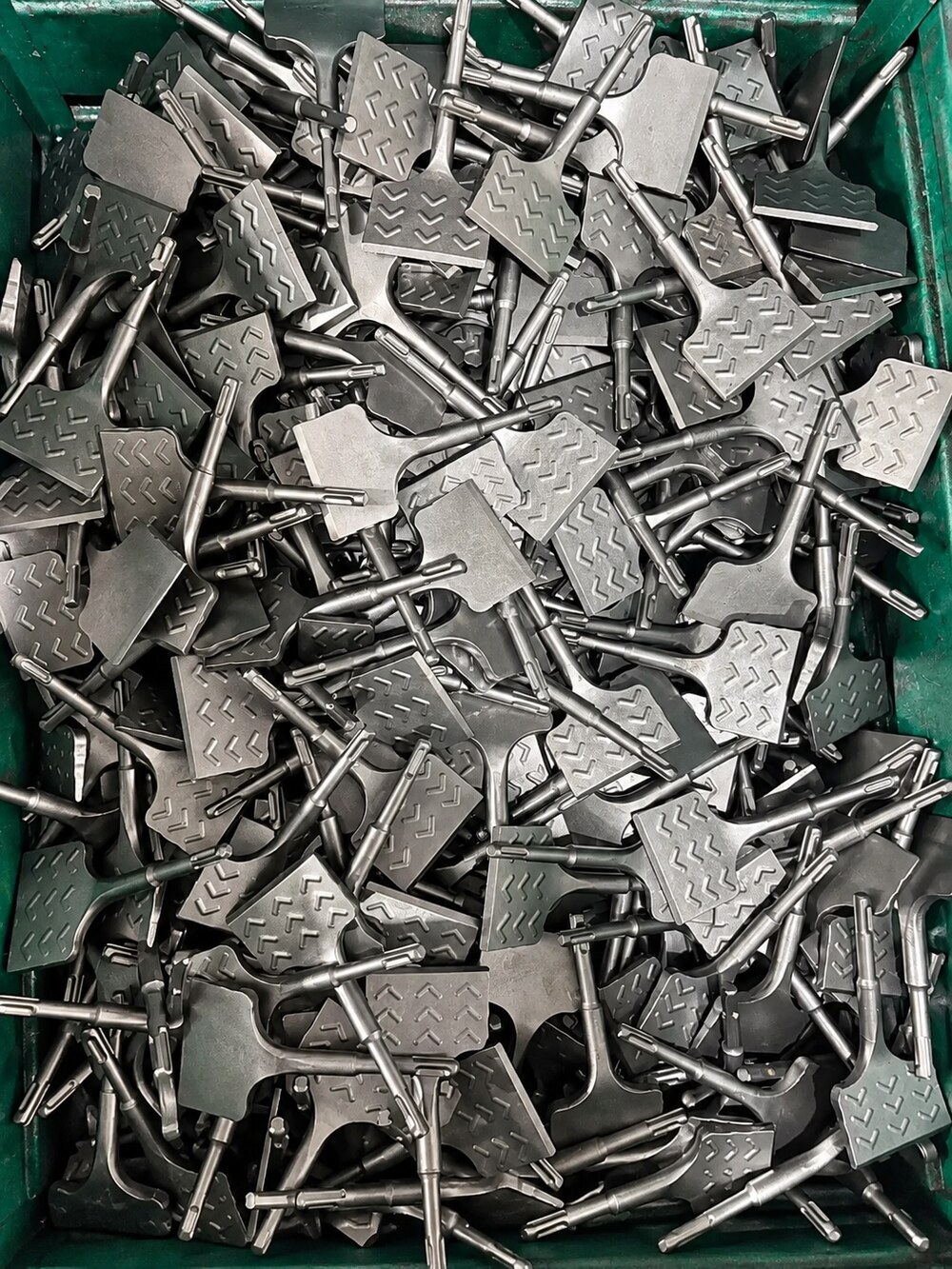

Gerippte Flachmeißel: Schlitze und lokale Anpassungen kontrollieren
Eine flache Schneide ermöglicht gerichteten Kontakt beim Schlitzen und Anpassen. Hochwertige Ausführungen können selbstschärfende Schneiden, Rippen, Vertiefungen und geformte Übergänge kombinieren, um die Materialtrennung zu unterstützen.
Schneidenbreite, Geometrie und Führung sollten gemeinsam verglichen werden. Kombinierte Spitz-/Flachgeometrien sind eine weitere Möglichkeit für Aufgaben, die häufig zwischen Eindringen und Nacharbeiten wechseln. Ihre Eignung hängt von Schlitz und Untergrund ab.

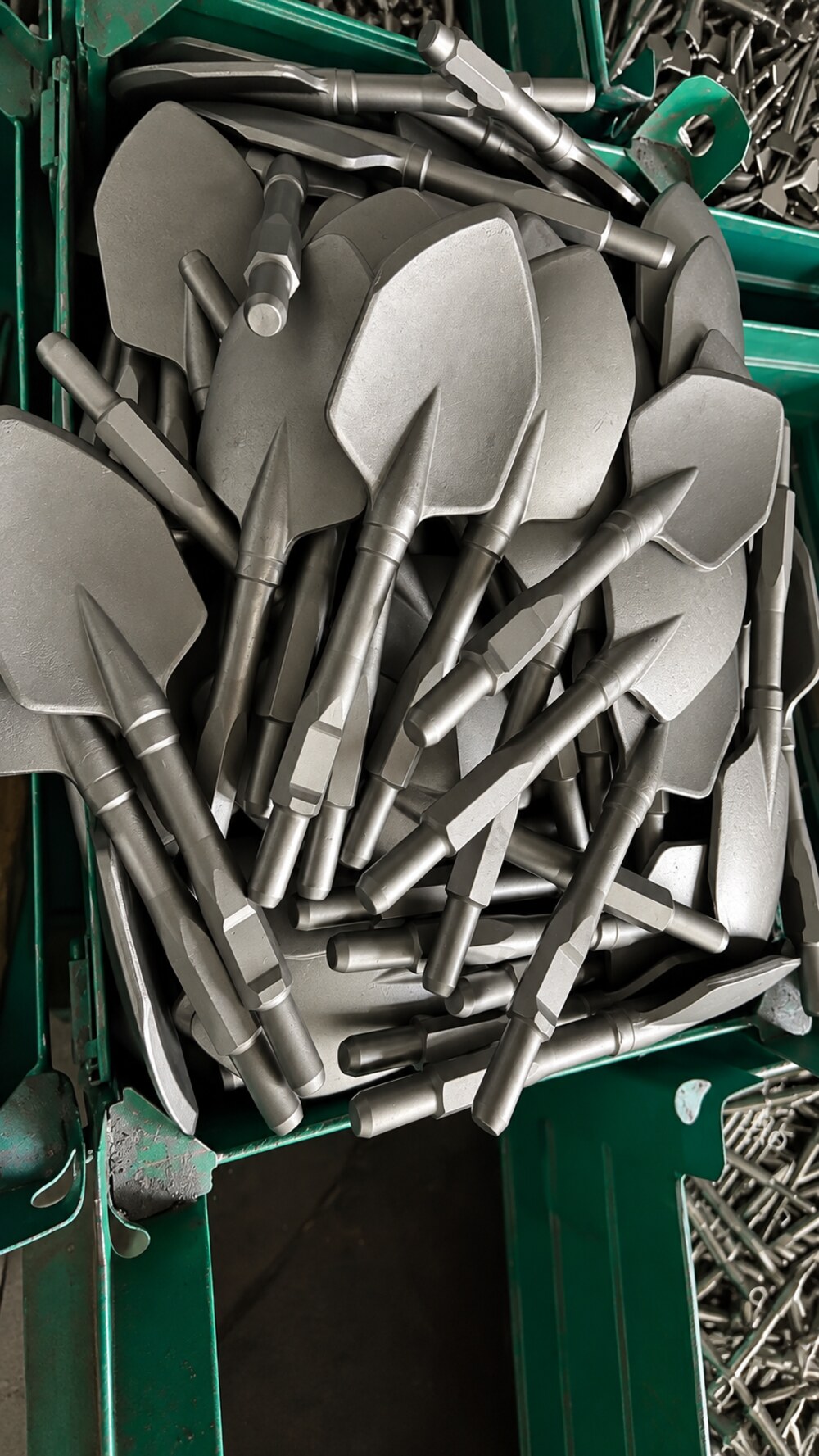

Spatmeißel: ein passendes dünnes, breites Blatt für Oberflächenschichten
Spatmeißel können im jeweiligen Anwendungsbereich Mörtel, Putz und Rückstände entfernen. Schichtdicke, Haftung, Blattdicke, Arbeitswinkel und Maschinenleistung sind gemeinsam zu prüfen. Ein dünnes Blatt für Oberflächenschichten wird getrennt von einem Werkzeug für schweren Betonabbruch ausgewählt.
Bei Fliesen und Bodenbelägen können abgewinkelte Schaber oder auswechselbare Klingen sinnvoll sein. Die Konstruktion folgt dem zu entfernenden Material.
Stahl und Wärmebehandlung unterstützen die Geometrie
Das Arbeitsende muss Verschleiß und Verformung widerstehen, während Körper und Einsteckende wiederholte Schläge aufnehmen. Bei Ausbrüchen sind Belastung, lokale Geometrie und Zähigkeit zu prüfen. Bei schneller Verrundung sollten Verschleißbild und Werkstoffbehandlung verglichen werden. Verformungen am Anschluss erfordern außerdem eine Prüfung von Passung, Maschine und Schlagende.
Einige hochwertige Werkzeuge verwenden lufthärtende Stähle mit modellspezifischen Nachschleifvorgaben. Andere erreichen ihre Eigenschaften durch geeignete legierte Stähle und Wärmebehandlung. Aussehen allein identifiziert weder die Stahlsorte noch das zulässige Wartungsverfahren.
Unsere Premium-Meißel bestehen aus 42CrMo. Arbeitsgeometrie und Wärmebehandlung werden auf die vorgesehene Hammerbelastung abgestimmt. Werkstoff, Oberfläche und Abnahmeanforderungen werden in der Bestellspezifikation vereinbart.
Anschluss und Staubschutz separat bestätigen
Prüfen Sie Hammermodell, Anschluss, Haltegeometrie, unterstützte Betriebsarten und zulässige Werkzeugabmessungen. SDS-Plus, SDS-Max, Sechskant und spezielle Abbruchanschlüsse müssen zur tatsächlichen Maschine passen.
Eine Staubkappe am Einsteckende ist unabhängig von der Arbeitsgeometrie und ersetzt nicht die erforderliche Staubkontrolle auf der Baustelle.
Muster anhand vollständiger Arbeitsaufgaben vergleichen
Vergleichen Sie Muster auf derselben Maschine und in vergleichbarem Material. Erfassen Sie Arbeitszeit, Abtrag, Verklemmen, Befreiungszeit, Werkzeugwechsel und Fotos des Arbeitsendes vor und nach dem Einsatz. Prüfen Sie Körper und Einsteckende und berücksichtigen Sie je nach Aufgabe Kantenführung oder Untergrundzustand.
So unterstützt der Versuch die Auswahl von Geometrie und Abmessungen und schafft eine klare Grundlage für die Abnahme späterer Serienlieferungen.
Premium-Meißel mit hochwertigen Hammerbohrern kombinieren
Renovierung und Montage verbinden Materialentfernung und Bohrungen. Meißel übernehmen passende Abbrucharbeiten; hochwertige Hammerbohrer sorgen beim Bohren für Zentrierung, Zerspanung und Bohrmehlabfuhr.
Wir liefern Meißel zusammen mit unseren SDS-Plus- und SDS-Max-Hammerbohrern. Folgende Zusammenstellungen dienen als Vorschläge zur technischen Bestätigung:
| Programm | Bohrwerkzeuge | Meißelwerkzeuge |
|---|---|---|
| Option A: Professioneller Baustelleneinsatz | Zur Plattform passende 5X-Vierschneider | Spitz- und Flachmeißel; Sternprofile oder Werkzeuge zum Abschaben nach Aufgabe prüfen |
| Option B: Anspruchsvoller Baustelleneinsatz | Passende Serie 8 mit Vollhartmetallkopf; ZHMAX-7 für geeignete SDS-Max-Aufgaben prüfen | Premium-Meißel aus 42CrMo, gewählt für anhaltendes Eindringen, weniger Verklemmen und Anpassungsarbeiten |
Werkzeuge werden einzeln eingesetzt und in den freigegebenen Betriebsarten verwendet. Einzelverpackungen, Kombikoffer, OEM-Kennzeichnung und separate Nachbestellspezifikationen können wir gemeinsam abstimmen.
Senden Sie uns Maschinenmodell, Baustoff, Bohrungsabmessungen, Meißelaufgabe und Stückzahlen. Wir stimmen Arbeitsgeometrien, Bohrerserie und Verpackung auf Ihr Projekt oder Vertriebsprogramm ab.
