Beim Abbruch von Betonböden und -decken wirken abrasiver Verschleiß an der Spitze sowie wiederholte Schläge auf Körper und Aufnahme. Der Hilti TE-HX SM ist ein selbstschärfender Spitzmeißel der Ultimate-Klasse für diese Belastung auf einer TE-H-Maschine. Bei Zhonghuan erklären wir das Produkt anhand von Maschinenzuordnung, Arbeitsprofil und Wärmebehandlung.
Maschinenplattform: TE-H und TE 3000 der dritten Generation
Hilti nennt als Einsteckende TE-H (Hilti HEX 28) und als Einsatzbereich den TE 3000 der dritten Generation sowie H28-Abbruchgeräte mit Klemmhalterung. Haltesystem und vollständige Schaftgeometrie gehören zur Maschinenzuordnung.

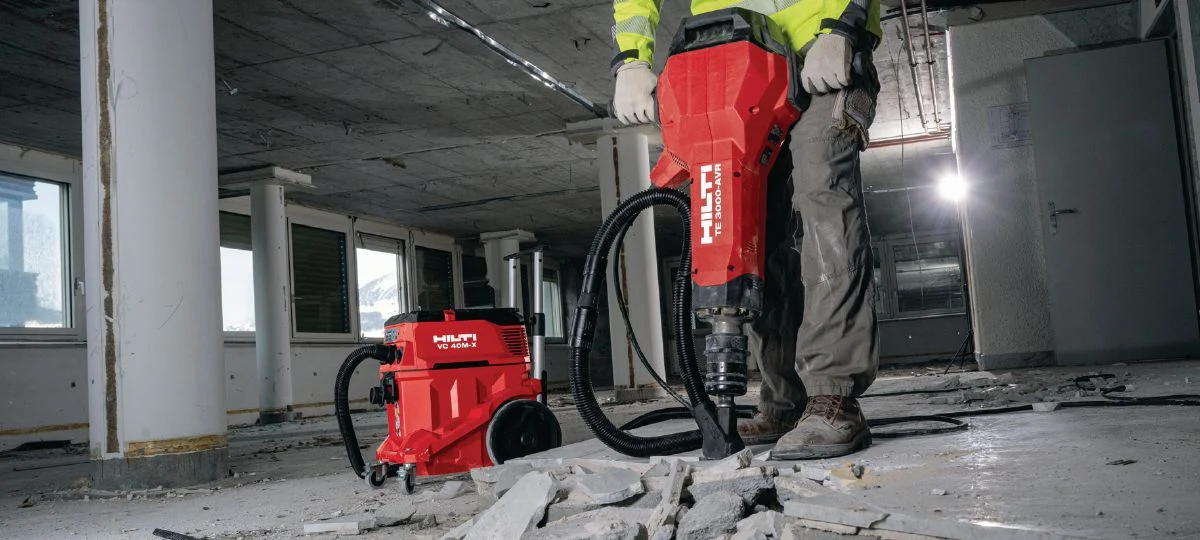

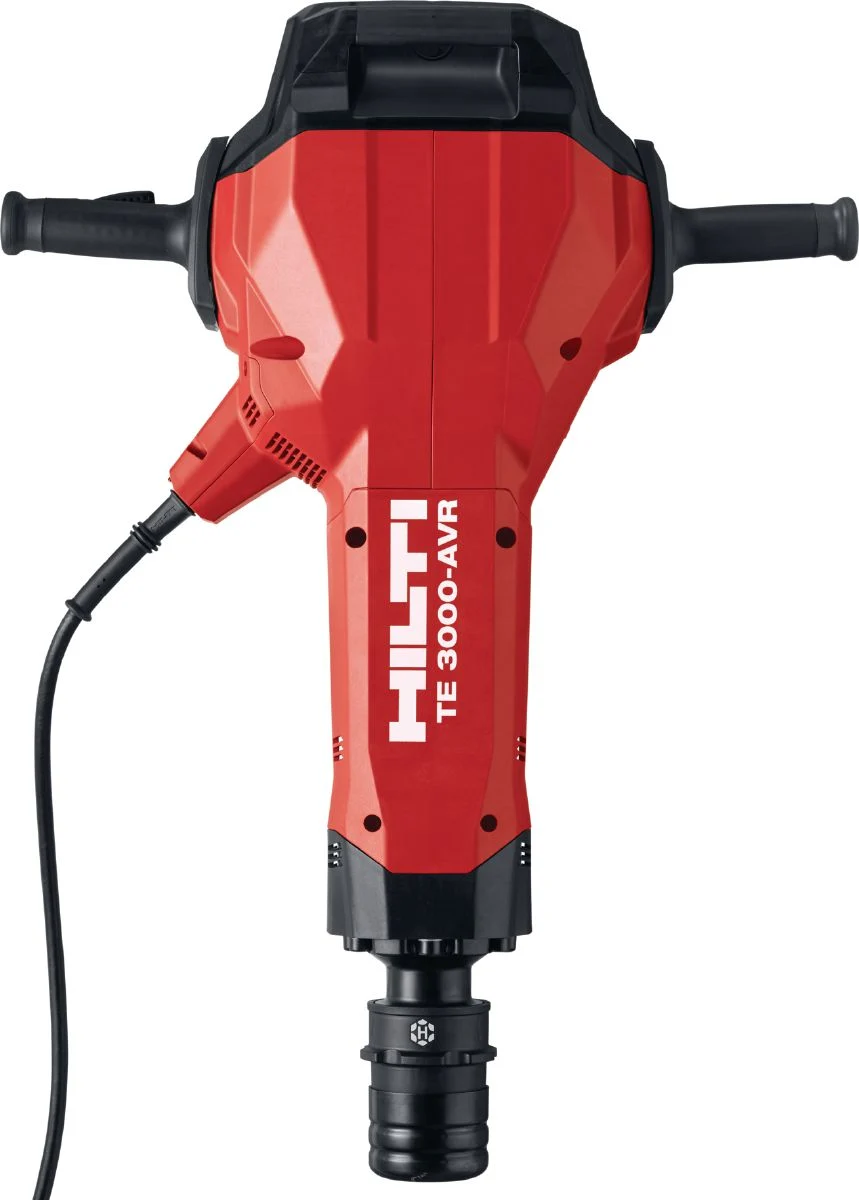

Der TE 3000-AVR der dritten Generation ist mit 85 J Einzelschlagenergie und 27,1 kg angegeben. Diese Werte beschreiben die Maschinenplattform; der Abbruchfortschritt hängt außerdem von Betonfestigkeit, Zuschlag, Bewehrung und verfügbarer freier Kante ab.
Hilti TE-HX SM: Eigenschaften und Maschinenzuordnung
Längen, Verpackungseinheiten und Artikelnummern

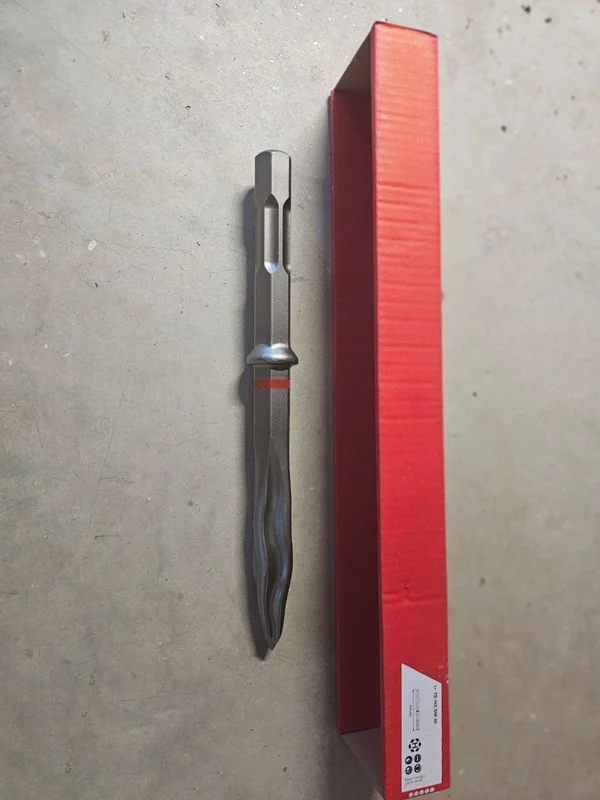

Die Familie umfasst Längen von 400 mm und 500 mm. Die folgenden Referenzen bezeichnen das abgebildete Einzelstück und veröffentlichte Viererpackungen:
| Modell | Gesamtlänge | Stück je Packung | Artikelnummer |
|---|---|---|---|
| TE-HX SM 40 | 400 mm | 1 | 2254657 |
| TE-HX SM 40 (4) | 400 mm | 4 | 2254659 |
| TE-HX SM 50 (4) | 500 mm | 4 | 2254750 |

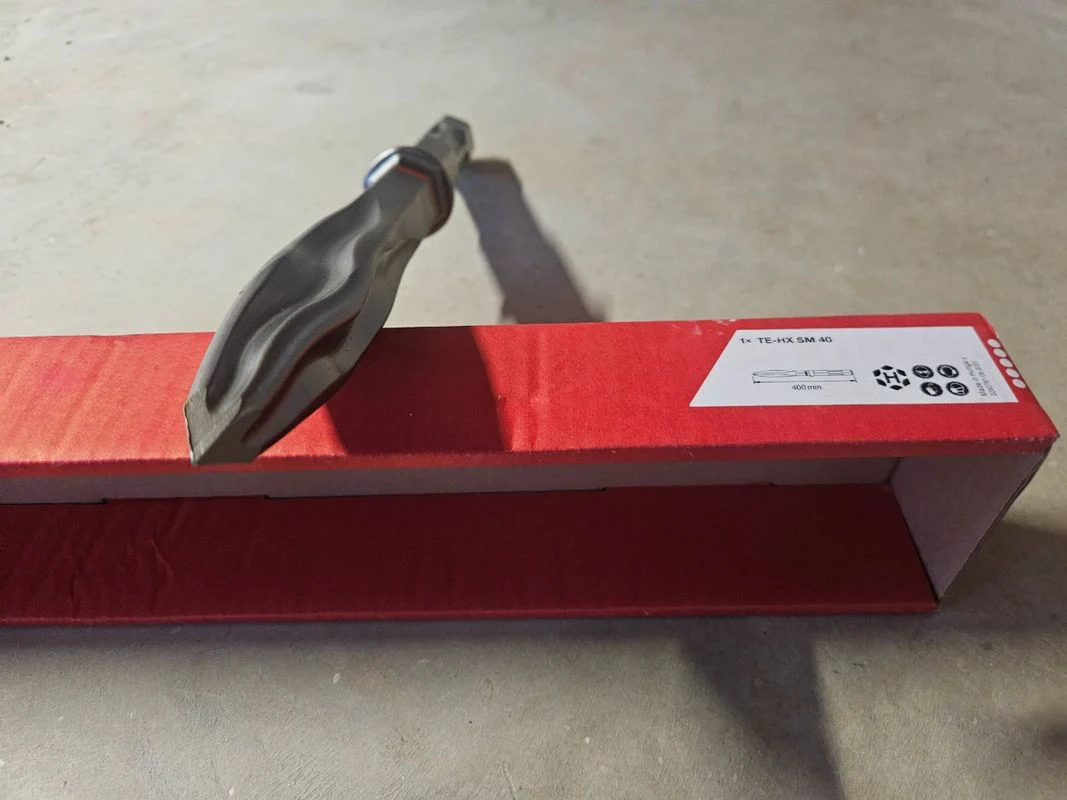

Die Länge richtet sich nach Reichweite und Zugang zur Abbruchstelle. Das vollständige TE-H-Einsteckende muss zur tatsächlichen Aufnahme passen; TE-S und TE-Y/SDS-Max sind andere Schnittstellen.
TE-HX SM: Einzelstücke und Packungen
Hilti TE-H: Längen und Verpackungseinheiten
Selbstschärfende Spitze und empfohlene Eindringtiefe
Die selbstschärfende Spitze soll beim Verschleiß ein wirksames Abbruchprofil erhalten. Hilti beschreibt den Einsatz ohne Nachschärfen oder Nachhärten und damit weniger Wartungsunterbrechungen bei längeren Abbrucharbeiten.
Hilti empfiehlt mindestens 5 cm Eindringtiefe, etwa 2 Zoll. Eindringendes Aufbrechen bringt einen längeren Arbeitsbereich in Kontakt mit dem Material als flaches Antippen und schafft die vorgesehenen Verschleißbedingungen für die geformte Spitze.
Wellenprofil: Rissbildung und Materialfreigabe

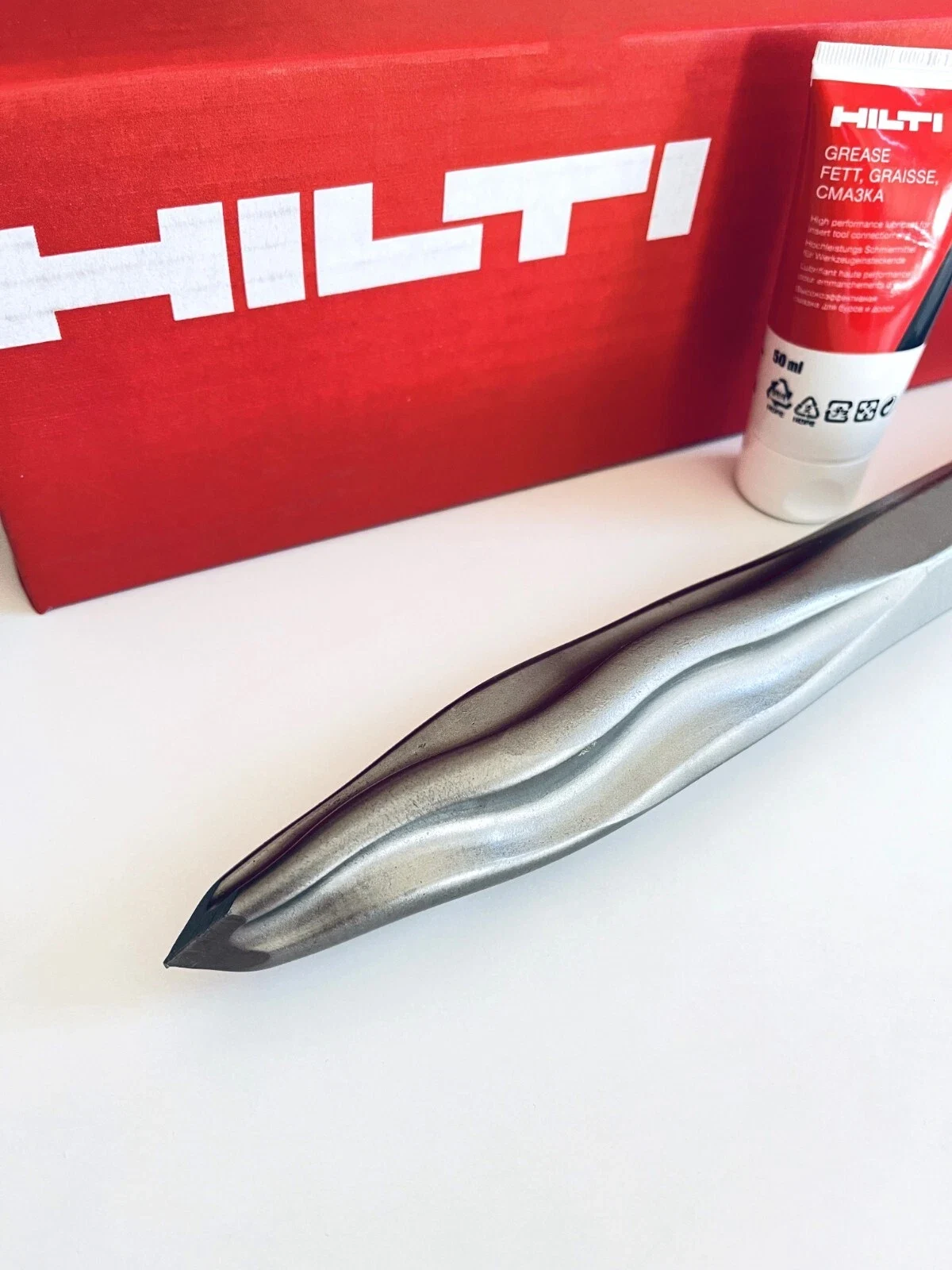

Längsrippen und Entlastungsmulden bilden das Wellenprofil. Hilti verbindet diese Geometrie mit weniger seitlichem Kontakt, geringerem Verklemmen und größeren, tieferen Rissen im Beton.
Mechanisch konzentriert die Spitze den Schlag im Eintrittsbereich. Beim Eindringen belastet die sich verändernde Außenkontur den umliegenden Beton und unterstützt die Rissausbreitung. Vertiefungen schaffen Ausweichraum für Bruchstücke und unterstützen Eindringen und Herausziehen. Die aktive Erfassung luftgetragenen Staubs erfolgt über passende Absaugausrüstung der Maschine.
Induktive Härtung für wiederholte Schläge
Hilti nennt induktive Härtung zur Verbesserung der Beständigkeit gegen Aufpilzen, Verschleiß und Verbiegen. Die funktionalen Anforderungen betreffen das gesamte Stahlwerkzeug:
- Spitze und Arbeitsbereich: abrasivem Verschleiß widerstehen und ein wirksames Kontaktprofil erhalten.
- Körper und Übergänge: wiederholte Schlag- und Biegelasten mit ausreichendem Querschnitt und Zähigkeit tragen.
- Schlag- und Haltebereiche: Verformungen und Schäden an Krafteinleitung und Werkzeughalterung widerstehen.
Unter der wiederholten Belastung der TE-3000-Plattform wirken Geometrie und Wärmebehandlung zusammen. Rippenprofil, tragender Querschnitt und Übergänge bestimmen gemeinsam die Auslegung für den Schlagbetrieb.
HEX-28-Einsteckende, Haltebund und Aufnahmegeometrie

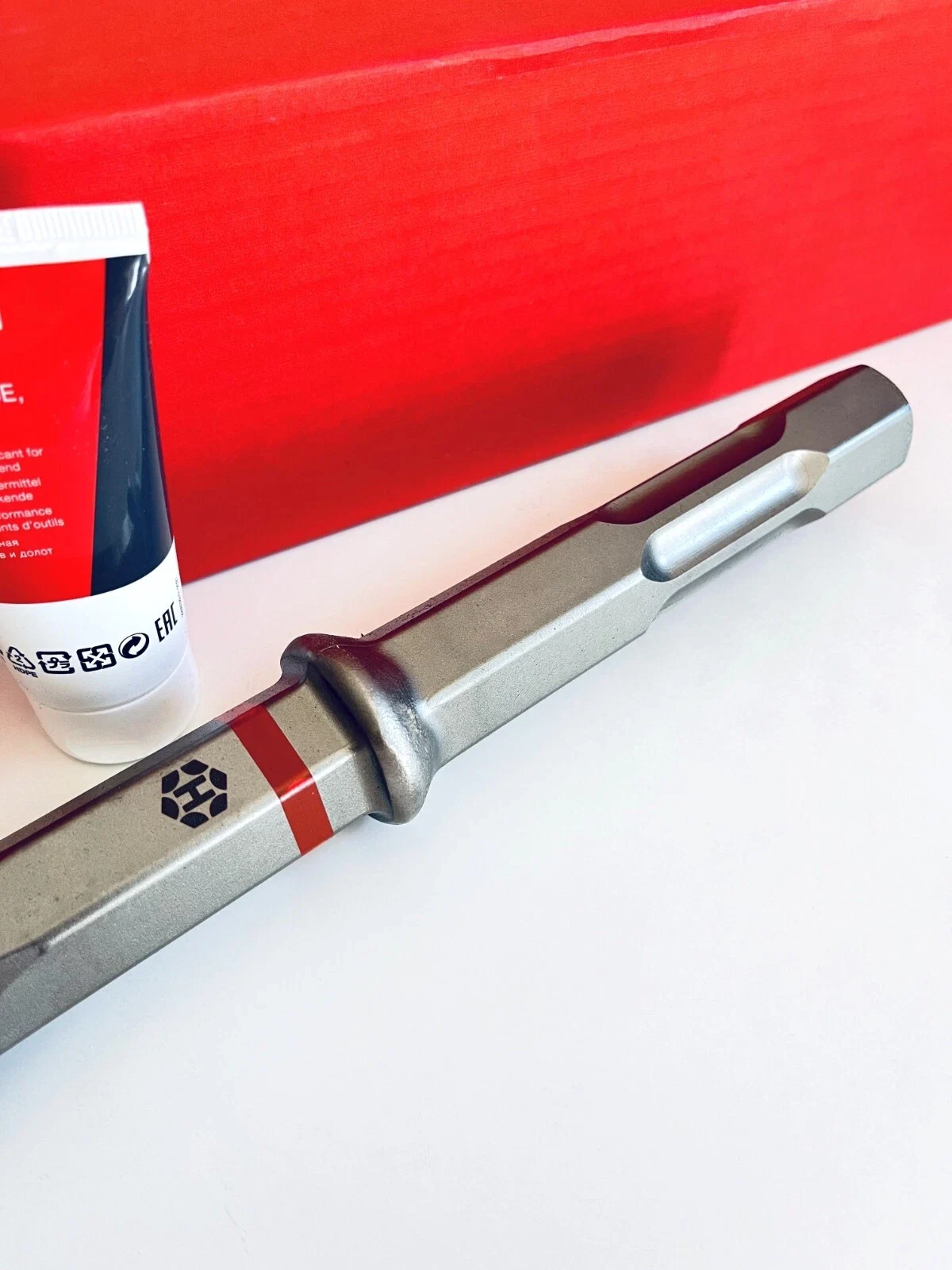

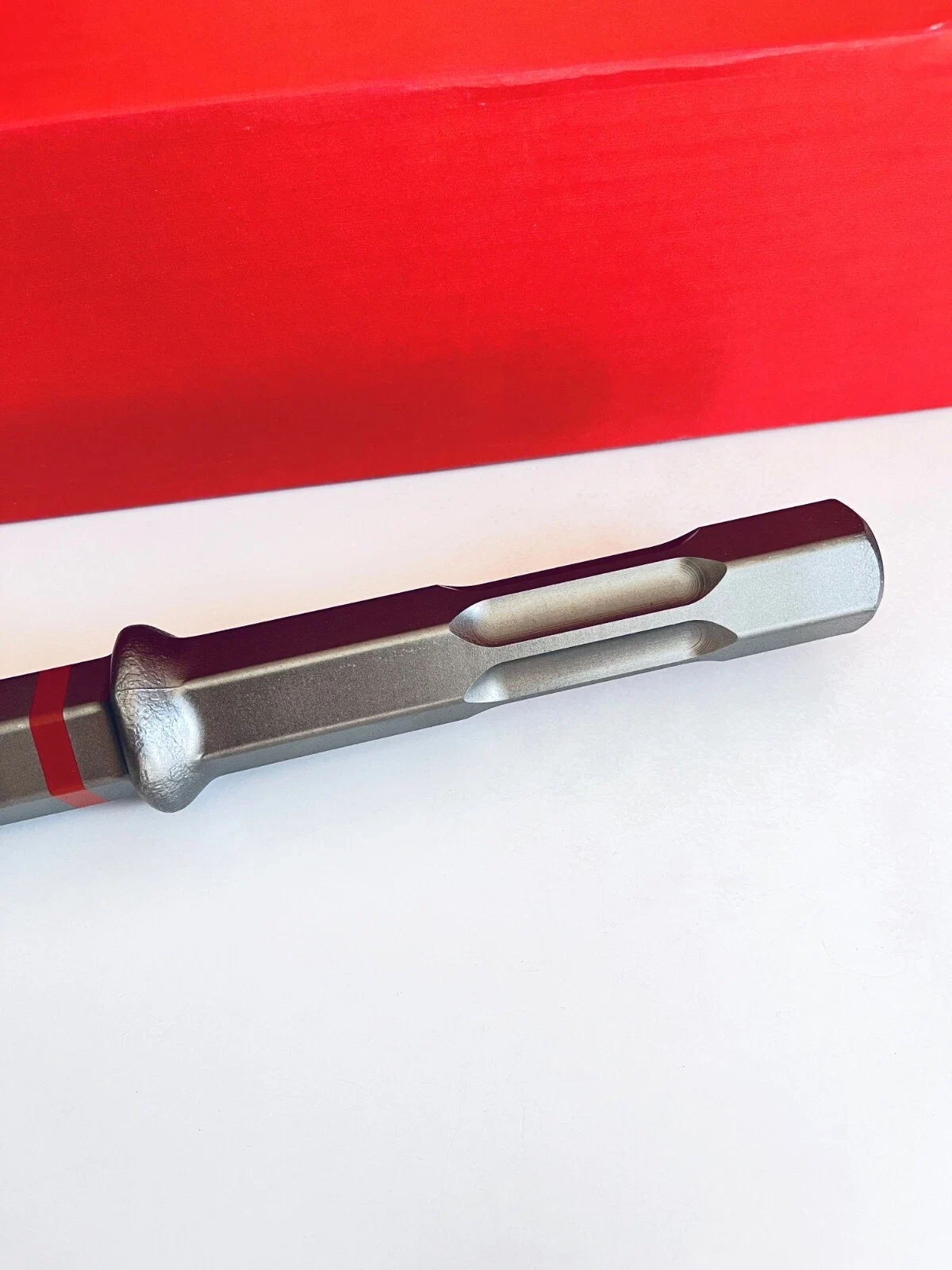

Die Fotos zeigen das TE-H-Einsteckende, längliche seitliche Vertiefungen und einen metallischen Haltebund. Diese Merkmale positionieren das Werkzeug und greifen in das Haltesystem der passenden Aufnahme ein. Der Bund ist ein konstruktiver Teil der Verbindung.
Bei der Auswahl Maschinengeneration, Aufnahme und vollständige Haltegeometrie prüfen. Einsetzen und Verriegeln erfolgen nach der Anleitung der passenden Maschine, einschließlich der Kontrolle des sicheren Halts.
TE-H (Hilti HEX 28) ist die Anschlussbezeichnung dieses Systems. Nutenanordnung, Bundposition, Einstecklänge und Bedienung der Aufnahme müssen zur angegebenen Maschinengeneration passen. Ähnlich aussehende Werkzeuge mit langer Nut sind anhand ihrer eigenen Aufnahmeanforderungen zu prüfen. Der hier gezeigte TE-HX SM ist für den TE 3000 der dritten Generation und H28-Abbruchgeräte mit Klemmhalterung aufgeführt.
Anwendungen in Beton und Mauerwerk
- Betonböden, Decken und Fundamente: konzentriertes Aufbrechen dort, wo die Maschine für den vorgesehenen Abtrag positioniert werden kann.
- Deckenöffnungen: den Abbruchbereich innerhalb der im Arbeitsplan festgelegten Öffnung ansetzen und erweitern.
- Ziegel- und Blockmauerwerk: örtlicher Abbruch, bei dem die Spitze Brüche einleitet und Material löst.
Bei Stahlbeton bricht der Meißel den mineralischen Baustoff um die Bewehrung auf. Verdeckte Leitungen und Bewehrung werden nach dem freigegebenen Rückbauplan behandelt.
Verpackung und Pflege des Einsteckendes

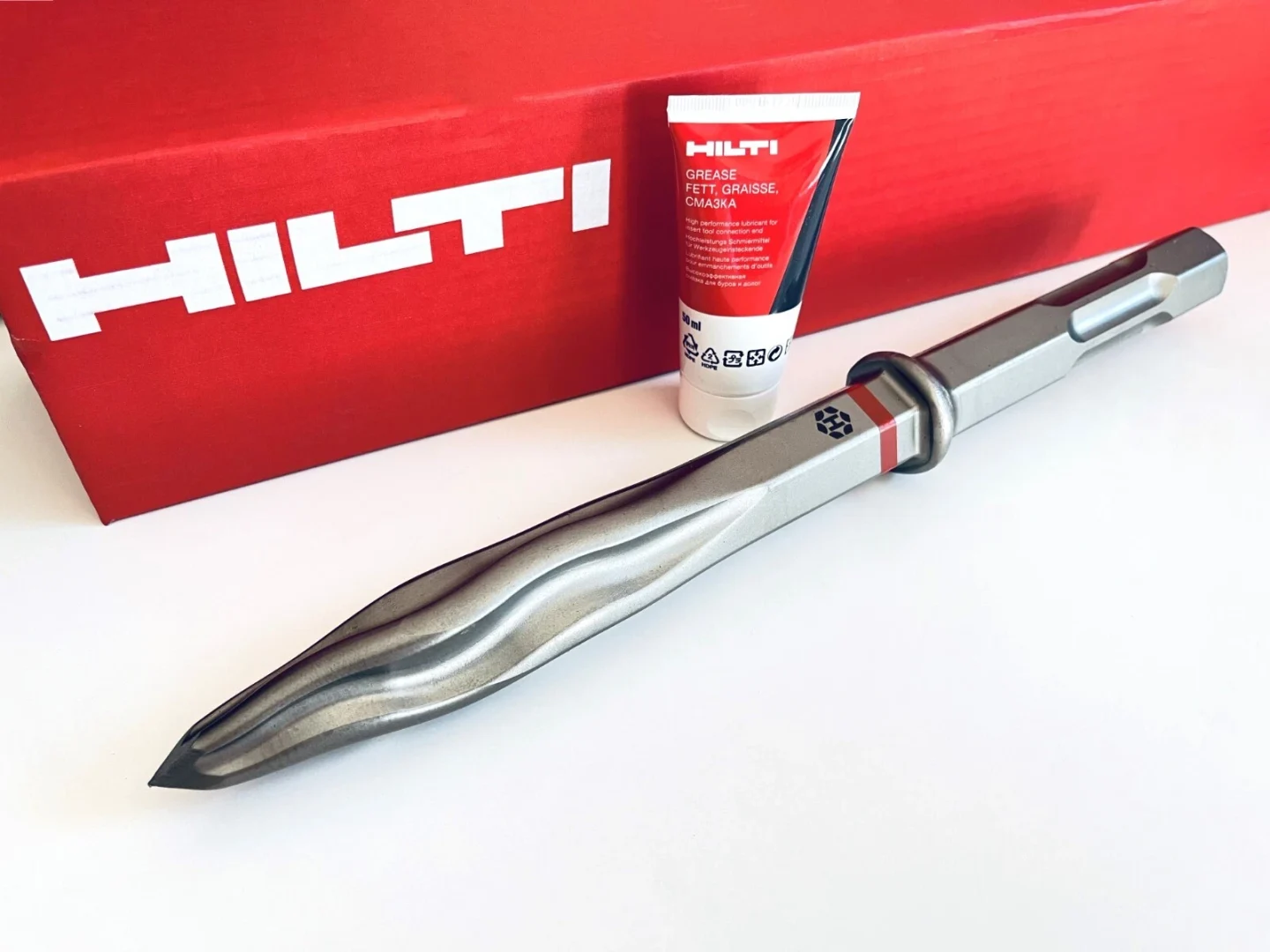

Einzelstücke und Viererpackungen ermöglichen die Auswahl des gleichen Arbeitsprofils in der benötigten Stückzahl. Die bereitgestellten Fotos zeigen Meißel, Karton und Schmierfett für das Einsteckende. Den Schaft sauber halten und nach Maschinenanleitung schmieren; vor Arbeitsbeginn den ordnungsgemäßen Halt prüfen.
