Vierschneider für professionelle Befestigungsbohrungen in Beton
KEIL MS5 TURBOHEAD Xpro ist ein Vierschneider für Befestigungsbohrungen in Beton, einschließlich Stahlbeton. Der Aufbau verbindet einen X-förmigen Hartmetallkopf, eine Zentrierspitze und einen Stahlkörper mit verstärktem Wendelkern. Für den Anwender stehen kontrolliertes Anbohren, kontinuierlicher Bohrfortschritt und zuverlässige Abfuhr des zerkleinerten Materials im Vordergrund.
Bei der Auswahl eines professionellen SDS-Plus-Sortiments zählt der gesamte Bohrer: Beton und Zuschlag, möglicher Bewehrungskontakt, Bohrhammer, Durchmesser und Bohrtiefe. Diese Bedingungen bestimmen, welchen Nutzen Kopf, Wendel und Stahlkörper bieten.
Wie der X-förmige Hartmetallkopf im Stahlkörper sitzt

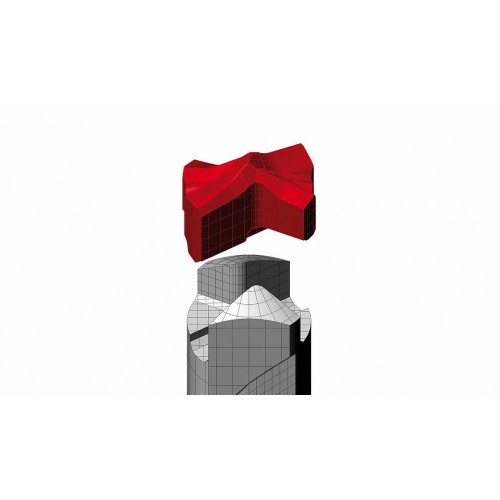

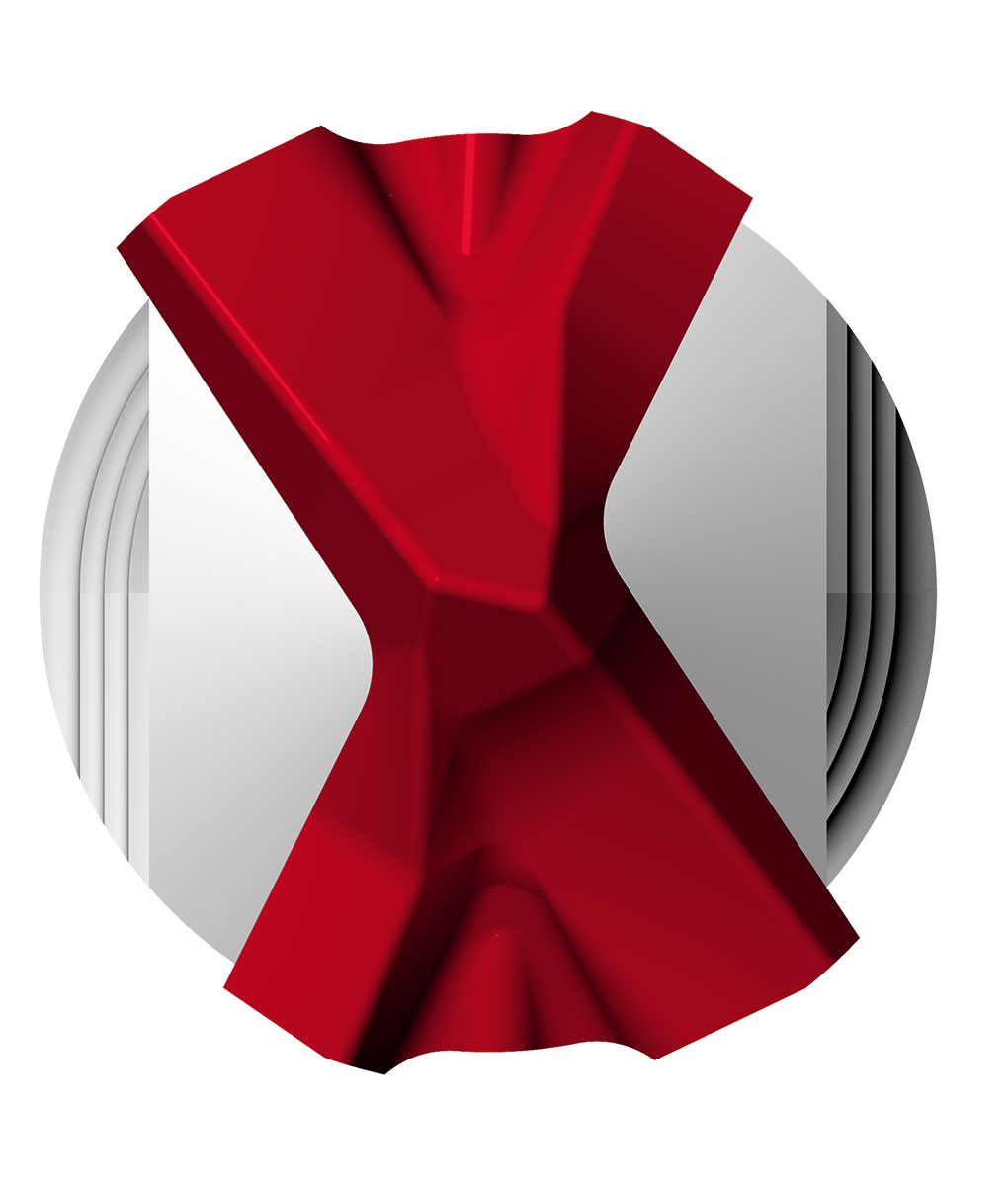

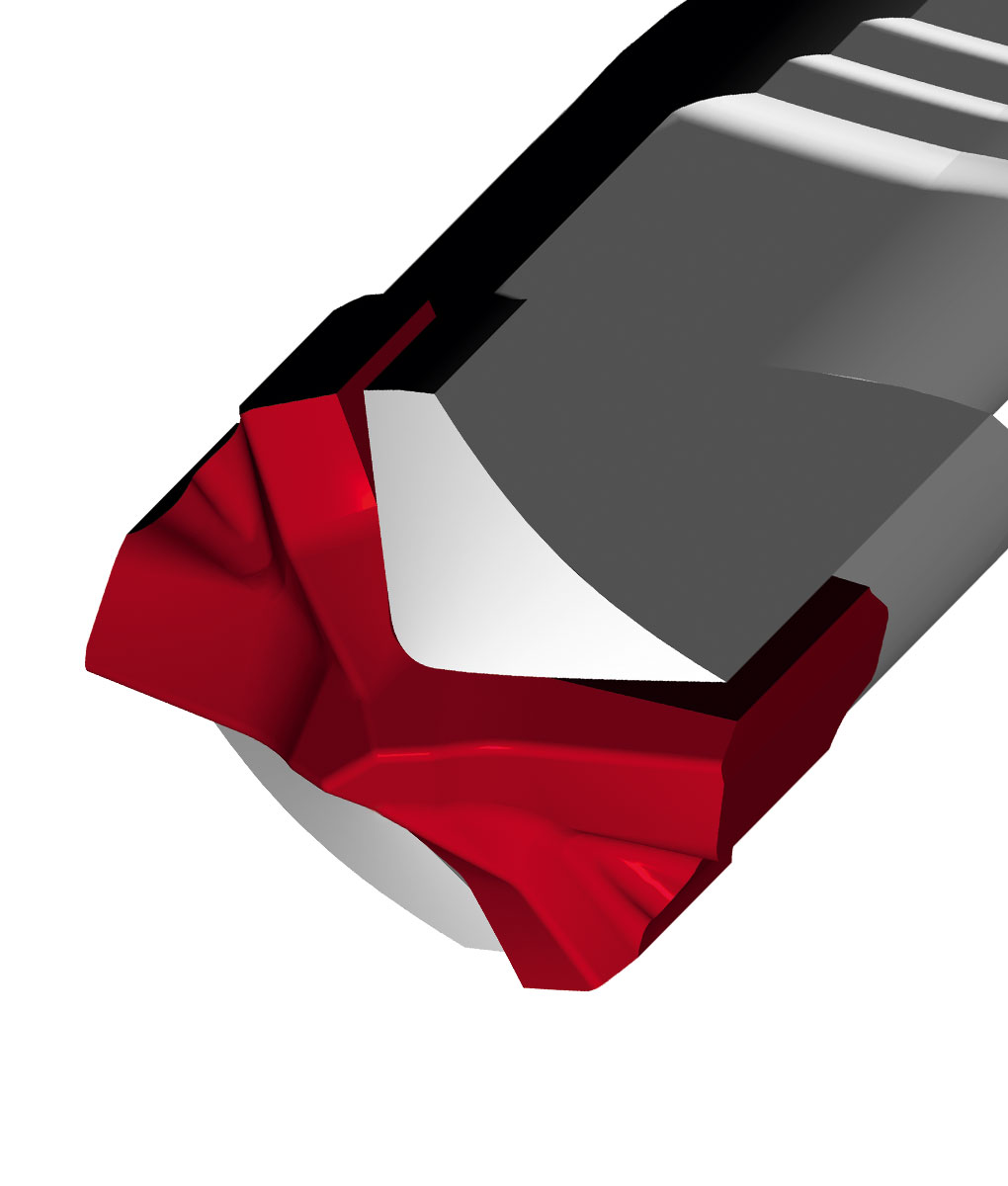

Die Explosionsdarstellung zeigt ein einziges X-förmiges Hartmetallteil über einem passenden Stahlsitz. Im montierten Zustand stützt der Stahl das Hartmetall seitlich ab. Red Dot beschreibt den Aufbau als X-förmigen Vollhartmetallkopf, der von den Seiten des Bohrerkörpers gehalten und eingelötet wird (Red Dot).
Die Konstruktion verbindet einen einteiligen X-förmigen Hartmetallkopf mit seitlicher Stahlabstützung und einer Hartlötverbindung. Die vier Arbeitsschneiden gehören zu diesem Hartmetallteil. Ein Kreuzkopf aus mehreren Einsätzen bildet seine Schneidenanordnung dagegen aus getrennten Hartmetallteilen. Bauteilzahl und Schneidenzahl sind unterschiedliche Merkmale.
Zentrierspitze, Schneiden und Einläufe zur Bohrmehlabfuhr

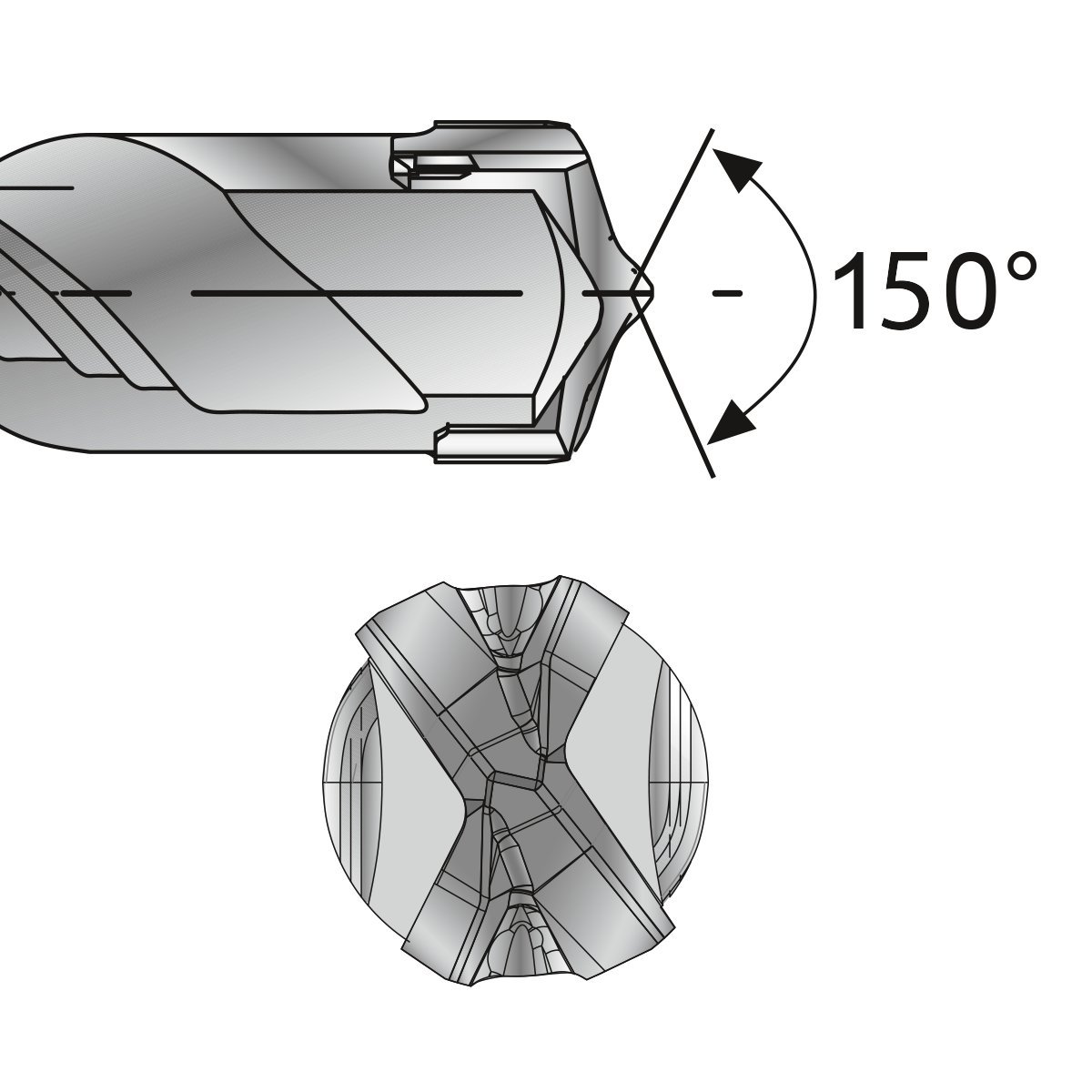

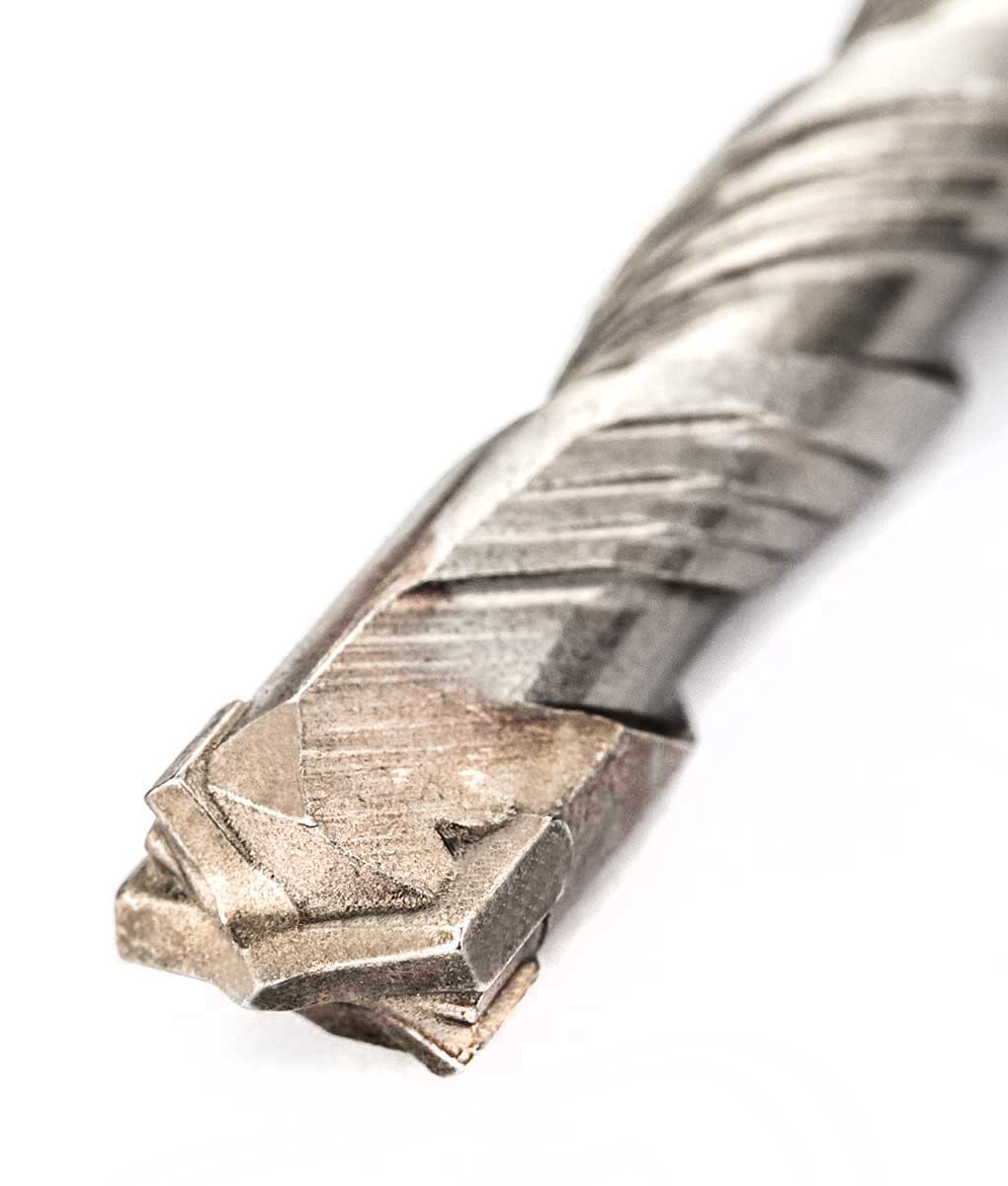

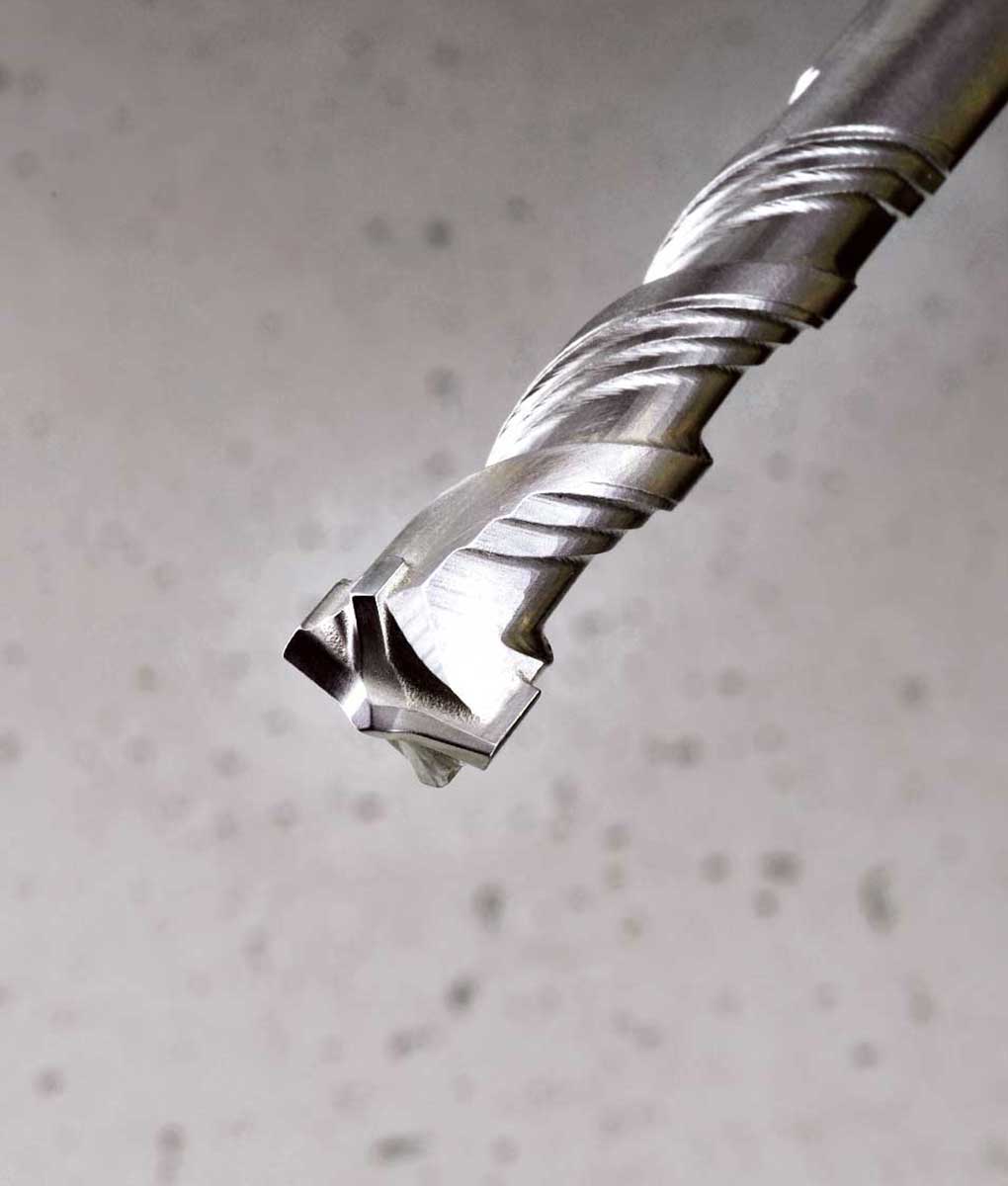

Die Nahaufnahmen zeigen den erhöhten Zentralbereich und vier nach außen verlaufende Schneidrichtungen. Die mitgelieferte technische Zeichnung kennzeichnet einen Spitzenwinkel von 150°. Die Zentriergeometrie unterstützt das genaue Ansetzen; die umgebenden Schneiden und Freiräume führen das zerkleinerte Material zu den Wendeleinläufen.
Diese Einläufe gehören zur Arbeitsgeometrie. Hinter einem belastbaren Hartmetallkopf muss genügend Raum bleiben, damit Bruchstücke die Schneidzone verlassen. Bei Stahlbeton Lochposition, fertigen Durchmesser, Bohrfortschritt und Schneidenzustand mit derselben Maschine und einem repräsentativen Baustoff vergleichen. Bei tragender Bewehrung gilt der freigegebene Bohrplan.
Der Beitrag der MS5-Wendel

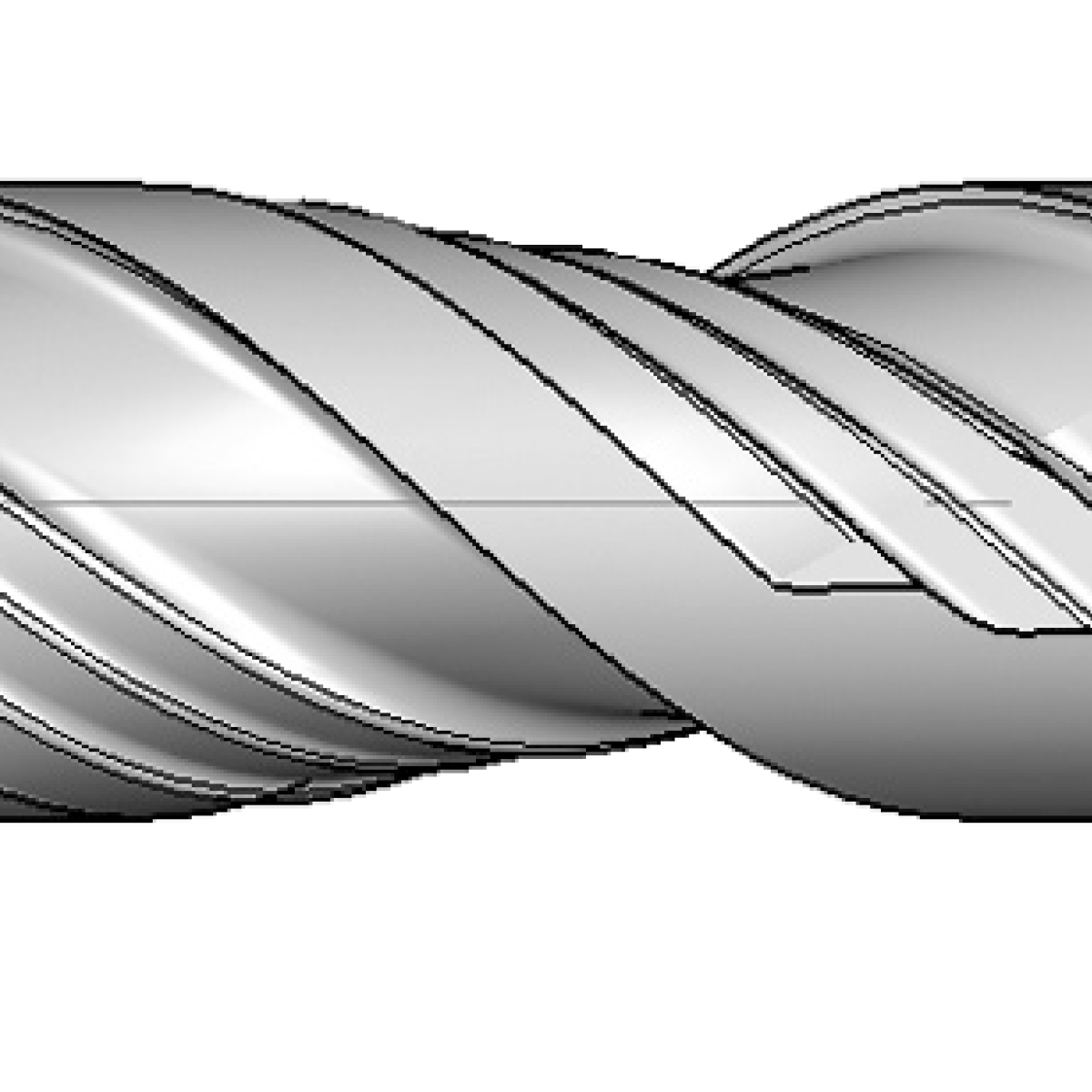

KEIL beschreibt MS5 als Wendel mit verstärktem Kern und abgerundeten Übergängen. Genannte Vorteile betreffen Bohrmehltransport, Schlagenergieübertragung sowie geringere Schwing- und Torsionskräfte. Der Kern trägt die Bohrbelastung, während die umlaufenden Kanäle das vom Kopf zerkleinerte Material nach außen führen.
Für tiefere Löcher Kopf und Wendel gemeinsam beurteilen. Eine gleichmäßige Abfuhr unterstützt den Bohrfortschritt bei zunehmender Tiefe. Die Wendel transportiert das Bohrmehl aus dem Loch; ein geeignetes Absaugzubehör übernimmt die Stauberfassung an der Arbeitsfläche.
Stahl, Wärmebehandlung und Hochtemperatur-Hartlöten
KEIL nennt Chrom-Nickel-Molybdän-Stahl, Kugelstrahlen, Wärmebehandlung und Hochtemperatur-Hartlöten bei etwa 1.120°C für dieses Produkt. Diese Fertigungsmerkmale verbinden einen zähen Stahlkörper mit einer kontrollierten Befestigung des Hartmetallkopfs (KEIL).
Die Temperatur ist eine von KEIL veröffentlichte Lötangabe. Für unsere OEM-Programme werden Hartmetallsorte, Verbindungskonstruktion, Stahl und Wärmebehandlung gemeinsam auf Bohrhammer und Einsatzbedingungen abgestimmt. Beim Vergleich zählen die fertige Verbindung und der gesamte Bohrer ebenso wie die sichtbare Kopfform.
KEIL verweist für das Design auf den Red Dot Product Design Award 2012. Die Produktseite zeigt außerdem das PGM-Zeichen für kontrollierte Bohrlochmaße im Befestigungsbereich. Auswahl des Befestigungsmittels, Bohrlochreinigung und Montage bleiben Bestandteile des Befestigungssystems (KEIL).
SDS-Plus-Abmessungen und Verpackungskennzeichnung
Die Produktseiten für SDS-Plus und Zylinderschaft beschreiben unterschiedliche Maschinenaufnahmen. Die Tabelle trennt die veröffentlichten Größenbereiche. Diese Grenzen gelten für die Produktfamilie; die lieferbare Durchmesser-Längen-Kombination wird über die Artikelnummer gewählt.
| Ausführung | Durchmesser | Gesamtlänge L1 | Arbeitslänge L2 | Maschinenaufnahme |
|---|---|---|---|---|
| SDS-Plus MS5 TURBOHEAD Xpro | 5–20 mm | 110–600 mm | 50–550 mm | SDS-Plus / HILTI TE-C |
| MS5 TURBOHEAD Xpro mit Zylinderschaft | 5–14 mm | 85–160 mm | 50–100 mm | Dreibackenfutter |

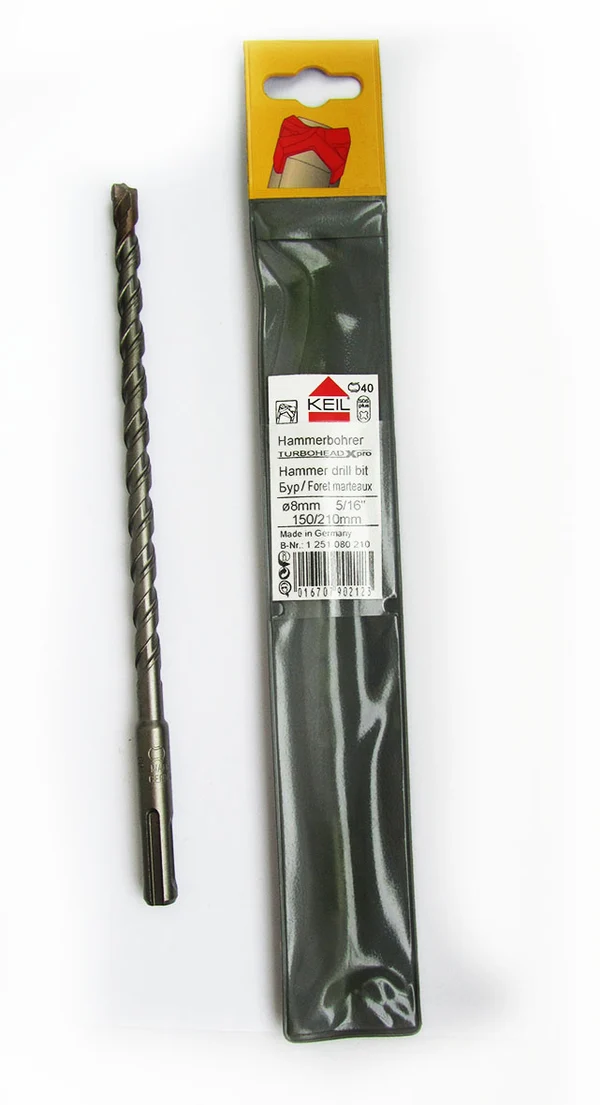

Das Foto von Bohrer und Verpackung liefert ein konkretes Beispiel: Das Etikett nennt Ø8 mm und 150/210 mm sowie die Artikelkennzeichnung 1 251 080 210. Dabei stehen 150 mm für die Arbeitslänge und 210 mm für die Gesamtlänge. Im Auftrag alle drei Maße angeben, statt sich allein auf eine Kurzform wie „8 × 210“ zu verlassen.
Ein OEM-Vierschneidersortiment mit Zhonghuan auswählen
Wir entwickeln SDS-Plus-Bohrerkonfigurationen für Importeure, Fachhändler und Eigenmarken. Ausgangspunkt sind Beton, Bewehrungskontakt und Bohrhammerplattform. Darauf stimmen wir Kopfkonstruktion, Hartmetallsorte, Arbeitslänge und Wendelgeometrie ab.
Für ein Vierschneiderprogramm besprechen wir einen einteiligen Kreuz-Hartmetalleinsatz oder eine Vollhartmetallkopf-Ausführung anhand der freigegebenen Zeichnung und des Musters. Senden Sie Durchmesser, Arbeits- und Gesamtlängen, Mengen sowie Verpackungswünsche. Wir schlagen eine passende Konfiguration und Bemusterung für Ihren Markt vor.
Häufige Fragen
Besteht der Xpro-Kopf aus einem oder mehreren Hartmetallteilen?
Die Explosionsdarstellung zeigt ein X-förmiges Hartmetallteil. Red Dot beschreibt einen Vollhartmetallkopf, der seitlich vom Stahlkörper abgestützt und eingelötet wird.
Bedeutet MS5 fünf Schneiden?
MS5 ist die Bezeichnung des Wendelsystems. KEIL beschreibt TURBOHEAD Xpro als Vierschneider.
Passt die Zylinderschaftausführung direkt in eine SDS-Plus-Aufnahme?
Die beiden Ausführungen haben unterschiedliche Aufnahmen. Für einen SDS-Plus-Bohrhammer den passenden SDS-Plus-Schaft wählen; die Zylinderschaftausführung ist für ein Dreibackenfutter vorgesehen.
Was bedeutet 150/210 mm auf der Ø8-mm-Verpackung?
150 mm bezeichnet die Arbeitslänge, 210 mm die Gesamtlänge. Der Durchmesser ist das separate Maß von 8 mm.
