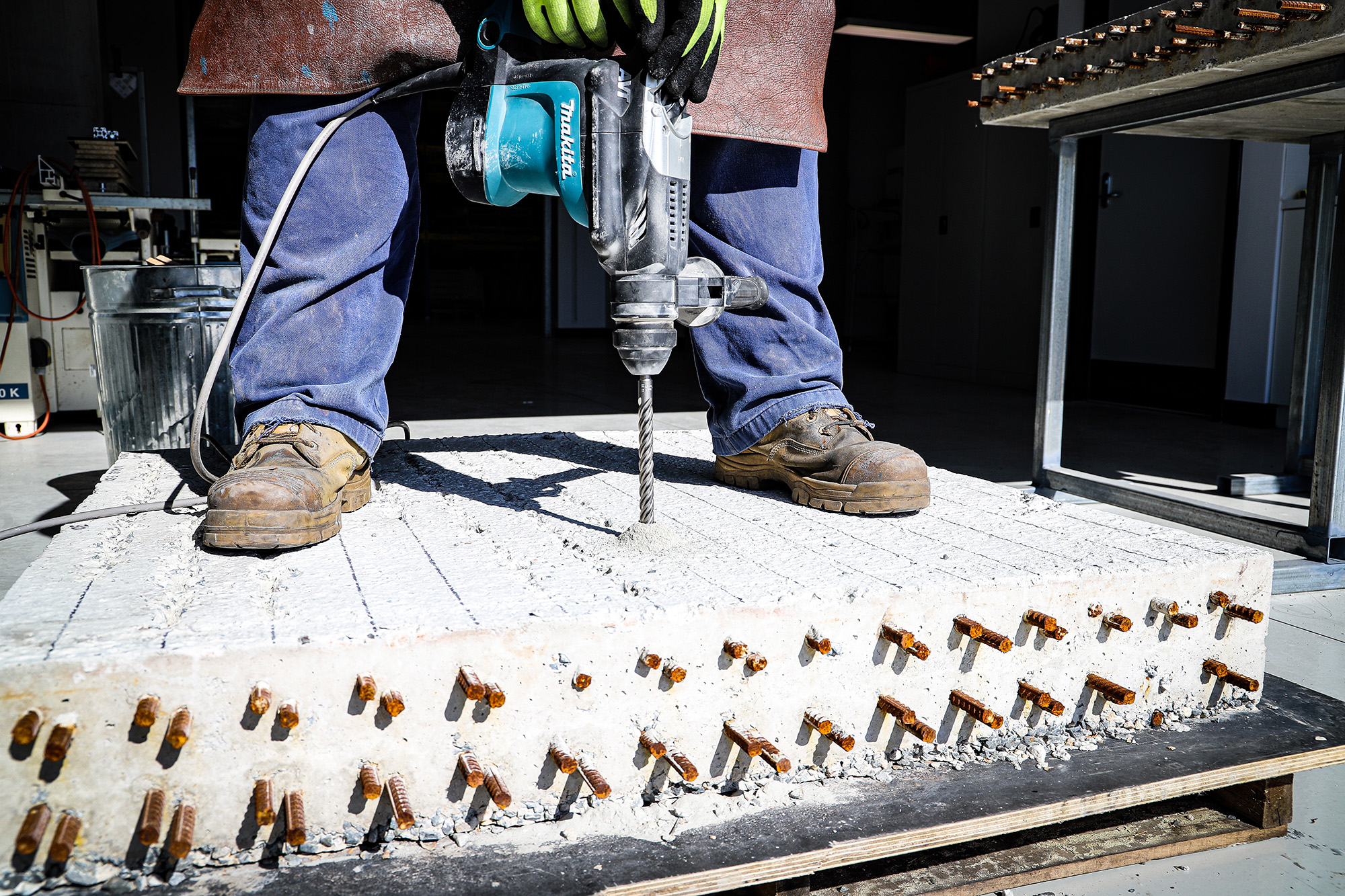

Deja de adivinar: Tratar el concreto reforzado como un escenario
El concreto armado no es “concreto más duro”; se trata de dos materiales apilados: árido abrasivo más barras de refuerzo elásticas. La firma de falla es predecible: esquinas de carburo astilladas, vástagos doblados y agujeros de gran tamaño que arruinan los valores de extracción del anclaje. Trátelo como un escenario definido y estandarice la geometría del cabezal, la configuración de la máquina y la secuencia.
- Objetivo: Mantenga el agujero redondo y dentro de la tolerancia especificada mientras se perfora cerca del refuerzo, sin convertir una broca ordinaria de mampostería en un cortador de barras.
- Método: 4-cutter / multi-segmento 4-cutter geometría + alimentación constante + evacuación de polvo por etapas.
- Productos: Agujeros de anclaje por lotes y consistentes, menor calor y menos cambios de brocas evitables en el lugar.
Diseño de brocas que sobrevive a los impactos de la barra
- Elección de la cabeza: Utilice puntas de 4 cortes o multi-segmento de 4 cortes; mantienen un camino circular y se resisten a engancharse en las costillas de las barras de refuerzo.
- Carburo y unión: Haga coincidir la dureza del carburo con la tenacidad al impacto, luego controle la preparación de la cara, el ajuste, la soldadura fuerte o la soldadura y la simetría posterior a la unión. Una etiqueta de material por sí sola no garantiza la integridad del borde.
- Sistema de zancada: SDS-Plus para orificios de anclaje de 6–16 mm y trabajo ligero; SDS-Max para penetraciones estructurales de 18–32 mm donde la energía de impacto es mayor.
- Geometría de ranuras helicoidales: Las profundas ranuras helicoidales pulidas limpian el polvo caliente antes de que vitrifica. Utilice ranuras helicoidales SDS-Max más largas para una incrustación profunda para mantener el par constante.
- Tolerancias: Para el anclaje, especifique el diámetro de corte medido, la simetría de la cabeza y el desgaste circular, y conserve los registros de lotes liberados.
Configuración de herramientas y parámetros
- Detectar rebar: Usar un escáner o dibujos de diseño; marque las barras esperadas para que el operador sepa cuándo facilitar la alimentación.
- Rotación/impacto: Mantén activado el modo martillo. Ajustar las RPM medias (por ejemplo, 500–900 rpm SDS-Plus, 250–450 rpm SDS-Max) con alimentación firme pero no agresiva.
- Control de profundidad: Utilice collares de parada o varillas de profundidad para evitar la sobre-penetración que ensancha el agujero cuando la broca se abre.
- Refrigeración y polvo: El extractor de vacío o polvo reduce el calor. Mojar ligeramente es opcional; No inunde el agujero.
Una secuencia de perforación que protege el broca
- Puntuación de la superficie: Comience perpendicularmente, deje que la punta de centrado establezca un asiento.
- Comprometerse con el ritmo: Martillo de enganche; mantener una alimentación constante para evitar que rebote el carburo de virutas.
- Cuando toque la barra de rebar: Reduzca el alimento y el polvo transparente. Si el progreso se detiene, deténgase; confirmar la ruta del agujero aprobada y cambiar al cortador de barras de refuerzo especificado, al sistema de carburo completo o al método de diamante en lugar de forzar un 4 de corte normal soldado con soldadura fuerte a través del acero estructural.
- Limpiar el agujero: Cepillo + soplado + vacío, especialmente para anclajes químicos. Repita después de cada 50 mm en agujeros profundos.
- Verificar diámetro: Utilice un pasador de calibre o una prueba de manga de anclaje; Rechazar cualquier agujero ovalado después del contacto de la barra de refuerzo.
Si todavía se porta mal
- Los puestos de brocas en la barra de rebar: ranuras helicoidales empaquetados: vacío y cepillo; alimentación demasiado altareducir; martillo de energía de bajo servicio de mandril y grasa.
- Agujeros ovalados: Causado por el rebote de 2 filos; cambiar a 4 cruceta de corte y mantener la herramienta alineada.
- Alumbramiento/sobrecalentamiento: Polvo no evacuado: acorta los picos y aclara cada 30-50 mm; Evitar la presión continua a bajas RPM.
- Esquinas troceadas: Carburo barato o soldadura fuerte superficial: actualización al diseño de cabeza completa (ver artículo de comparación relacionado).
Factura de materiales (lista de selección de Zhonghuan)
- ZHPLUS-5X 4 brocas SDS-Plus de última generación, 6–16 mm, para anclajes precisos en losas reforzadas donde sea posible el contacto incidental con la barra.
- SDS-Max 4 canales de corte profundo, de 18–32 mm, para aberturas estructurales y embebido profundo.
- Kit de extracción de polvo + cepillo de agujero de nylon/acero + bombilla de soplado para la preparación del ancla.
- Detenga los collares y los pines de medición para verificar la profundidad y el diámetro después de rebar contacto.
- Si la barra de refuerzo debe cortarse por completo, emparejarse con un cortador de barras de refuerzo o una broca de núcleo; no fuerce una broca de mampostería para fresar acero.
Referencia del agujero de anclaje químico
Los anclajes químicos (sistemas de resina epoxi o poliéster) requieren unas dimensiones precisas de los orificios y una limpieza a fondo. Los agujeros de tamaño insuficiente rechazan la varilla; agujeros de gran tamaño reducen la capacidad de extracción. Utilice esta tabla como punto de partida: verifique siempre con la hoja de especificaciones del fabricante del anclaje, ya que las bandas de tolerancia varían según la marca:
| Varilla de anclaje | Diámetro del taladro | Min. Acoplamiento | Ciclos de limpieza | Notas |
|---|---|---|---|---|
| M8 | 8 mm | 80 mm | 3× | Soplar + cepillar + soplar |
| M10 | 10 mm | 90 mm | 3× | Utilice SDS-Plus 4-cutter |
| M12 | 12 mm | 110 mm | 3× | Vacío + cepillo de acero |
| M16 | 16 mm | 125 mm | 4× | Agujero profundo: verificar el diámetro con el gálibo |
| M20 | 20 mm | 170 mm | 4× | SDS-Max requerido |
| M24 | 24 mm | 210 mm | 5× | SDS-Max, se prefiere la perforación en húmedo |
Protocolo de limpieza: Un ciclo de limpieza significa: soplar aire comprimido desde la parte inferior del agujero, cepillar con un cepillo de acero en espiral toda la profundidad de incrustación, soplar de nuevo. Nunca inyecte resina en un agujero sin limpiar: la fuerza de unión disminuye en un 30-50 % con el polvo residual. En condiciones húmedas, el aire caliente seca el orificio antes de inyectar resina.
Para concreto C30 y superior, agregue 10–15 mm a las profundidades mínimas de incrustación en esta tabla. El agregado denso aumenta la fricción entre el orificio y la pared y puede hacer que las cápsulas de resina se rompan durante la inserción de la varilla si el orificio es demasiado poco profundo.
Cómo el grado concreto afecta a la perforación
El concreto reforzado no es monolítico: la resistencia de la matriz varía enormemente según el grado, y la elección del broca y de los parámetros debe ajustarse en consecuencia:
- C20–C25 (losas y paredes residenciales): SDS-Plus estándar de 4 filos con carburo YG8C es suficiente. Media RPM (600–800), alimentación constante. Grado más común en residencial y comercial ligero.
- C30–C35 (plantas comerciales, columnas): Actualice a carburo YG11C. Reduzca ligeramente las RPM (500–700 SDS-Plus) para evitar el sobrecalentamiento de la punta. Acanaladuras helicoidales profundas esenciales para despejar el agregado más duro de manera eficiente.
- C40+ (puentes, núcleos de gran altura, fundaciones industriales): SDS-Max 4-cutter requerido para agujeros por encima de 14mm. Se recomienda encarecidamente la refrigeración por agua para agujeros de más de 100 mm. Espere 30-40% menos agujeros por broca en comparación con el concreto C30.
Cuando el grado de concreto se desconoce en un sitio de trabajo, por defecto a carburo YG11C y presión de alimentación conservadora — la prima es pequeña en relación con el costo de una broca roto en agregado denso.
