Was ist ein Bushing-Tool
Ein Bushing-Tool — auch als Bush-Hammer-Bit, Bushing-Hammer-Bit, Stockerwerkzeug oder Bush-Hammer-Steel bezeichnet — ist ein Bohrhammer-Zubehör mit einer flachen Schlagfläche, die mit mehreren gehärteten Stiften oder Zähnen in einem Gittermuster besetzt ist. Im Gegensatz zu einem Meißel, der über eine scharfe Kante arbeitet, arbeitet ein Bushing-Tool durch wiederholte stumpfe Schläge, die die Oberfläche von Beton oder Stein in einem kontrollierten, gleichmäßigen Muster aufbrechen.
Das Zubehör existiert in zwei SDS-Schaftgrößen — SDS-Plus (10mm Schaft) für kompakte Bohrhämmer und SDS-Max (18mm Schaft, von Hilti auch als TE-Y bezeichnet) für schwere Abbruchhämmer und Hammer — und in zwei Materialstufen: Hartmetallstifte für professionelle Premium-Anwendungen und gehärtete Legierungsstahl-Zähne für Mainstream- und preissensitive Kanäle.
Bushing-Tools sind keine Massenartikel im Einzelhandel. Sie sind ein Spezialzubehör, das von Oberflächenvorbereitungs-Bauunternehmen, Spritzbeton-Teams, Brücken- und Tunnel-Subunternehmern, Dekorbeton-Verarbeitern und architektonischen Restaurierungsteams gekauft wird. Die Kategorie ist im Stückvolumen klein, aber ungewöhnlich preisgeschichtet — Premium-SKUs von Hilti werden im Einzelhandel zu Vielfachen von Mainstream-Äquivalenten von Bosch, Diablo und Milwaukee verkauft, obwohl der technische Unterschied geringer ist, als die Preisdifferenz vermuten lässt.
Die vier Aufgaben von Bushing-Tools
Trotz der Vielfalt von Werkzeugmarken und Mustern erfüllt jedes Bushing-Tool eine oder mehrere dieser vier Aufgaben:
1. Oberflächenaufrauung für Beschichtungshaftung. Glatter Beton ist ein schlechter Untergrund für Farbe, Epoxidharz, Polyurethan, Abdichtungsbahn, Fliesenkleber, Putz oder Verputz. Mechanisches Aufrauen der Oberfläche mit einem Bushing-Tool erzeugt das Texturprofil (CSP-3 bis CSP-6 nach der ICRI-Skala), das Beschichtungen für die Haftung benötigen. Dies ist die volumenstärkste Anwendung von Bushing-Tools.
2. Spritzbeton-Untergrundvorbereitung. Bei Tunnelauskleidungen, Hangstabilisierung, Schwimmbadbau und Felsanker-Kragenbereichen muss frischer Spritzbeton mit einem vorhandenen Beton- oder Felsuntergrund verbinden. Ein Bushing-Tool raut den Untergrund unmittelbar vor dem Spritzbeton-Auftrag auf, um die Haftung zu gewährleisten. Hier wird die Premium-Stufe mit Hartmetallstiften (Hilti TE-Y BT-Klasse) am häufigsten spezifiziert — anhaltende Tunnelarbeiten verbrauchen Zubehör schnell.
3. Rutschhemmende Texturierung. Gehwege, Rampen, Poolumrandungen, Parkhausrampen, Verladeplattformen und Treppenstufen benötigen eine kontrollierte Oberflächentextur für die Sicherheit der Fußgänger. Ein Bushing-Tool erzeugt ein langlebigeres rutschhemmendes Muster als Säureätzung, Sandstrahlen oder aufgetragene rutschhemmende Beschichtungen, da die Textur Bestandteil des Betons selbst ist und keine entfernbare Schicht.
4. Entfernung von Betonüberschuss und Außenfinish. Architektonischer Beton erfordert manchmal ein texturiertes „grob behauenes“ Aussehen — Bushing-Tools erzeugen dieses Finish schnell und gleichmäßig. Sie werden auch zum Abtragen kleinerer Oberflächenunebenheiten, Schalungsmarkierungen und flachen Betonüberschusses bei einer fertigen Schüttung verwendet.
Wettbewerbs-Benchmark: Hilti, Bosch, Diablo, Milwaukee
Der internationale SDS-Max-Bushing-Tool-Markt ist um vier Referenzprodukte strukturiert, mit denen Distributoren und Endbenutzer jede neue Lieferung vergleichen.
| Marke & SKU | Stufe | Kopf & Muster | Länge | Bauweise |
|---|---|---|---|---|
| Hilti TE-Y BT 4×4 | Premium | 40×40mm, 16 Hartmetallstifte (4×4) | ~9,8 Zoll (250mm) | Einteilig, induktionsgehärtet |
| Hilti TE-Y/S BH | Premium | Mehrere Größen, Hartmetallstifte | Nur 2 Zoll Kopf | Wechselkopf + separater Schaft |
| Bosch HS1909 | Mainstream | 1-3/4 Zoll quadratisch, 16 gehärtete Stahlzähne | 9-1/4 Zoll (235mm) | Einteilig |
| Bosch HS1909-12 | Mainstream | 1-3/4 Zoll quadratisch, 25 Zähne | 12-1/2 Zoll (320mm) | Einteilig |
| Diablo DMAMXCH1050 | Mainstream | 1-3/4 Zoll quadratisch, gehärteter Stahl | 9-1/4 Zoll (235mm) | Einteilig, wärmebehandelter Körper |
| Milwaukee 48-62-4063 | Mainstream | 1-1/2 Zoll quadratisch, hartmetallbestückt | 9-1/2 Zoll (240mm) | Einteilig |
| Zhonghuan SDS-Max Bushing-Tool | Hartmetallstift-Stufe oder gehärtete Stahl-Stufe | 40×40mm oder 1-3/4 Zoll, 4×4 / 16 / 25 / 9-Punkt-Muster | 235mm und 320mm Standard; kundenspezifisch auf Anfrage | Einteilig vormontiert (Standard) · Wechselkopf (auf Anfrage) |
Hartmetallstifte vs. gehärtete Stahlzähne
Die wichtigste technische Entscheidung in dieser Kategorie ist das Material der Schlagfläche. Hartmetallstifte und gehärtete Legierungsstahl-Zähne erzeugen auf einem neuen Bit visuell ähnliche Oberflächentexturen, doch ihre Lebensdauer-Kurven divergieren stark.

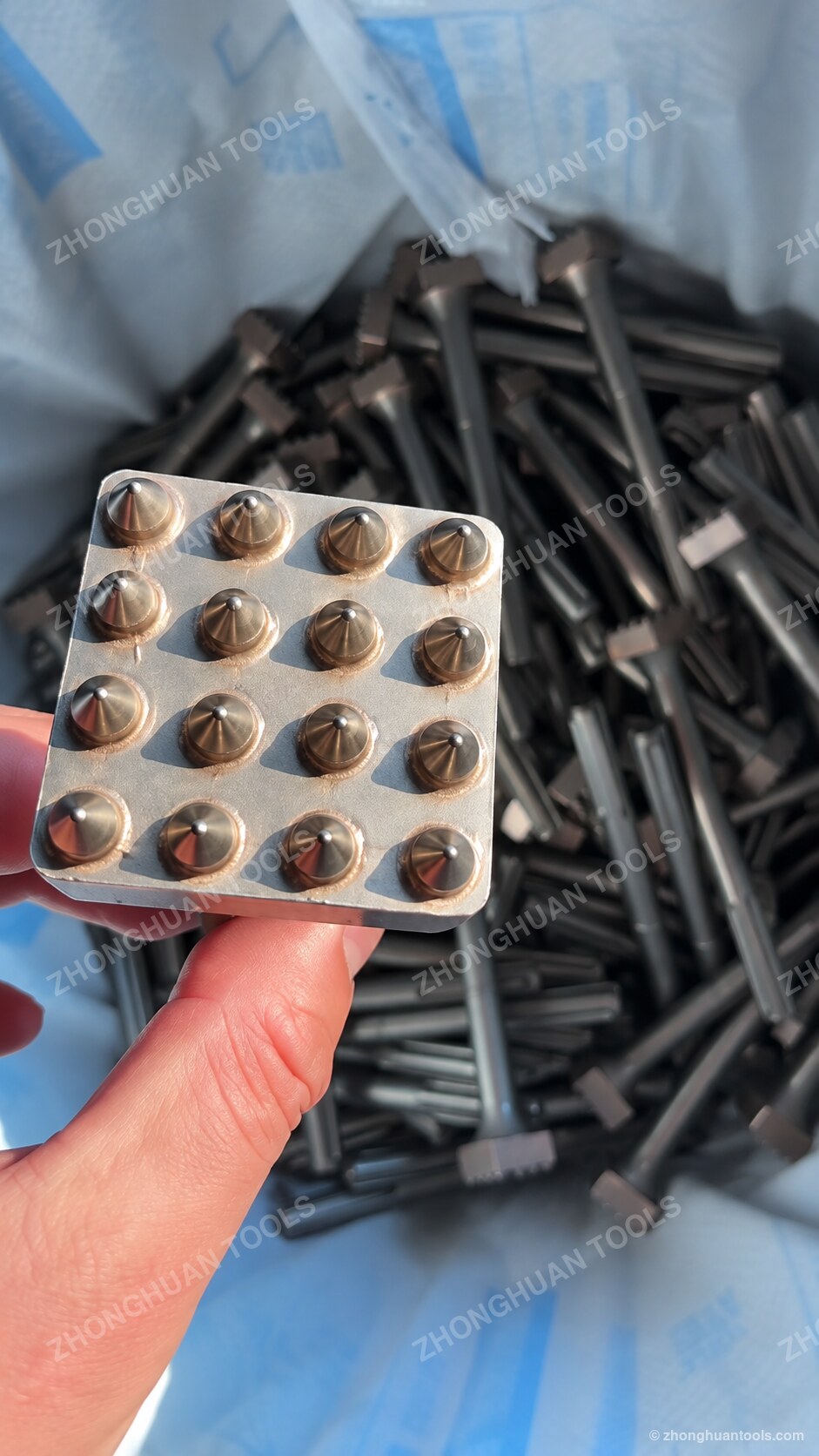

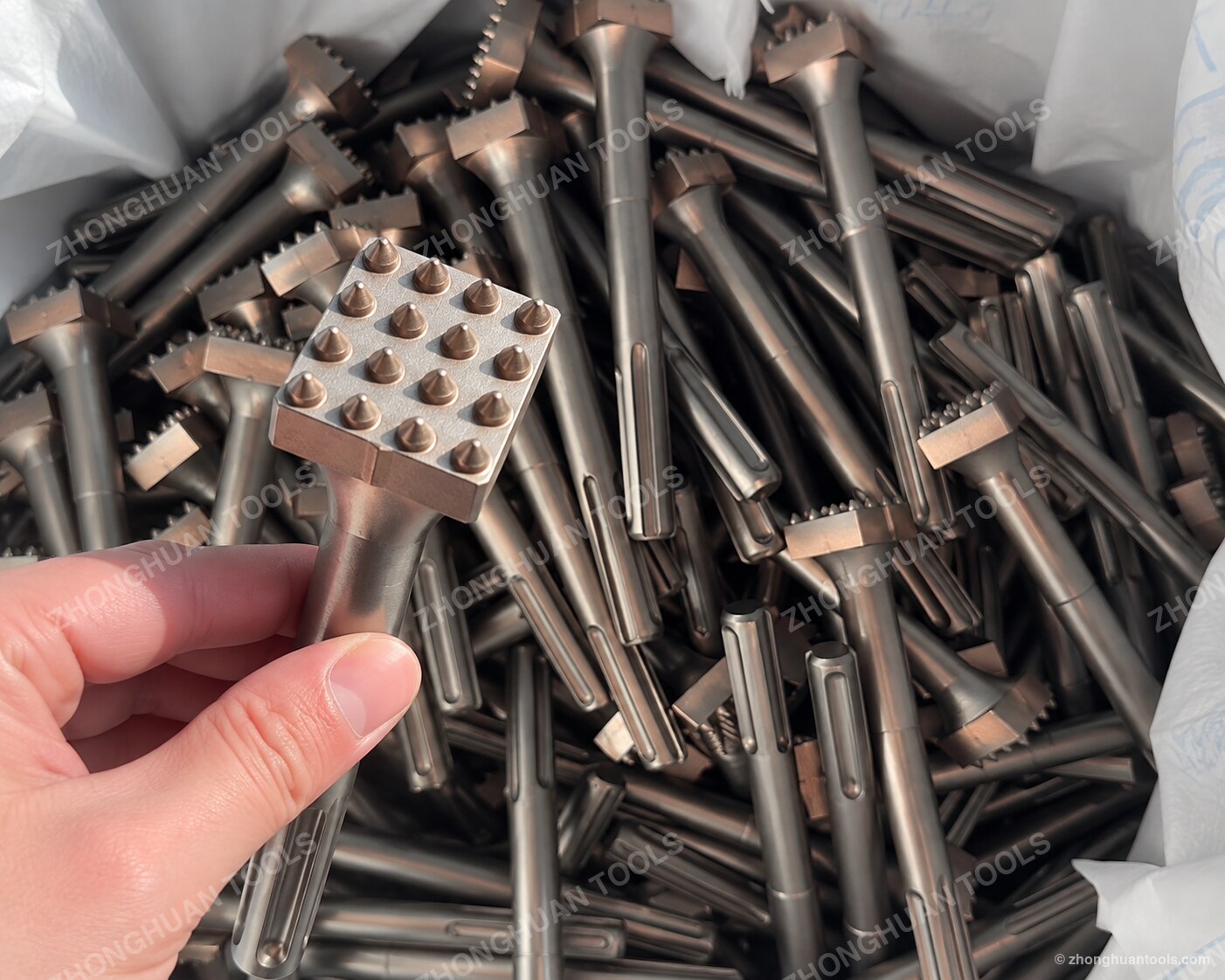

Hartmetallstifte. Gepresste und gesinterte Hartmetallzylinder, die in präzise Aufnahmen im Stahlkopf gelötet oder mechanisch eingestiftet sind. Hartmetall ist mehrfach härter als der härteste Werkzeugstahl, sodass die Stifte ihre Form und ihr Texturmuster über deutlich mehr Schlagzyklen beibehalten, bevor sie sich abrunden. Premium-SDS-Max-Bushing-Tools — Hilti TE-Y BT, Hilti TE-Y/S BH-Köpfe und unsere Hartmetallstift-Variante — verwenden diese Bauweise. Der Aufpreis ist real (Hartmetall ist teurer als Stahl und erfordert Präzisionssintern), doch bei Daueranwendungen (Tunnel-Spritzbeton, Brückendeck-Programme, repetitive industrielle Bodenvorbereitung) amortisiert die längere Lebensdauer die Anschaffungskosten.
Gehärtete Legierungsstahl-Zähne. Geschmiedete oder gefräste Zähne in einem Stück mit dem Kopf, dann auf hohe Härte wärmebehandelt (typischerweise HRC 55–60). Niedrigere Anschaffungskosten, geringeres Gewicht und einfacher zu Einzelhandelspreisen herstellbar. Der Kompromiss ist ein schnellerer Verschleiß: Gehärtete Stahlzähne runden sich bei längerem Gebrauch messbar ab, und das Texturmuster verschlechtert sich mit den Zähnen. Bosch HS1909, Diablo SDS-Max und Milwaukee 48-62-4063 verwenden diese Bauweise (Milwaukee ergänzt eine Hartmetallspitze, ist aber kein Vollstift-Hartmetall). Die meisten Distributor-Private-Label-Programme bevorzugen diese Stufe standardmäßig, da sie die im Einzelhandel und bei Bauunternehmern erwarteten Preispunkte trifft.
Die richtige Antwort für Distributorenprogramme ist meist beides. Ein zweistufiges Private-Label-Programm — Hartmetallstift-SKU als Profi-Linie, gehärteter Stahl-SKU als Value-Linie — gibt dem Distributor ein vollständiges Regal und lässt den Bauunternehmer je nach Einsatzintensität selbst auswählen. Wir liefern beide in OEM-Mengen aus derselben Fabrik, mit konsistentem Branding und Verpackung über die beiden Stufen hinweg.
Auswahlleitfaden für Stift- und Zahnmuster
Die Anzahl und Anordnung der Stifte oder Zähne am Kopf bestimmt das Texturprofil und die Materialabtragsrate. Branchenkonventionen:
| Muster | Texturprofil | Am besten geeignet für |
|---|---|---|
| 4×4 (16 Stifte) | Grob, ~2–4mm Tiefe | Aggressive Spritzbeton-Vorbereitung, strukturelle Verzahnung, schwere Beschichtungshaftung |
| 16-Zahn (Bosch HS1909) | Grob, ~1,5–3mm Tiefe | Allgemeine Betonaufrauung, rutschhemmende Rampen, Bodenvorbereitung |
| 25-Zahn (Bosch HS1909-12) | Mittel, ~1–2mm Tiefe | Großflächige Arbeiten mit gleichmäßiger feinerer Textur |
| 9-Punkt / 16-Punkt | Grob, Punktmuster | Tunnel-Spritzbeton-Untergrund, Felsanker-Kragenvorbereitung |
| 30-Zahn / 45-Zahn | Fein, ~0,5–1,5mm Tiefe | Dekorative architektonische Oberfläche, Sichtbeton, Steinalterung |
Faustregel: Weniger größere Stifte/Zähne erzeugen tiefere, aggressivere Texturen und tragen Material schneller ab — wählen Sie diese für Struktur- und Spritzbetonarbeiten. Mehr kleinere Stifte/Zähne erzeugen feinere, gleichmäßigere Texturen mit langsamerem Materialabtrag — wählen Sie diese für dekorative, architektonische und ästhetische Oberflächen.
Vormontierte vs. Wechselkopf-Systeme
Die physische Bauweise des Bushing-Tools fällt in zwei Kategorien.
Vormontiert, einteilig (fester Schaft + Kopf). Die Standardbauweise. Hilti TE-Y BT 4×4, Bosch HS1909 / HS1909-12, Diablo SDS-Max und Milwaukee 48-62-4063 sind alle einteilige Werkzeuge — der texturierte Kopf ist als Einheit dauerhaft mit dem SDS-Max-Schaft verbunden. Dies ist auch unser Standardangebot. Vorteile: steiferer Lastpfad ohne sich lockernde Verbindung, einfachere Einzelhandels-SKU-Struktur, niedrigerer Preispunkt, einfachere Qualitätskontrolle bei der Kopf-Körper-Schweißung. Die meisten Distributorenkanäle beziehen einteilige Bushing-Tools, da sie zu den Einzelhandels- und Bauunternehmer-Beschaffungsmustern passen.
Wechselkopf (separate texturierte Köpfe + wiederverwendbarer Schaft). Die Premium-Variante, beispielhaft durch Hiltis TE-Y/S BH-Produktfamilie — separate Bushing-Tool-Köpfe, die auf einen wiederverwendbaren TE-S- oder TE-Y-Schaft geschraubt werden, sodass ein Schaft mehrere Kopfmuster und -größen antreiben kann. Vorteile: niedrigere Kosten pro Einsatz, wenn Bauunternehmer mehrere Muster benötigen, weniger Tragegewicht und der Schaft kann viele Köpfe überdauern. Kompromisse: Eine Gewindeverbindung an der Kopf-Schaft-Schnittstelle erhöht die Komplexität und schafft einen potenziellen Schwachpunkt, der Preis pro Bit ist höher (separater Kauf von Kopf und Schaft) und die Verpackungs- und SKU-Struktur ist komplexer.
Unsere Standardbauweise ist einteilig, da sie der dominierenden Marktpräferenz und der dominierenden Distributorenkanal-Struktur entspricht. Das Wechselkopf-System ist für unsere Fabrik technisch unkompliziert herzustellen — die Engineering-Herausforderung ist nicht erheblich — aber die MOQ-Ökonomie, das Verpackungsdesign und die Kanalpositionierung müssen vorab besprochen werden. Wenn Ihr Konto hauptsächlich an professionelle Bauunternehmer verkauft, die mehrere Kopfmuster auf einem Schaft schätzen würden, können wir beide Systeme kalkulieren.
Induktionshärtung und Verformungsresistenz
Bushing-Tools arbeiten in einer harten Umgebung. Ein Abbruchhammer liefert Tausende von Schlägen pro Minute, und das Bushing-Tool absorbiert jeden dieser Schläge durch seinen Körper. Zwei Versagensarten dominieren die Kategorie:
Pilzbildung (Mushrooming). Wiederholter axialer Aufprall verformt das Schlagende des Stahlkörpers nach außen zu einer Pilzform. Ein pilzförmig deformiertes Bit setzt sich im Spannfutter des Hammers fest, überträgt Energie weniger effizient und ist schwer zu entfernen. Dies ist der Versagensmodus, den Hilti speziell für die TE-Y BT-Linie hervorhebt — „Resistenz gegen Pilzbildung“ — und durch Induktionshärtung adressiert.
Verbiegung. Lange Bushing-Tools (235mm und 320mm SDS-Max-Längen) neigen zur Verbiegung, wenn sie schräg zur Oberfläche oder unter ungleichmäßigem Druck verwendet werden. Ein verbogener Schaft verursacht Vibrationen, ungleichmäßige Textur und schließlich Bruch am Übergang zwischen Kopf und Schaft.
Die Induktionshärtung ist ein lokalisiertes Wärmebehandlungsverfahren — hochfrequente elektromagnetische Induktion erhitzt die Oberflächenschicht des Stahls auf Austenitisierungstemperatur, dann wird das Teil abgeschreckt. Das Ergebnis ist eine gehärtete Randzone (typischerweise 2–5mm tief) über einem zäheren Kern. Die gehärtete Randzone widersteht der Verformung unter Schlag (verformungsresistent, biegeresistent), während der duktile Kern Stöße absorbiert, ohne zu brechen. Die Technik ist dieselbe, die Hilti für TE-Y BT spezifiziert, und sie ist seit Jahrzehnten branchenweit Standard für SDS-Max-Meißel und Bushing-Tools.
Alle unsere SDS-Max Bushing-Tools sind standardmäßig am Körper induktionsgehärtet. Käufer, die Private-Label-OEM-Angebote vergleichen, sollten bestätigen, dass dies enthalten ist — einige kostengünstigere chinesische Lieferanten sparen die Induktionshärtung ein, woraufhin das Bit innerhalb eines Bruchteils seiner erwarteten Lebensdauer pilzförmig deformiert.
SDS-Plus vs. SDS-Max: Wann welches verwenden
Beide Schaftgrößen verfügen über Bushing-Tools, und die Wahl wird durch den Bohrhammer des Bauunternehmers und den Umfang der Arbeit bestimmt.
SDS-Plus Bushing-Tools (10mm Schaft, Kopf Ø30–50mm, 180–250mm Länge) passen zu kompakten Bohrhämmern der 1,5–3,5 kg-Klasse. Dies sind Wohn- und Klein-Gewerbe-Werkzeuge für Detailarbeiten, kleine Reparaturflächen, Bad- und Küchen-Untergrundvorbereitung, einzelne Treppenstufen und begrenzte rutschhemmende Arbeiten. Die Produktivität liegt bei 2–5 m²/Stunde. Die meisten Einzelhandelskanal-Verkäufe von Bushing-Tools betreffen SDS-Plus.
SDS-Max Bushing-Tools (18mm Schaft, Kopf Ø50–80mm, 235–350mm Länge) passen zu schweren Bohrhämmern und Abbruchhämmern der 5–12 kg-Klasse. Dies sind gewerbliche und industrielle Werkzeuge für Bodenbeschichtungs-Vorbereitung, Parkhaus-Rutschhemmung, Brückendeck-Vorbereitung, Tunnel-Spritzbeton-Vorbereitung und großflächige architektonische Endbearbeitung. Die Produktivität liegt bei 5–15 m²/Stunde. Die meisten Verkäufe an professionelle Bauunternehmer und an Tunnelbau-Kanäle betreffen SDS-Max.
SDS-Plus- und SDS-Max-Bits sind nicht austauschbar. Die Schaftdurchmesser sind unterschiedlich (10mm vs. 18mm), und die Spannfuttermechanismen sind völlig unterschiedlich. Ein Käufer, der ein Private-Label-Sortiment plant, sollte erwarten, beide Größen zu lagern — die meisten Distributorenkanäle benötigen beide.
OEM-Beschaffungshinweis für Distributoren
Für Distributoren und Private-Label-Werkzeugmarken, die chinesische OEM-Bushing-Tool-Lieferungen evaluieren:
Die Stufe mit gehärteten Stahlzähnen ist von mehreren chinesischen Herstellern weit verbreitet erhältlich. Differenzierende Faktoren sind die Induktionshärtung des Körpers (oft von kostengünstigeren Lieferanten ausgelassen, was zu früher Pilzbildung führt), die Konsistenz der Wärmebehandlungshärte der Zähne (HRC 55–60 als Basis) und die Dimensionskonsistenz mit branchenüblichen 1-3/4 Zoll- oder 40mm-Kopfgrößen. Verifizieren Sie diese, bevor Sie sich auf ein Programm festlegen.
Die Hartmetallstift-Stufe hat eine deutlich engere chinesische Lieferbasis. Die Herstellung der Hartmetallstift-Variante erfordert drei Dinge, die vielen Fabriken fehlen: Versorgung mit präzisionsgesinterten Hartmetallstiften in konsistenter Qualität, das Werkzeug und der Prozess zum Hartlöten oder mechanischen Einstiften des Hartmetalls in Präzisionsaufnahmen im Kopf sowie die QC-Infrastruktur zur Überprüfung der Stifthaltung unter Dauerbelastung. Zhonghuan ist einer der Hersteller, der die Hartmetallstift-Stufe in OEM-Mengen liefert — konstruiert, um den Dimensions- und Leistungsbenchmarks von Hilti TE-Y BT 4×4 und gleichwertigen internationalen Linien zu entsprechen.
Wechselkopf-Systeme (Hilti TE-Y/S BH-Analoga) sind auf Anfrage erhältlich. Die technischen Barrieren sind niedrig; die wirtschaftlichen Barrieren — MOQ, Verpackungswerkzeuge, Kanalpositionierung — sind das eigentliche Gespräch. Wenn Ihr Konto davon profitieren würde, ein Wechselkopf-Programm neben einem einteiligen Programm anzubieten, können wir beide gemeinsam kalkulieren.
