SDS-Max Hartmetallkopf-Geometrie erklärt: ZHMAX-5X, ZHMAX-7 und ZHMAX-8

Warum die Kopfgeometrie die SDS-Max-Leistung bestimmt

Bei einem Bohrhammer-Bohrer leistet das Hartmetallplättchen an der Spitze zwei Aufgaben gleichzeitig: Es schneidet das Material unter hoher Schlagenergie und befördert den entstehenden Bohrabrieb aus dem Bohrloch, damit der nächste Schlag auf frisches Material trifft.

Ein Standard-SDS-Max-Schaft liefert 8–20 Joule Schlagenergie pro Schlag. Auf diesem Energieniveau bestimmt die Geometrie des Hartmetallkopfes — wie viele Schneidkanten er hat, wie sie ausgerichtet sind und wie die Seitenflächen geformt sind — ob der Bohrer den Großteil dieser Energie in Vorschub umsetzt oder sie an Reibung, Ablenkung und Bohrgutverdichtung verliert.

Aus diesem Grund können zwei SDS-Max-Bohrer mit identischem Durchmesser, identischer Stahlsorte und nominell identischer Hartmetallqualität in Stahlbeton dramatisch unterschiedliche Bohrgeschwindigkeiten erzielen. Die Variable ist nicht das Material des Bohrers, sondern die Anordnung der Schneidgeometrie.

Die ZHMAX-Serie basiert auf drei unterschiedlichen Hartmetallkopf-Architekturen — jede ist eine eigene technische Antwort auf dieses Problem.

Die drei ZHMAX-Stufen im Überblick

ZHMAX-5X: Standard 4-Schneiden-Lötgeometrie

ZHMAX-5X verwendet die konventionelle Vier-Schneiden-Lötgeometrie aus Hartmetall, die seit zwei Jahrzehnten der SDS-Max-Standard ist. Ein einzelnes Hartmetallplättchen wird im Schutzgaslötverfahren in einen Vier-Schlitz-Kopf eingelötet, der in den Stahlkörper gefräst ist.

Wo es überzeugt. Zuverlässige, vorhersehbare Leistung in allgemeinem Beton, Mauerwerk und Stein. Ø12–25 mm Bereich, Längen 200–600 mm. YG8C Neuware-Hartmetall und Schutzgaslöten verschaffen ZHMAX-5X einen deutlichen Lebensdauervorsprung gegenüber Massenmarkt-Bohrern, die recyceltes Hartmetall und konventionelles Ofenlöten verwenden — auch wenn die Geometrie äußerlich ähnlich aussieht.

Wo seine Grenzen liegen. In stark bewehrtem Beton erzeugt die flache Vier-Schneiden-Geometrie zunehmende Ablenkung, wenn die Schneidkanten Bewehrungsstahl berühren, und die Bohrgutabfuhr verlangsamt sich bei größeren Durchmessern. Die Bohrgeschwindigkeit sinkt, die Bohrertemperatur steigt, und der Hartmetallverschleiß beschleunigt sich. Das sind keine Qualitätsmängel — das sind die physikalischen Grenzen der Geometrie selbst.

Am besten geeignet für: Allgemeines Bauwesen, Mauerwerksverankerung, Fundamentbohrungen, Anwendungen, bei denen der Beton nicht durchgehend bewehrt ist und maximale Geschwindigkeit nicht die primäre Anforderung ist.

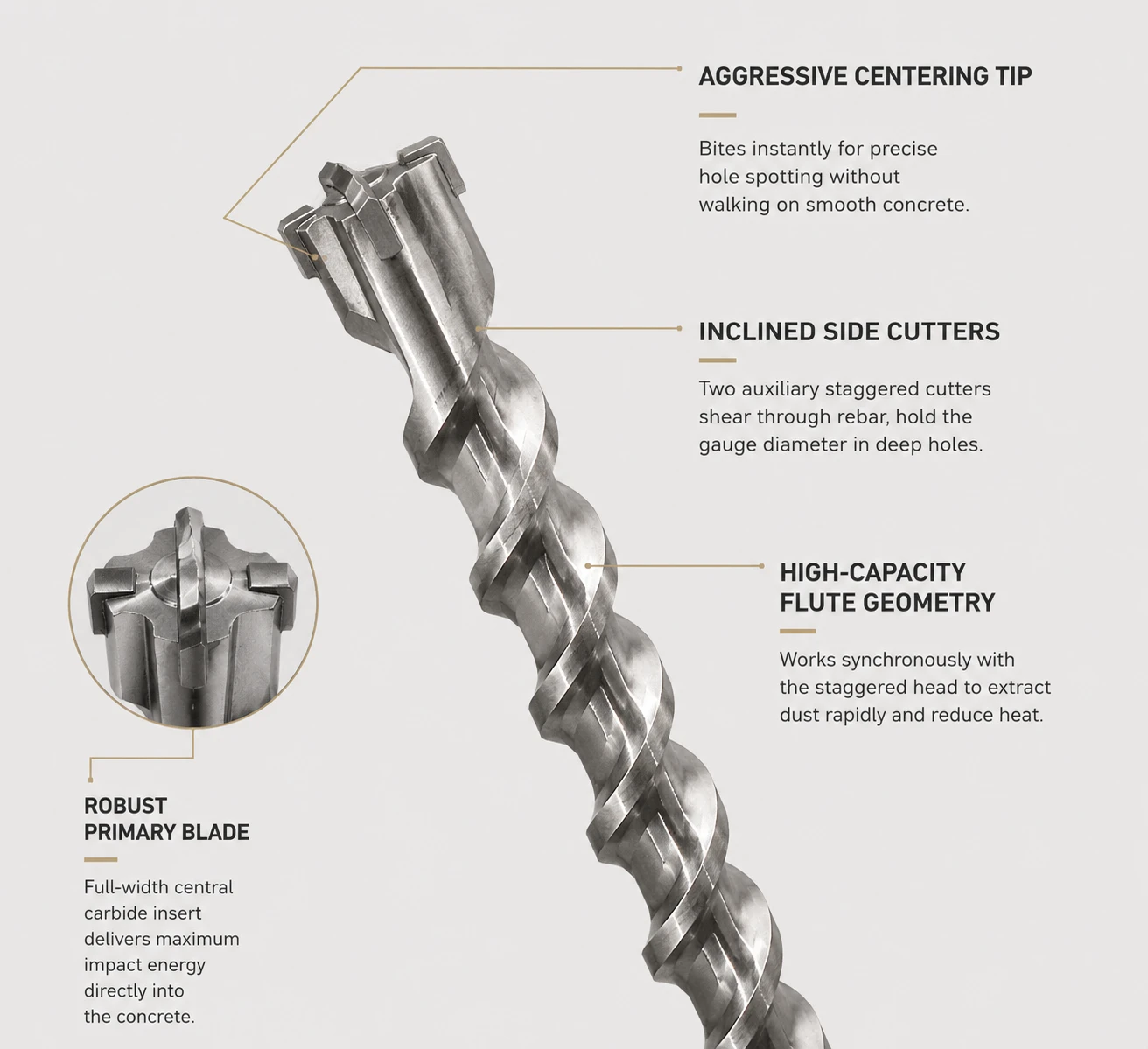

ZHMAX-7: Mehrsegment-S-Schneidengeometrie

ZHMAX-7 verwendet eine grundlegend andere Kopfarchitektur — dasselbe Designprinzip, das Bosch in seiner SDS max-7 Klasse, Drebo in seiner ZENTRO MAX 4 und Milwaukee in seiner SDS-Max MX4 Linie übernommen haben. Innerhalb dieser gemeinsamen Klasse unterscheidet sich die Nebenschneidengeometrie noch graduell: Der ZENTRO MAX setzt auf ein symmetrisches 4×90°-Layout, während ZHMAX-7 seine Nebenschneiden mit einer leichten ~2–3°-Neigung ausführt — etwas Symmetrie gegen einen aggressiveren, schnelleren Schnitt eingetauscht.

Statt eines einzelnen flachen Vier-Schneiden-Plättchens verwendet der ZHMAX-7-Kopf mehrere Hartmetallsegmente, die in einem S-Schneidenmuster mit geneigten Seitenflächen angeordnet sind. Das verändert das Zusammenspiel des Bohrers mit dem Material in drei wesentlichen Punkten:

Geneigte Seitenschneiden. Die schräg gestellten Seitenflächen erzeugen neben der primären Schlagwirkung eine Scherwirkung. In Stahlbeton ermöglicht das dem Bohrer, weiter Vortrieb zu machen, auch wenn Schneidkanten die Oberfläche eines Bewehrungselements berühren, anstatt seitlich abzulenken und stehenzubleiben.

Mehrsegment-Design. Mehrere kleinere Hartmetallsegmente verteilen die Schlagenergie gleichmäßiger um den Kopf und erlauben jedem Segment, das Bohrgut unabhängig abzuführen. Das hält die Schneidzone frei und reduziert die Wärmeentwicklung in tiefen Bohrlöchern erheblich, in denen ein Bohrer mit Einzelplättchen das Bohrgut um die Spitze stauen würde.

Vibrationsoptimierte Wendel. Die Spiralgeometrie ist auf das Vibrationsprofil eines Mehrsegmentkopfes abgestimmt und verbessert die Bohrgutabfuhr bei Bohrtiefen über 200 mm zusätzlich.

Das praktische Ergebnis ist eine 20–30 % höhere Eindringrate in Stahlbeton gegenüber einem Standard-Vier-Schneiden-Bohrer mit gleichem Durchmesser — übereinstimmend mit den von Bosch und Drebo dokumentierten Werten für ihre äquivalenten Geometrieklassen.

Durchmesserbereich: Ø18–40 mm, Längen 320–920 mm.

Am besten geeignet für: Schwere Infrastrukturbohrungen, Stahlbetonverankerung, Brücken- und Tunnelbau, jede hochintensive Anwendung, bei der die Bohrgeschwindigkeit in dichtem Beton die operative Priorität ist.

ZHMAX-8: Vollkopf-Vollhartmetall

ZHMAX-8 stellt den am stärksten ingenieurtechnisch optimierten Ansatz für SDS-Max-Geometrie dar, der derzeit weltweit am Markt verfügbar ist. Statt Hartmetallsegmente in einen Stahlkörper zu löten, ist die gesamte Schneidspitze ein monolithisches Vollhartmetallbauteil, das per Widerstandsreibschweißen (RFW) mit dem Stahlschaft verbunden wird.

Vier symmetrische 90°-Schneidkanten werden in den Vollhartmetallkopf präzisionsgeschliffen. Die Verbindungsfläche ist so konstruiert, dass sie die wiederholten hochenergetischen Stoßbelastungen des SDS-Max-Bohrens übersteht — und beseitigt damit den progressiven Ermüdungsversagensmodus, der große Lötverbindungen in Extremanwendungen einschränkt.

Warum diese Geometrie existiert. Bei extremen Schlagenergien und in durchgehend bewehrtem Hochleistungsbeton können Lötverbindungen über tausende Zyklen mikroermüden. Ein widerstandsreibgeschweißter (RFW) Vollhartmetallkopf eliminiert die Verbindung als Versagensmodus vollständig. Bosch dokumentiert eine 5-fache Standzeit für seine SpeedXtreme-Klasse gegenüber konventionellen Lötbohrern unter kontrollierten Testbedingungen bei äquivalenten Durchmessern.

Die Durchmesserbeschränkung. Der Diffusionsverschweißungsprozess ist die bindende technische Beschränkung für die gesamte Branche. Mit zunehmendem Spitzendurchmesser wächst die Verbindungsfläche, die thermische Spannung während des Diffusionsprozesses wird schwerer kontrollierbar, und das Erreichen einer konstanten Verbindungsfestigkeit ohne Mikrobrüche ist ein ungelöstes Massenproduktionsproblem. Boschs eigene SpeedXtreme-Linie — basierend auf proprietärer Diffusionsverschweißungstechnologie und jahrzehntelanger Erfahrung in der Hartmetallfertigung — reicht maximal bis 25 mm (1 Zoll). Kein Hersteller bietet derzeit diffusionsverschweißte SDS-Max-Bohrer mit Vollkopf über 25 mm in Serienfertigung an. Das ist keine chinesische Versorgungseinschränkung. Es ist eine branchenweite Obergrenze.

Am besten geeignet für: Die intensivsten SDS-Max-Anwendungen: kontinuierlicher Schwerlasteinsatz über 4 Stunden pro Tag, Arbeit in extrem dichtem Beton mit über 50 MPa Druckfestigkeit, Demontage-Schnittstellenarbeit, bei der die Bohrerlebensdauer der dominante Kostentreiber ist.

Durchmesserbereich: Ø16–25 mm, Längen 340–920 mm.

Anwendungsauswahlmatrix

OEM-Beschaffungshinweis

Für Distributoren und Werkzeugmarken, die die chinesische SDS-Max-Versorgung über diese Geometriestufen hinweg evaluieren:

ZHMAX-5X ist von mehreren chinesischen Herstellern verfügbar. Die differenzierenden Faktoren — Hartmetallqualitätsverifizierung, Lötmethode, Konzentrizitätstoleranz — sind eine Prüfung wert, aber die Lieferantenbasis ist breit.

ZHMAX-7 in echtem Mehrsegment-S-Schneiden-Format — nicht eine kosmetisch differenzierte Standard-Vier-Schneiden-Variante — ist von sehr wenigen chinesischen Herstellern erhältlich. Die Geometrie erfordert kundenspezifische Hartmetallsegment-Werkzeuge und höhere CNC-Präzision im Stahlkörper. Zhonghuan gehört zu den ersten, die diese Klasse in OEM-Mengen auf den chinesischen Markt bringen.

ZHMAX-8 ist bei kleinen Durchmessern in Produktion — Ø3–25 (für SDS-Max der Bereich Ø16–25), einteiliges Wolframkarbid, dieselbe Konstruktion wie Bosch Speed Xtreme. Vollkopf-Vollhartmetall ist naturgemäß eine Kleindurchmesser-Kategorie: Sie endet selbst bei Bosch bei etwa Ø25, darüber tragen die segmentierten ZHMAX-7- und 3-Platten- / 6-Schneider-Köpfe die Last. Nennen Sie uns Durchmesser und Material, und wir bestätigen den richtigen Kopf.
