Was ist ein 6-Schneider SDS-Max-Bohrer?
Ein 6-Schneider SDS-Max-Bohrer ist ein hartmetallbestückter Hammerbohrer mit sechs aktiven Schneiden. Er wird für Beton, Stahlbeton und Mauerwerk eingesetzt, einschließlich Bohrungen für Anker und Befestigungen. Hartgestein und tiefe Bohrungen sind weitere Anwendungen. Wir stimmen Kopf, Hartmetall und Körper als Gesamtsystem ab, ausgehend von Untergrund, Bewehrung, Bohrhammer und Bohrungsanforderung.
Sechs Schneiden bedeuten nicht zwingend sechs einzelne Hartmetallstücke. Unser ZHMAX-168 verwendet drei Hartmetallblöcke mit jeweils zwei aktiven Schneiden. Eine eindeutige Anfrage nennt deshalb beide Ebenen: 3 Hartmetallblöcke / 6 aktive Schneiden, SDS-Max-Schaft. Ein einteiliger Vollhartmetallkopf beschreibt dagegen die Bauweise; die Schneidenzahl ist separat anzugeben.
Einsatzbereiche für sechs Schneiden
Entscheidend ist die Aufgabe der Bohrung. Ein Verarbeiter von Stahlbetonankern und ein Anwender mit tiefen Gesteinsbohrungen können beide sechs Schneiden einsetzen, benötigen aber unterschiedliche Größenprogramme und Abnahmekriterien.
| Anwendung | Wesentliche Anforderung | Angaben zur Abstimmung |
|---|---|---|
| Beton und Stahlbeton | Kontrolliertes Anbohren, stabile Führung und abgestützte Schneiden bei unterbrochenem Kontakt | Betonzustand, Zuschlag, erwartete Bewehrung und Hammermodell |
| Anker- und Befestigungsbohrungen | Durchmesser, nutzbare Tiefe und Montagevorgaben des Ankersystems | Ankersystem, Bohrdurchmesser, Tiefe und Reinigungsverfahren |
| Hartgestein und gemischtes Mauerwerk | Schneidwirkung erhalten und Kantenschäden begrenzen | Gesteinsart, Durchmesser und aktuelles Schadensbild |
| Tiefe Bohrungen | Bohrmehlabfuhr, gerader Verlauf und ausreichende nutzbare Spirallänge | Arbeitstiefe, Gesamtlänge und Maschinenkapazität |
Aufgaben von Kopf, Spirale und Körper
Zentrierspitze und Schneidfläche: die Anbohrgeometrie unterstützt die Positionierung. Verteilte Schneiden greifen über die Stirnfläche an. Winkel und Abstützung bestimmen die Belastbarkeit; mehr Schneiden garantieren keine gleichmäßige Lastverteilung.
Spanraum: zwischen Kopf und Spirale muss Platz für das Bohrmehl bleiben. Abtransport hängt von Spirale, Tiefe und Arbeitsweise ab. Sechs Schneiden allein bestimmen keine Absaugleistung und ersetzen keine vorgeschriebene Bohrlochreinigung.
Stahlkörper: Kerndurchmesser, Spiralquerschnitt und Wärmebehandlung beeinflussen Steifigkeit und Schlagfestigkeit. Bei langen Bohrern müssen sie zu Hammer und Durchmesser passen. Gesamtlänge ist keine Angabe der nutzbaren Bohrtiefe.
Diager Ultimax 168 sowie Sechsschneider von Makita und Wej-it
Nach unserer Kenntnis der Lieferkette werden die hier behandelten Sechsschneider-Programme von Makita und Wej-it von Diager geliefert. Unter eigener Marke führt Diager diese Kopfarchitektur als Ultimax Ref. 168. Diese Lieferkettenzuordnung beruht auf Zhonghuans Brancheninformationen; die verlinkten Produktkataloge beschreiben Konstruktion und Einsatz.
| Referenz | Veröffentlichter Einsatz oder Format | Bedeutung für den Einkauf |
|---|---|---|
| Diager Ultimax 168 | Drei Hartmetallspitzen, sechs Schneiden und progressive Spirale für harten Beton und Stahlbeton | Konstruktionsreferenz für unsere ZHMAX-168-Alternative; Durchmesser und Nutzlänge passend wählen |
| Makita B-61379 | Beton und Stahlbeton; genaue, runde Löcher für Anker | 11/16 Zoll Durchmesser, 21 Zoll Gesamt- und 16 Zoll Nutzlänge |
| Wej-it SDS-Max, 6 Cutting Edge | Hartmetallbestückte Betonbohrer mit Fokus auf Schwingungsreduktion und Bewehrungskontakt | Etablierte Sechsschneider-Referenz im Befestigungskanal |
| Mungo / Hobson MUDSDSMX2061678 | SDS-Max 6-Schneider, gelistet mit 16 × 920/780 mm | Beispiel für getrennte Gesamt- und Arbeitslänge |
Bei Diager die Schneidenzahl je Artikel prüfen: Der französische Katalog kennzeichnet die Varianten 12 mm und 14 mm als Zweischneider. Unser veröffentlichtes ZHMAX-168-Programm beginnt bei Ø22 mm. Diager Ultimax 168
Durchmesser, Arbeitslänge und Maschine
Anfragen nach Durchmesser × Arbeitslänge × Gesamtlänge aufbauen. Schaft und außerhalb des Lochs verbleibender Körper tragen nicht zur Bohrtiefe bei. Bei Ankern gelten vorgegebener Durchmesser, Tiefe und Reinigung. Bei tiefen Löchern zusätzlich die zugelassene Bohrkapazität des Hammers und den Platz zum Herausziehen prüfen. SDS-Max bezeichnet die Schnittstellenfamilie; die Maschine muss weiterhin zur Aufgabe passen.
ZH168 / ZHMAX-168: Unsere direkt ab Werk lieferbare Alternative
Wir haben ZH168, im Katalog ZHMAX-168, als direkt ab Werk lieferbare Alternative für Käufer eingeführt, die die Sechsschneider-Architektur Diager Ultimax 168 als Referenz nutzen. Wir fertigen dieses Modell und sehen dafür starke Nachfrage bei unseren südamerikanischen Kunden. Beton, Bewehrung, harter Zuschlag, Bohrtiefe und SDS-Max-Hammer bestimmen die Konfiguration.

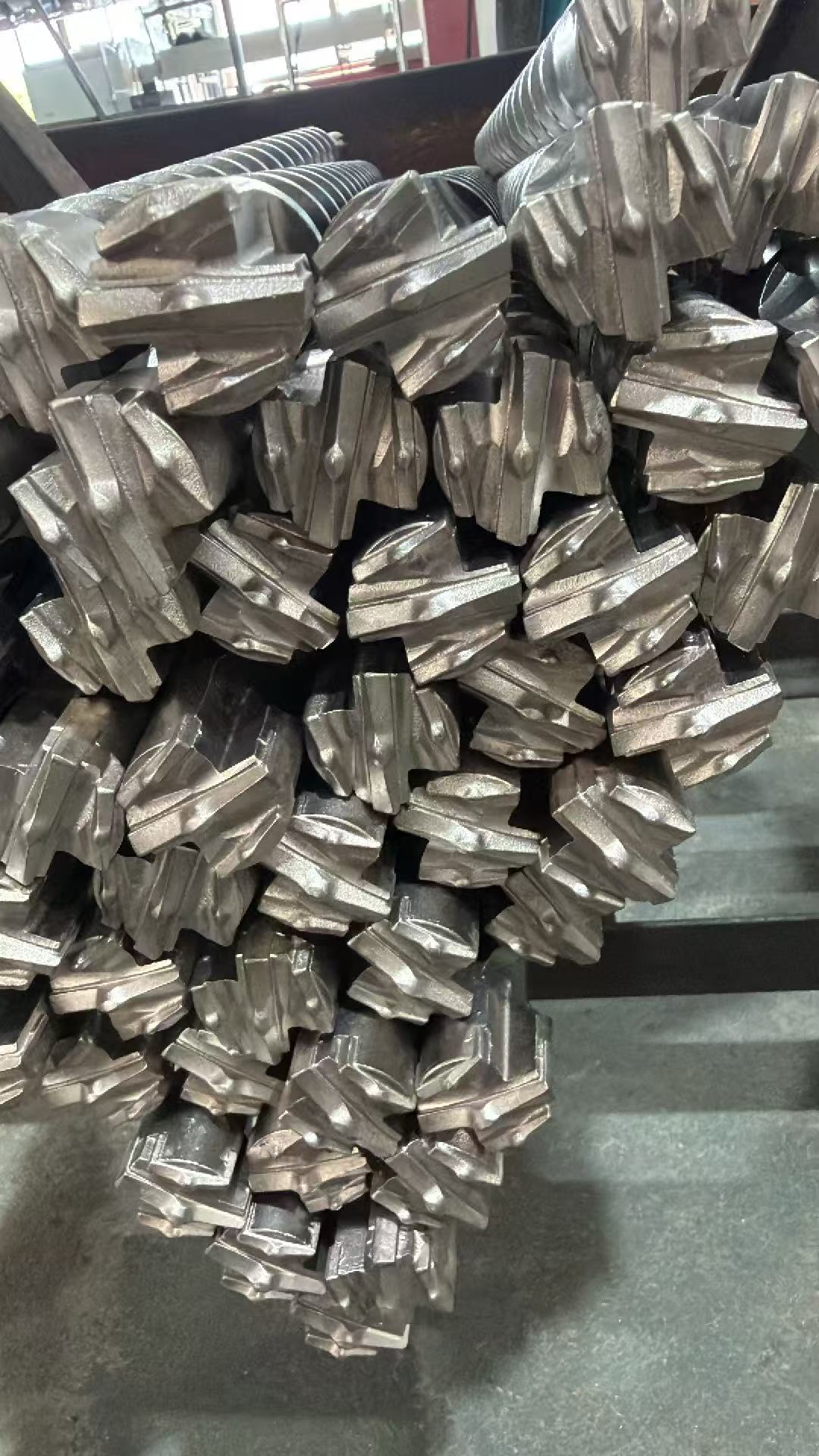

Unser ZHMAX-168 verbindet einen 3-Blöcke-/6-Schneiden-Kopf mit Zentrierspitze, progressivem 42CrMo-Körper und großzügigen Förderwendeln. Das aktuelle illustrierte Datenblatt nennt Ø22–45 mm und Gesamtlängen von 450 / 570 / 620 / 920 mm. Das sind Programmgrenzen und Längenoptionen, keine Bestandszusage für jede Kombination. Nutzlänge und Verfügbarkeit bestätigen wir je Artikel.
Die veröffentlichte Spezifikation nennt Hartmetall der YG11C-Klasse und Löten im Bandofen unter Schutzatmosphäre. Körperwärmebehandlung und Hartmetallverbindung sind getrennte Kontrollen. Wir stimmen die freigegebene Hartmetalloption, Geometrie und Körperausführung auf den Einsatz ab; OEM-Kennzeichnung und Verpackung folgen der bestätigten Auftragsspezifikation.
ZHMAX-168-Datenblatt herunterladen
Mustervergleich auf der Baustelle
Muster mit gleichem Durchmesser, Zieltiefe, Hammer, Untergrund und Arbeitsverfahren vergleichen. Zeit je abgenommenem Loch, Durchmesser und Rundheit, Klemmneigung, Standzeit, Hartmetallschäden und Körperzustand erfassen. Bei Bewehrung vorab zulässigen Bohrverlauf und Kontaktbedingungen festlegen. Ein schnelles Loch außerhalb der Maßvorgabe ist kein akzeptiertes Loch. Schneidenzahl beschreibt das Design, nicht das Prüfergebnis.
Eine Sechsschneider-Anfrage vorbereiten
Senden Sie Untergrund und Bewehrung, Hammermodell, Durchmesser, Arbeitstiefe, gegebenenfalls Gesamtlängenlimit und Menge je Größe. Ein Referenzartikel oder Kopffoto hilft bei bestehenden Sechsschneider-Anwendungen. Wir erstellen daraus die ZHMAX-168-Konfiguration und den Mustervergleich. Material- und Verbindungsdetails gehören in die bestätigte Spezifikation, nicht in ein überladenes öffentliches Formular.
